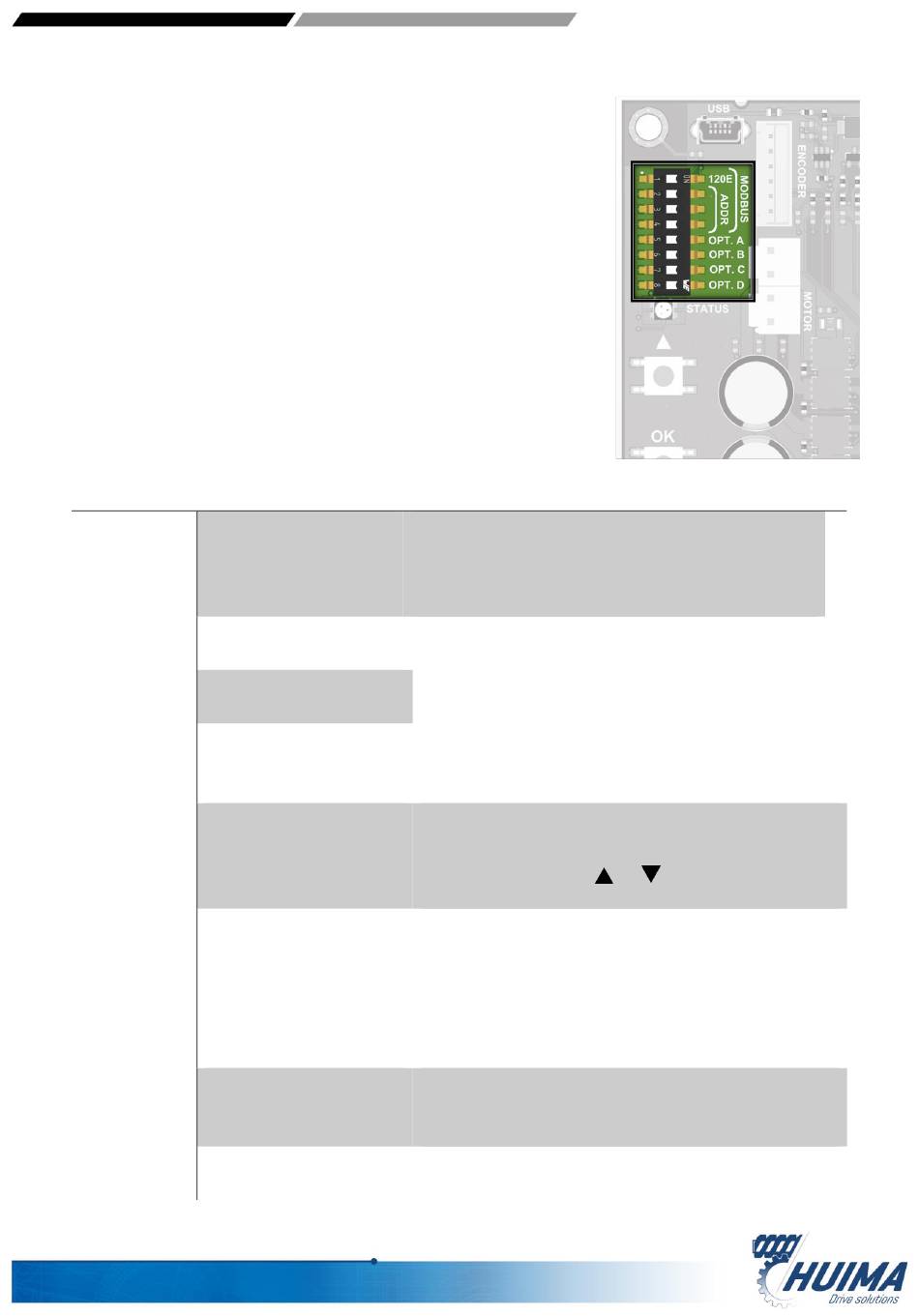

3.2. DIP SWITCH INSTELLINGEN
Op de stuurprint zitten een 8-tal DIP switches. Hiermee is de
functie van de ST0-7 te beïnvloeden. De DIP switches kunnen een
functie aanzetten door met een kleine platte schroevendraaier de
DIP switch naar links te schuiven. Dit is te zien aan de tekst "ON"
links van de DIP switches. De DIP switches zijn genummerd van 1
tot en met 8. In onderstaande tabel wordt aangegeven wat de
functie van de DIP switches zijn.
DIP switch Naam
MODBUS 120 Ohm
1
MODBUS address + 1
2
3
MODBUS address + 2
4
MODBUS address + 4
OPTION A
5
OPTION B
6
7
OPTION C
8
OPTION D
Handleiding Huima Specials ST0-7
Omschrijving
Indien de ST0-7 zich aan het einde van de MODBUS
bus kabel bevindt, moet met deze DIP switch de
eindelijnspositie worden geactiveerd.
Met deze DIP switch kan het MODBUS-adres worden
ingesteld. Als alle DIP switches uit staan, is de
MODBUS uitgeschakeld. DIP switch 1 verhoogt het
MODBUS adres met 1, DIP switch 2 verhoogt het
adres met 2 en DIP switch 3 verhoogt het adres met
4. Hiermee is adres 1 tot en met 7 in te stellen.
Forceer handbediening. De positie van de ST0-7
wordt niet meer automatisch geregeld. De positie is
nu te wijzigen met de
Inverteren van draairichting. Hiermee wordt de
draairichting voor alle situaties omgekeerd. LET OP!
Na veranderen van de draairichting moeten de
eindposities en de noodpositie opnieuw worden
ingesteld.
Met deze DIP switch is het mogelijk om de ST0-7 op
een hoge snelheid (5 rpm) te zetten.
n.v.t.
8
en
druktoetsen.
