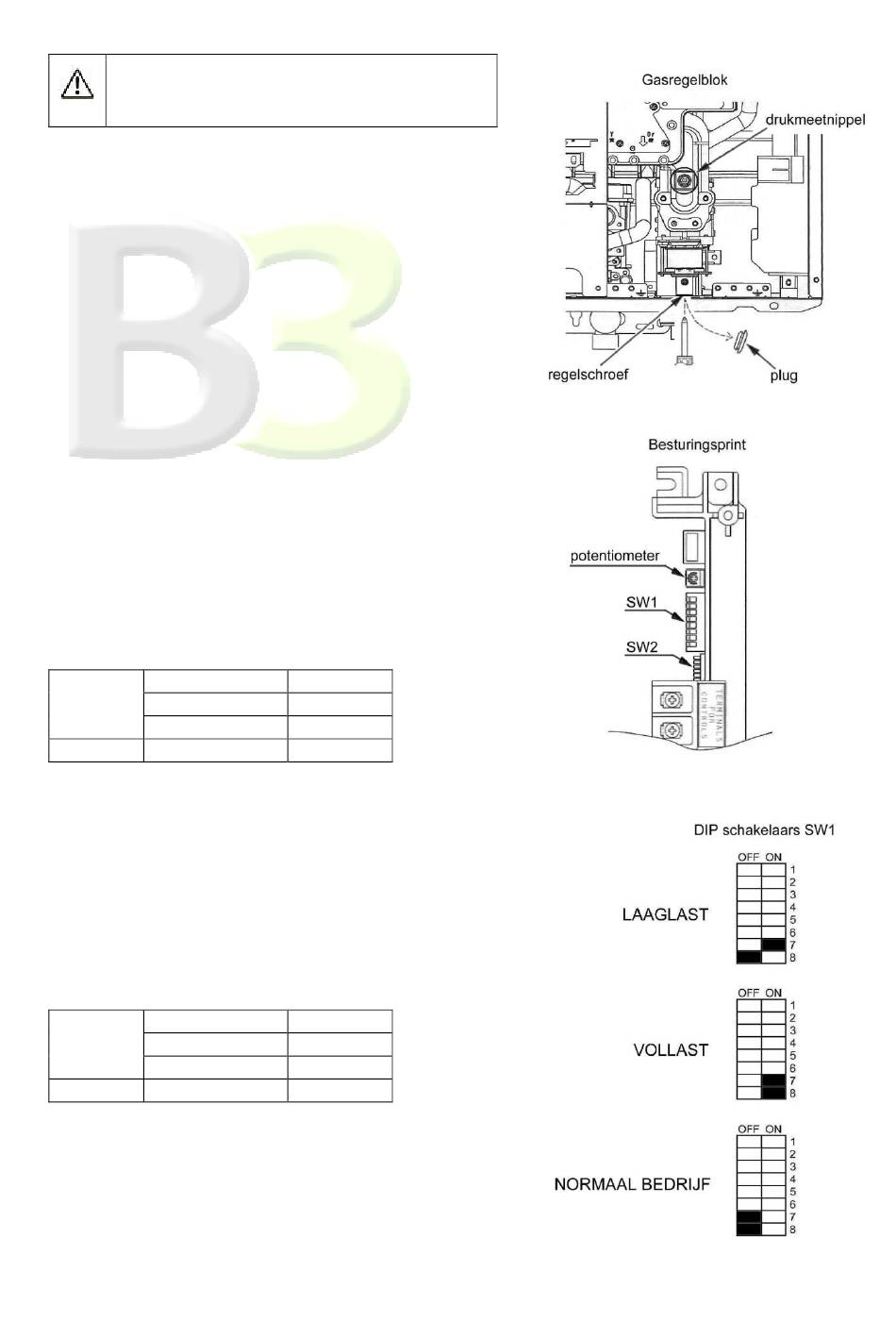

4 INSTELLEN BRANDERDRUK
Het controleren en instellen van de branderdruk is
specialistisch werk en mag alleen door een daartoe
erkend installatiebedrijf worden uitgevoerd.
De branderdruk wordt elektronisch geregeld en kan als volgt
worden gecontroleerd.
Schakel de elektrische voeding uit.
Controleer eerst of DIP schakelaars 1 en 2 van de onderste
serie schakelaars (SW2) op de juiste gassoort staan afgesteld,
zie paragraaf 2.10, figuur 13.
Verwijder de schroef van de drukmeetnippel en sluit hierop een
manometer aan.
De branderdruk wordt gecontroleerd op laaglast en op vollast.
Met behulp van DIP schakelaars 7 en 8 van de bovenste serie
schakelaars (SW1) kan het toestel geforceerd laag of hoog
branden.
Schakel de elektrische voeding in.
Laaglast instellen
De branderdruk op laaglast wordt ingesteld met behulp van de
regelschroef onder op het gasregelblok. Verwijder de plug aan
de onderzijde van het toestel om bij deze regelschroef te
komen.
Open een tappunt.
Zet DIP schakelaar 7 in de positie "ON".
Stel de branderdruk als volgt af:
aardgas
G25 (L-gas)
G25.3 (K-gas)
G20 (H-gas)
propaan
G31
Vollast instellen
De branderdruk op vollast wordt ingesteld met behulp van de
potentiometer op de besturingsprint. De potentiometer is erg
gevoelig, verdraai deze telkens slechts enkele graden en wacht
totdat de branderdruk niet meer verandert.
Zet voldoende tappunten open zodat maximale doorstroming
wordt verkregen.
Zet DIP schakelaars 7 en 8 in de positie "ON".
Stel de branderdruk als volgt af:
aardgas
G25 (L-gas)
G25.3 (K-gas)
G20 (H-gas)
propaan
G31
Belangrijk:
Zet DIP schakelaars 7 en 8 weer terug in de positie "OFF".
Sluit het tappunt en schakel de elektrische voeding uit.
Verwijder de manometer en plaats de schroef van de
drukmeetnippel terug.
Monteer het frontpaneel en schakel de elektrische voeding weer
in.
2,2
2,2
1,8
2,5
10,3
10,3
7,5
9,5
10
