3. HET SELECTEREN VAN DE PLAATS
Kies een installatieplaats die aan de volgende voorwaarden voldoet en zorg dat u de goedkeuring
van de klant heeft:
• De plaats moet het gewicht van de BS-unit kunnen dragen.
• De plaats moet geschikt zijn voor een goede afvoer.
• De plaats moet geschikt zijn om inspectieopeningen aan de zijkant van de besturingskast aan te bren-
gen. (Er is een aparte opening nodig wanneer u het product laat zakken.)
• Er moet voldoende ruimte zijn om installatie- en onderhoudswerkzaamheden te kunnen uitvoeren (Zie
Afb. 1).
• De lengte van de leiding naar de binnenunit en de buitenunit moet minder zijn of gelijk aan de toege-
stane leidinglengte (zoals opgegeven in de installatiehandleiding die bij de buitenunit wordt geleverd).
• Het geluid van het koelmiddel dat door de leidingen wordt gepompt mag geen overlast veroorzaken.
(Installeer de unit nooit boven het plafond van een woonkamer e.d.)
300 of
meer
Bovenkant van unit
(*1) Laat voldoende ruimte vrij om de plaatselijke leidingen aan te sluiten.
(*2) Deze ruimte is nodig om de bovenplaat te plaatsen wanneer onderhoud aan de motorgestuurde klep-
spoel wordt uitgevoerd.
(*3) Deze ruimte is nodig om de bovenplaat te verwijderen wanneer onderhoud aan de motorgestuurde
klepspoel wordt uitgevoerd.
WAARSCHUWING
Zorg dat de installatieplaats stevig genoeg is om het gewicht van de unit te kunnen dragen.
Als de plaats niet stevig genoeg is, kan de binnenunit vallen wat kan resulteren in lichamelijk letsel.
VOORZORGSMAATREGELEN
• Zorg voor voldoende ruimte om onderhoud aan de afvoerbak en de besturingskast te kunnen uitvoeren.
• Om interferentie in beeld en geluid te voorkomen, moeten de BS-unit en de bijbehorende stroomkabels
en signaalkabels ten minste 1 m verwijderd van televisies en radio's worden gelegd.
Afhankelijk van de ontvangstomstandigheden blijft het echter toch mogelijk dat er interferentie optreedt,
zelfs als een minimumafstand van 1 m wordt aangehouden.
6
BS-unit
Besturingskast
Inspectieopening
450 × 450
500 of meer (*1)
Afvoerbak
Onderhoudsruimte
Besturingskast en gemotori-
seerde klepspoel
Onderhoudsruimte

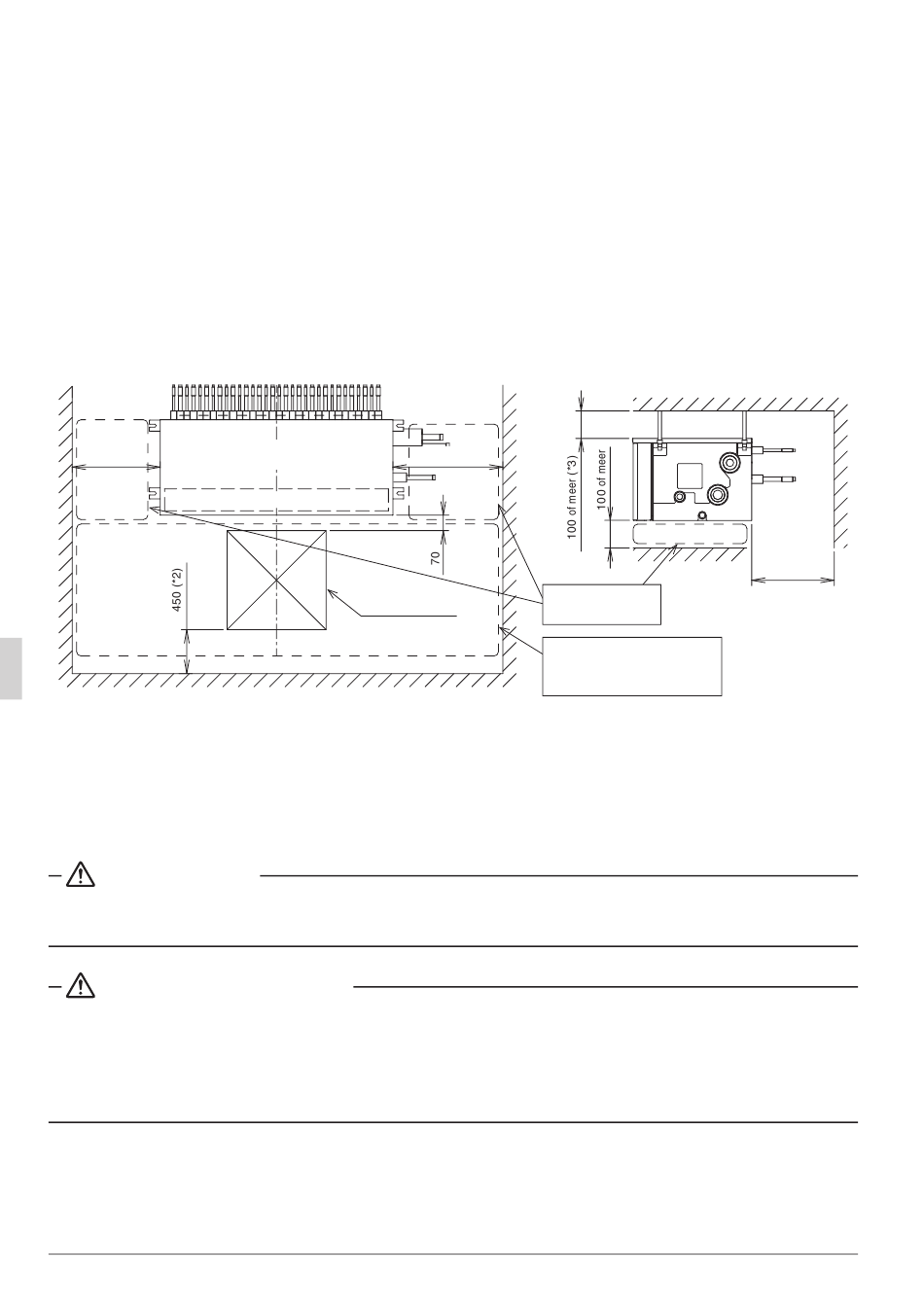

Afb. 1
Leiding aan
de bin-
nenunit-zijde
(*1)
Eenheid: mm
