Parameterbeschrijving
3
3

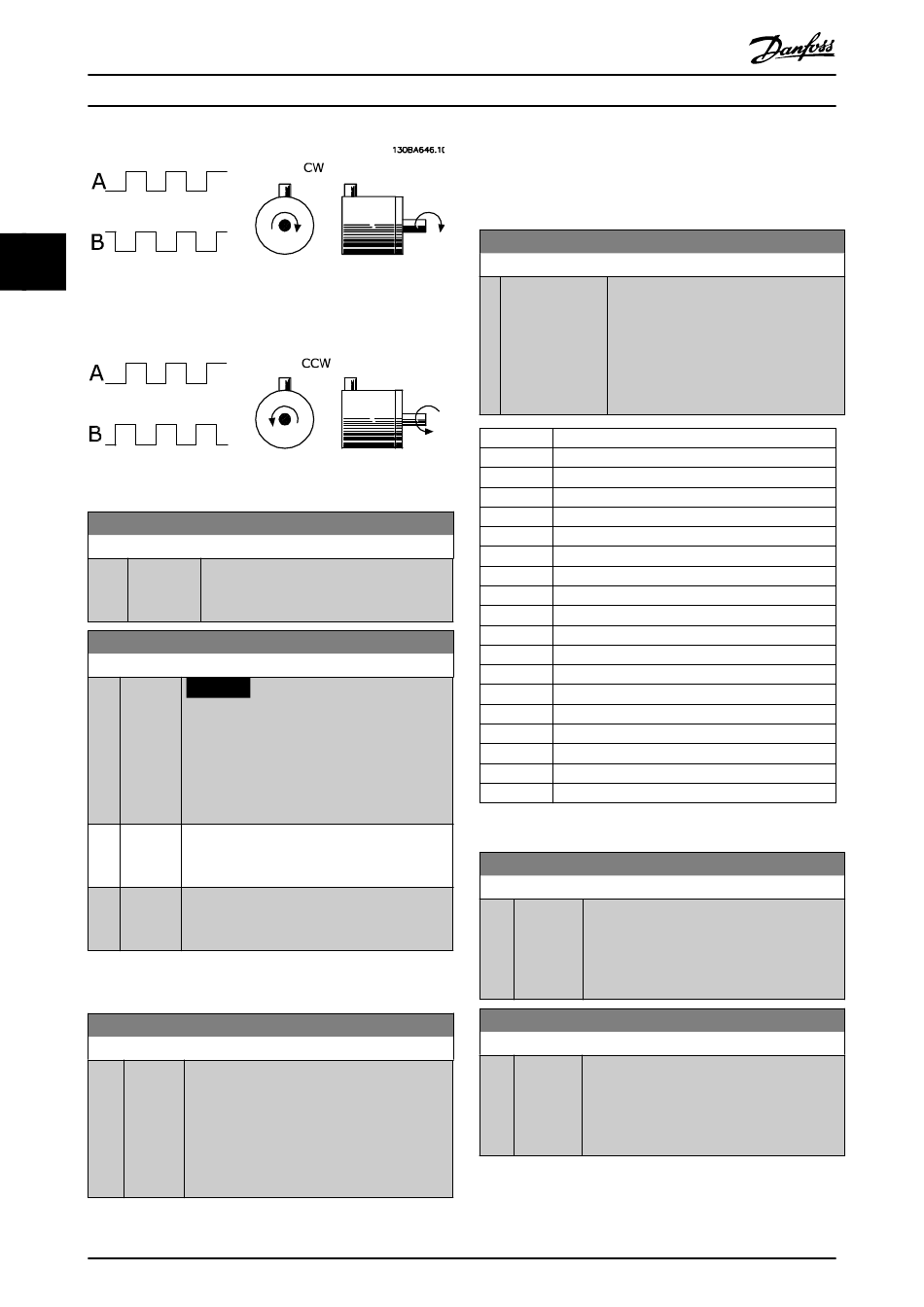

Afbeelding 3.41 Draairichting encoder
5-70 Klem 32/33 pulsen per omwenteling
Range:
1024
[1 - 4096 ] Stel het aantal encoderpulsen per
*
5-71 Klem 32/33 encoderrichting
Option:
[0]
Rechtsom Hiermee wordt kanaal A 90° (elektrische graden)
*
[1]
Linksom
3.7.8 5-8* I/O-opties
5-80 Inschakelvertr. AHF-cond.
Range:
25 s
[1 - 120
*
s]
108
VLT
Functie:
omwenteling van de motoras in. Lees de
juiste waarde af van de encoder.
Functie:
LET OP
Deze parameter kan niet worden
gewijzigd terwijl de motor loopt.
Wijzig de gedetecteerde draairichting van de
encoder zonder de bedrading naar de encoder
te veranderen.
na kanaal B gezet als de encoderas rechtsom
draait.
Hiermee wordt kanaal A 90° (elektrische graden)
voor kanaal B gezet wanneer de encoderas
rechtsom draait.
Functie:
Garandeert een minimale uit-tijd voor de
condensatoren. De timer start zodra de AHF-
condensator wordt losgekoppeld en moet zijn
verstreken voordat de uitgang weer mag
worden geactiveerd. Deze wordt pas weer
ingeschakeld als het regelaarvermogen een
waarde tussen 20% en 30% heeft.
Danfoss A/S © 05/2015 Alle rechten voorbehouden.
®
AutomationDrive FC 301/302
3.7.9 5-9* Via busbesturing
Deze parametergroep selecteert digitale en relaisuitgangen
via een veldbusinstelling.
5-90 Digitale & relaisbesturing bus
Range:
0
[0 -
*
2147483647 ]
Bit 0
Bit 1
Bit 2
Bit 3
Bit 4
Bit 5
Bit 6
Bit 7
Bit 8
Bit 9-15
Bit 16
Bit 17
Bit 18
Bit 19
Bit 20
Bit 21
Bit 22
Bit 23
Bit 24-31
Tabel 3.21 Via een bus bestuurde digitale uitgangen en relais
5-93 Pulsuitgang 27 busbesturing
Range:
0 %
[0 -
*
100 %]
5-94 Pulsuitgang 27 time-outinstelling
Range:
0 %
[0 -
*
100 %]
Functie:
Deze parameter houdt de busgestuurde
staat van de digitale uitgangen en relais
vast.
Een logische '1' geeft aan dat de uitgang
hoog of actief is.
Een logische '0' geeft aan dat de uitgang
laag of inactief is.
Klem 27 dig. uitgang
Klem 29 dig. uitgang
Klem X30/6 dig. uitgang
Klem X30/7 dig. uitgang
Relais 1 uitgangsklem
Relais 2 uitgangsklem
Optie B relais 1 uitgangsklem
Optie B relais 2 uitgangsklem
Optie B relais 3 uitgangsklem
Gereserveerd voor toekomstige klemmen
Optie C relais 1 uitgangsklem
Optie C relais 2 uitgangsklem
Optie C relais 3 uitgangsklem
Optie C relais 4 uitgangsklem
Optie C relais 5 uitgangsklem
Optie C relais 6 uitgangsklem
Optie C relais 7 uitgangsklem
Optie C relais 8 uitgangsklem
Gereserveerd voor toekomstige klemmen
Functie:
Stel de waarde in voor de uitgangsfrequentie
die wordt overgebracht naar uitgangsklem 27
wanneer de klem in parameter 5-60 Klem 27
pulsuitgangsvariabele is ingesteld als [45]
Busbest.
Functie:
Stel de waarde in voor de uitgangsfrequentie
die wordt overgebracht naar uitgangsklem 27
wanneer de klem in parameter 5-60 Klem 27
pulsuitgangsvariabele is ingesteld als [48]
Bustbest, time-out.
MG33MK10
