FC 300 Design Guide
Regelingstructuur in Flux met mo-
"
torterugkoppeling

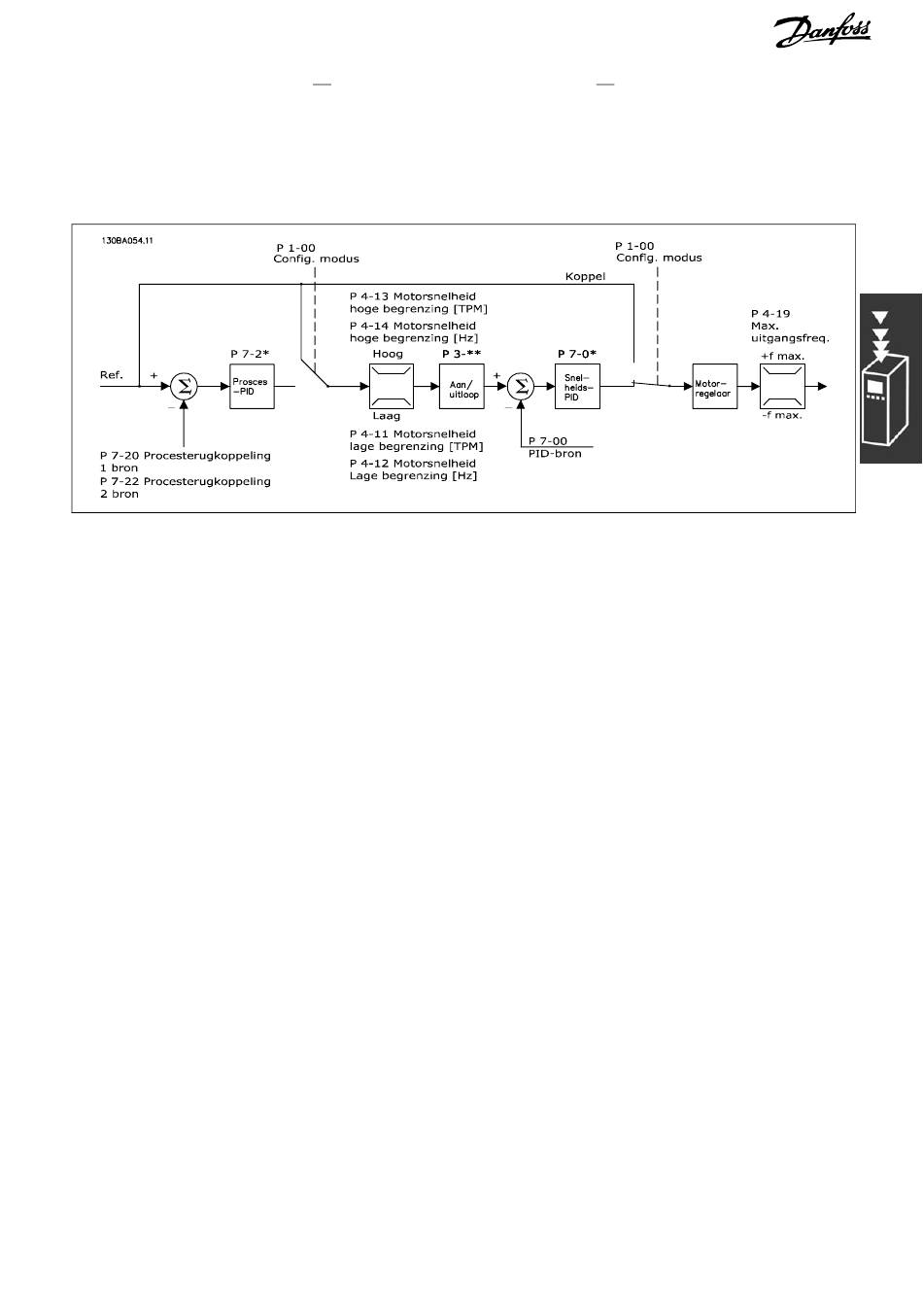

Regelingstructuur in Flux met motorterugkoppeling-configuratie (alleen beschikbaar voor FC 302):
In de getoonde configuratie is par. 1-01 Motorbesturingsprincipe ingesteld op Flux met
enc.terugk. [3] en par. 1-00 op Snelheid gesl. lus [1].
De motorregeling in deze configuratie is afhankelijk van een terugkoppelingssignaal van een encoder
die direct op de motor is geïnstalleerd (ingesteld in par. 1-02 Flux motorterugk.bron).
Selecteer Snelheid gesl. lus [1] in par. 1-00 om de totale referentie te gebruiken als een ingang voor de
snelheids-PID-regeling. De parameters voor de snelheids-PID-regeling staan in par. groep 7-0*.
Selecteer Koppel [2] in par. 1-00 om de totale referentie direct als koppelreferentie te gebruiken.
Koppelregeling kan alleen worden geselecteerd in de configuratie Flux met enc.terugk. (par. 1-01
Motorbesturingsprincipe). Wanneer deze modus geselecteerd is, zal de referentie de eenheid
Nm gebruiken. Er is geen terugkoppeling vereist, aangezien het feitelijke koppel wordt berekend
op basis van de gemeten stroom van de frequentieomvormer.
Selecteer Proces [3] in par. 1-00 om de proces-PID-regeling te gebruiken voor regeling met terugkoppeling
van bijv. een snelheids- of procesvariabele in de betreffende toepassing.
Interne stroomregeling in VVC+ modus
"
De frequentieomvormer is uitgerust met een ingebouwde stroombegrenzer die geactiveerd wordt
wanneer de motorstroom, en daarmee dus het koppel, hoger is dan de koppelbegrenzingen
die zijn ingesteld in par. 4-16, 4-17 en 4-18.
Wanneer de frequentieomvormer de stroomgrens bereikt tijdens motorwerking of generatorwerking
zal de frequentieomvormer proberen zo snel mogelijk onder de vooraf ingestelde koppelbegrenzingen
te komen, zonder de controle over de motor te verliezen.
Inleiding van de FC 300
MG.33.B6.10 - VLT is een geregistreerd handelsmerk van Danfoss
21
