3.4.
Aansluitingen en kabels
OPMERKING:
Het akoestische alarm kan uitblijven als de sensor of de kabel niet goed is geplaatst of
•
beschadigd is.
•
De sensor of sensorkabel mag niet worden uitgerekt of ingesneden.
Sluit de bedsensor en de AC-adapter, indien gebruikt, aan op externe systemen (bijv. doorzending
en alarmcentrale in het ziekenhuis).

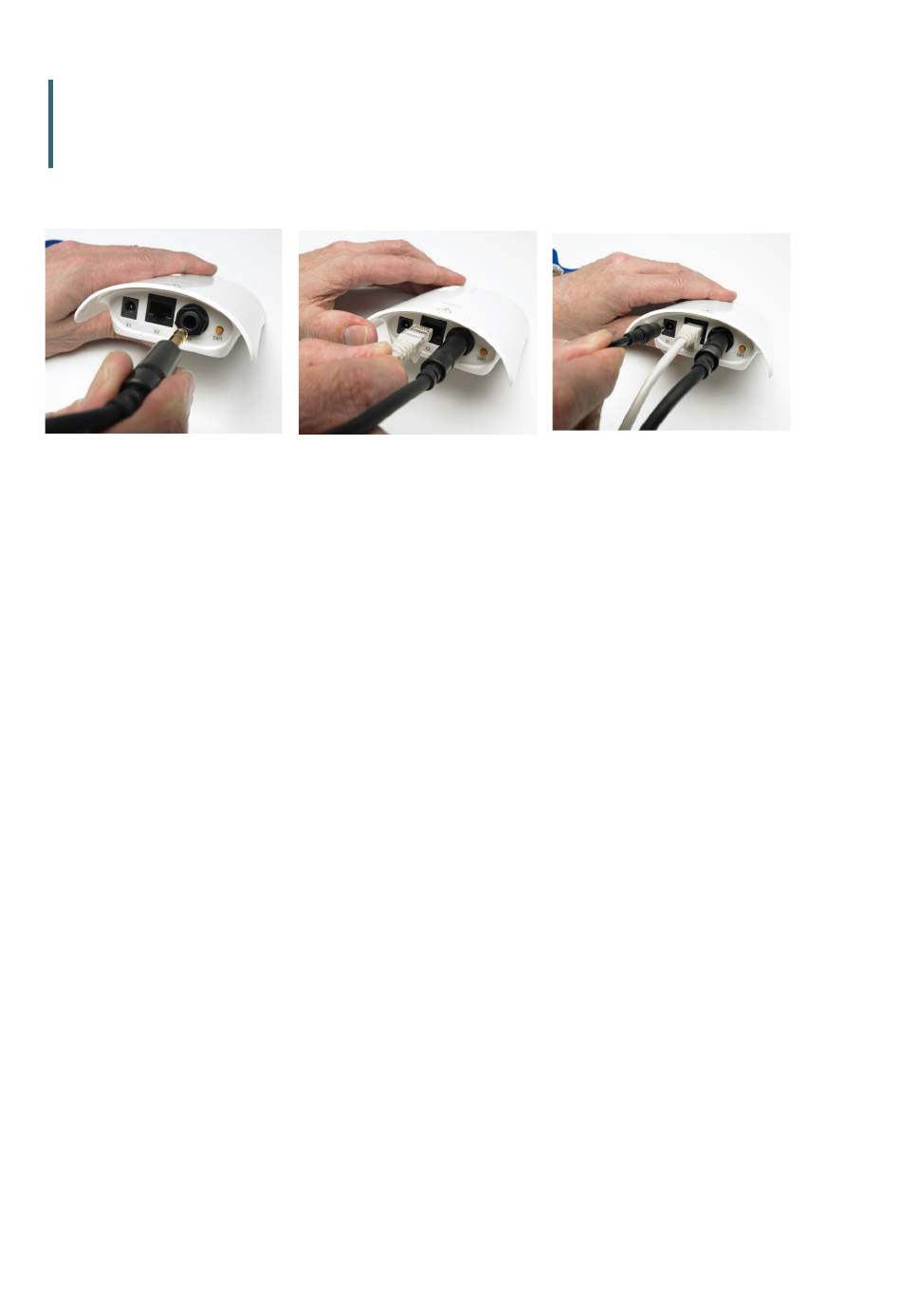

1. Sluit de kabel van de
Emfit-bedsensor aan op de
X3-uitgang.
Zie voor een beschrijving van de pinaansluitingen voor de X2 (AUX) Volgorde pin aansluitingen op
pagina 24.
11
2. Sluit de kabel van het
externe systeem aan op de
X2-uitgang.
3. Sluit de netstroomadapter
(indien geselecteerd) aan op
de X1-uitgang.
