De Sensor Vervangen - Rice Lake Weighing Systems iDimension LTL Instructies

Vervangen van sensoren

Advertenties

Instructies voor het vervangen van sensoren voor de dimensioneringssystemen iDimension LTL, LTL-XL, PWD en Flex

De sensor vervangen

1. Bevestig de sensormontagebeugel aan de sensor door de bij het apparaat geleverde instructies voor de externe IFM-
sensor te volgen.
2. Steek de twee helften van de stangbevestiging in de stangbevestigingsbeugel.
3. Schuif de stang in de stangbevestiging.
4. Haal de bout aan om de stang te blokkeren.
Bevestigingsbout
Externe IFM-sensor
OPMERKING: Richt de sensor naar beneden, met de voedingsconnector die naar de sensorafscherming wijst.
5. Sluit de voedings- en ethernetkabels naar de sensor aan.
2
Bezoek onze website
Stangbevestigingsbeugel

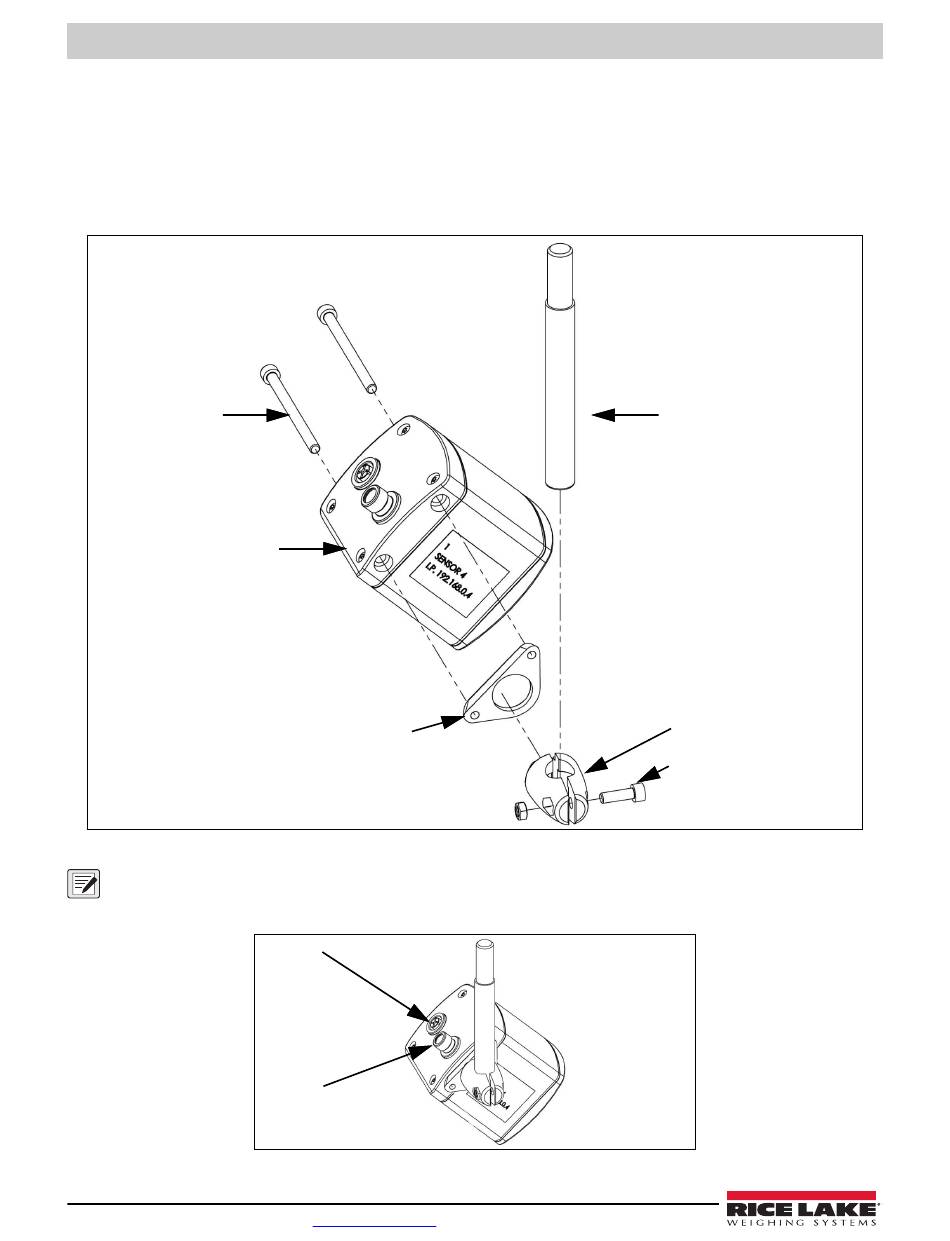

Afbeelding 2. Montage externe IFM-sensor
Ethernet
Voeding
Afbeelding 3. Bedrading externe IFM-sensor
www.RiceLake.com
Stang
Stangbevestiging
Bout
