KNX
4. Aansluiting
2
De decoder
van de lichtsterktesensor is als inbouwapparaat
uitgevoerd en wordt in een tussenvloer of in een andere hol lichaam
ondergebracht.
De decoder kan met twee schroeven 4 mm Ø worden gemonteerd.
Om het klemmenkastje te openen de vergrendeling in de richting van de
pijl c bewegen (Bild A) en deksel openklappen
Om het klemmenkastje te sluiten het deksel dichtdoen zodat de
vergrendeling hoorbaar vastklikt.
De aders van de ontvangerleiding als volgt op de decoder aansluiten:
Klem S :
witte ader
Klem – :
blauwe ader
Klem + :
rode ader
De ontvanger wordt met behulp van een klemveer
in de tussenvloer
de voorzijde van de ontvanger steken en klemveer van achteren op de
ontvanger duwen.
Voor het vastschroeven van de ontvanger het bevestigingselement
één van de daarvoor bedoelde rails
ingebouwd (Fig. B). Daarvoor de blinde plaat op
steken.

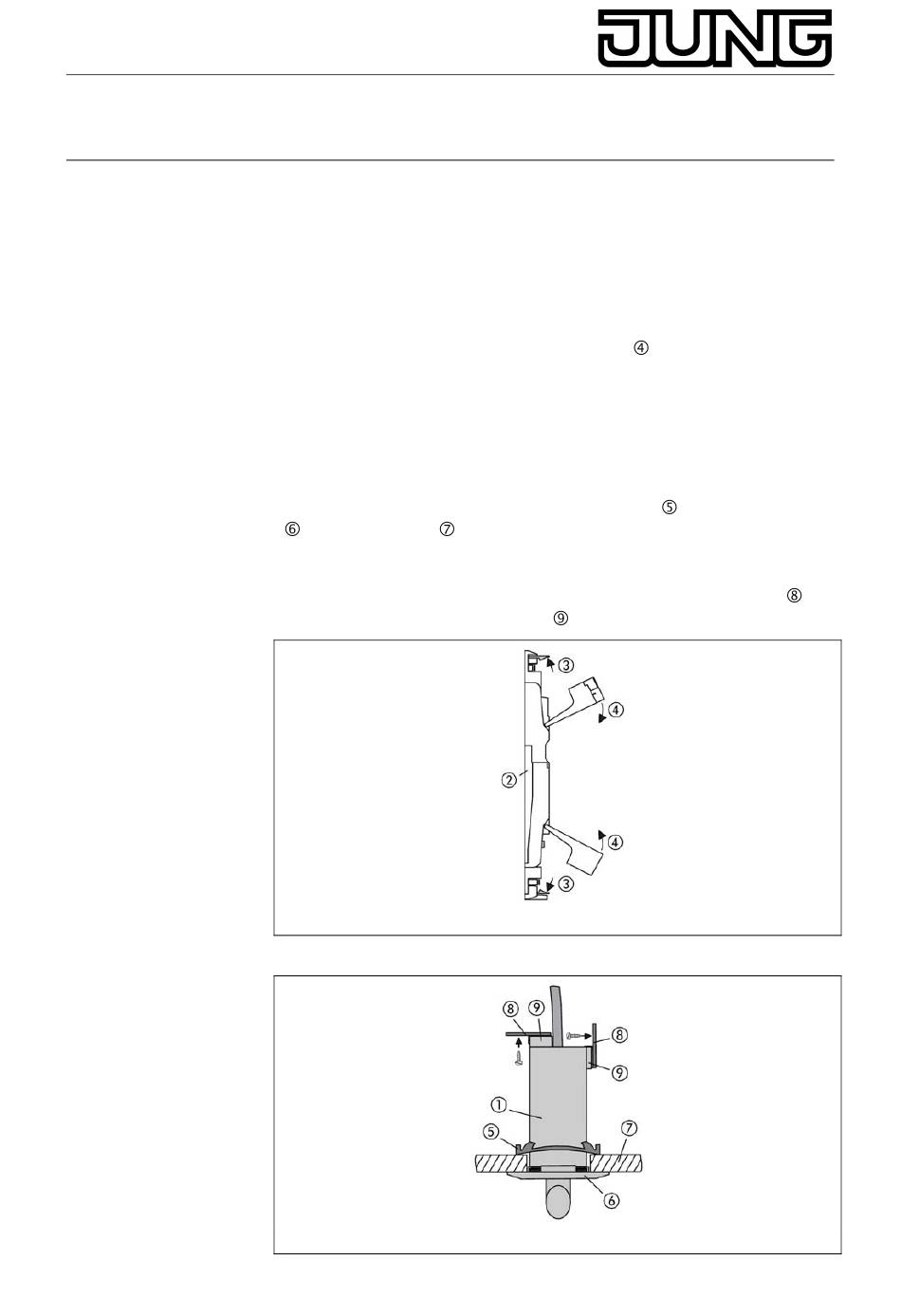

Afbeelding A
Afbeelding B
Lichtsterktesensor
Art.nr.: 2095 EB
.
en een blinde plaat
in
2
