Anschluss der Lautsprecher und der Stromversorgung
Der CD-Tuner verfügt über einen ISO-Systemstecker.
Fahrzeuge, die mit einem solchen Systemstecker ausgerüstet sind, können bei gleicher Steckerbelegung (bitte
vorher überprüfen!) direkt mit dem Gerät verbunden werden. Bei abweichender Steckerbelegung erfolgt der
Anschluss über einen Adapter.

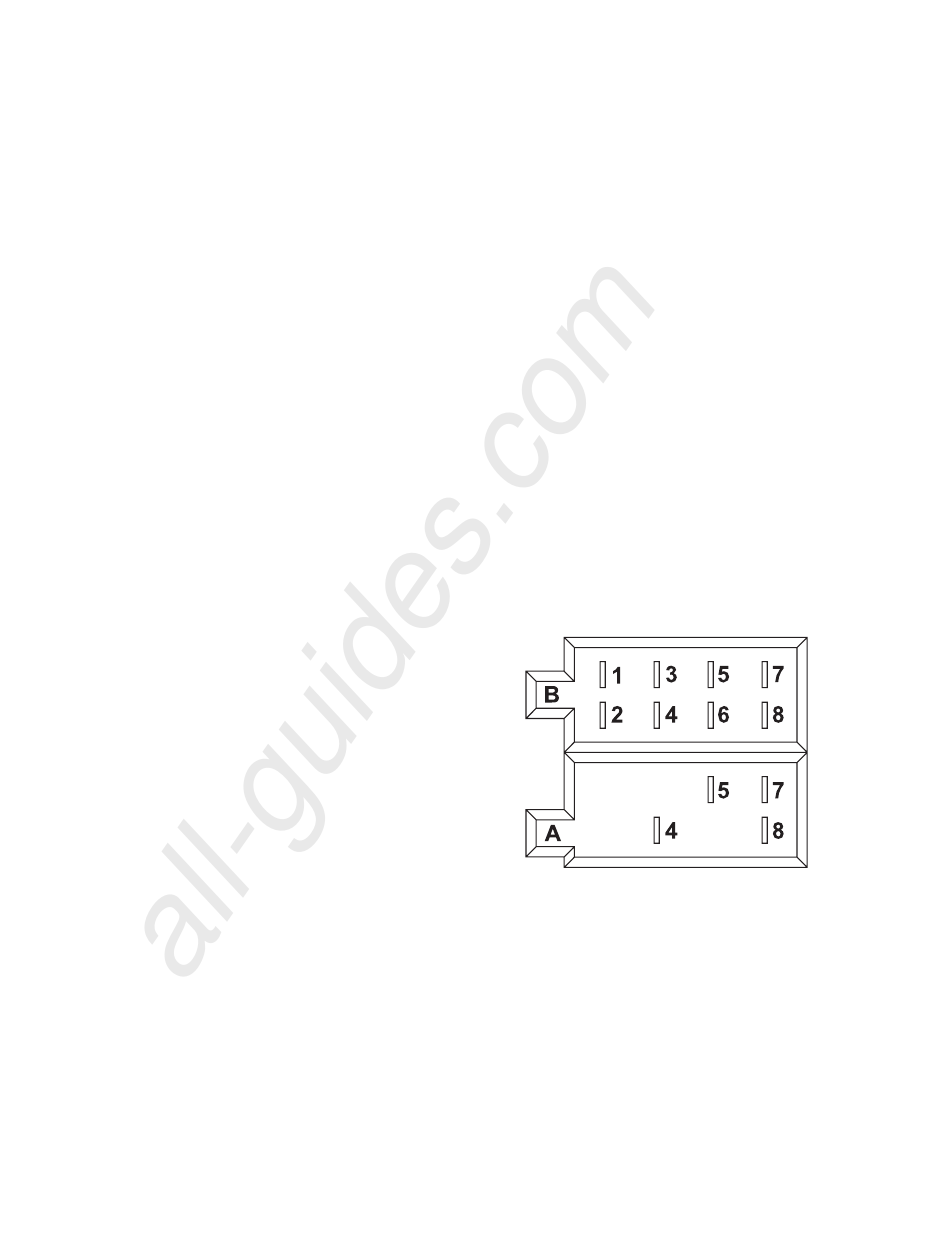

Die Kontaktbelegung der Anschlussbuchse des CD-Tuners entnehmen Sie bitte dem folgenden Bild.
Die jeweilige Belegung Ihres Kfz Systemsteckers erfahren Sie bei Ihrem Kfz Händler.
Systemstecker B (Lautsprecheranschluss)
(1)
Lautsprecher rechts hinten (+)
(2)
Lautsprecher rechts hinten (-)
(3)
Lautsprecher rechts vorne (+)
(4)
Lautsprecher rechts vorne (-)
(5)
Lautsprecher links vorne (+)
(6)
Lautsprecher links vorne (-)
(7)
Lautsprecher links hinten (+)
(8)
Lautsprecher links hinten (-)
Systemstecker A (Stromversorgung)
(1)
nicht belegt
(2)
nicht belegt
(3)
nicht belegt
(4)
Dauerstrom +12V
(5)
Antennensteuerausgang
(6)
nicht belegt
(7)
Zündung +12V
(8)
Masse
16
