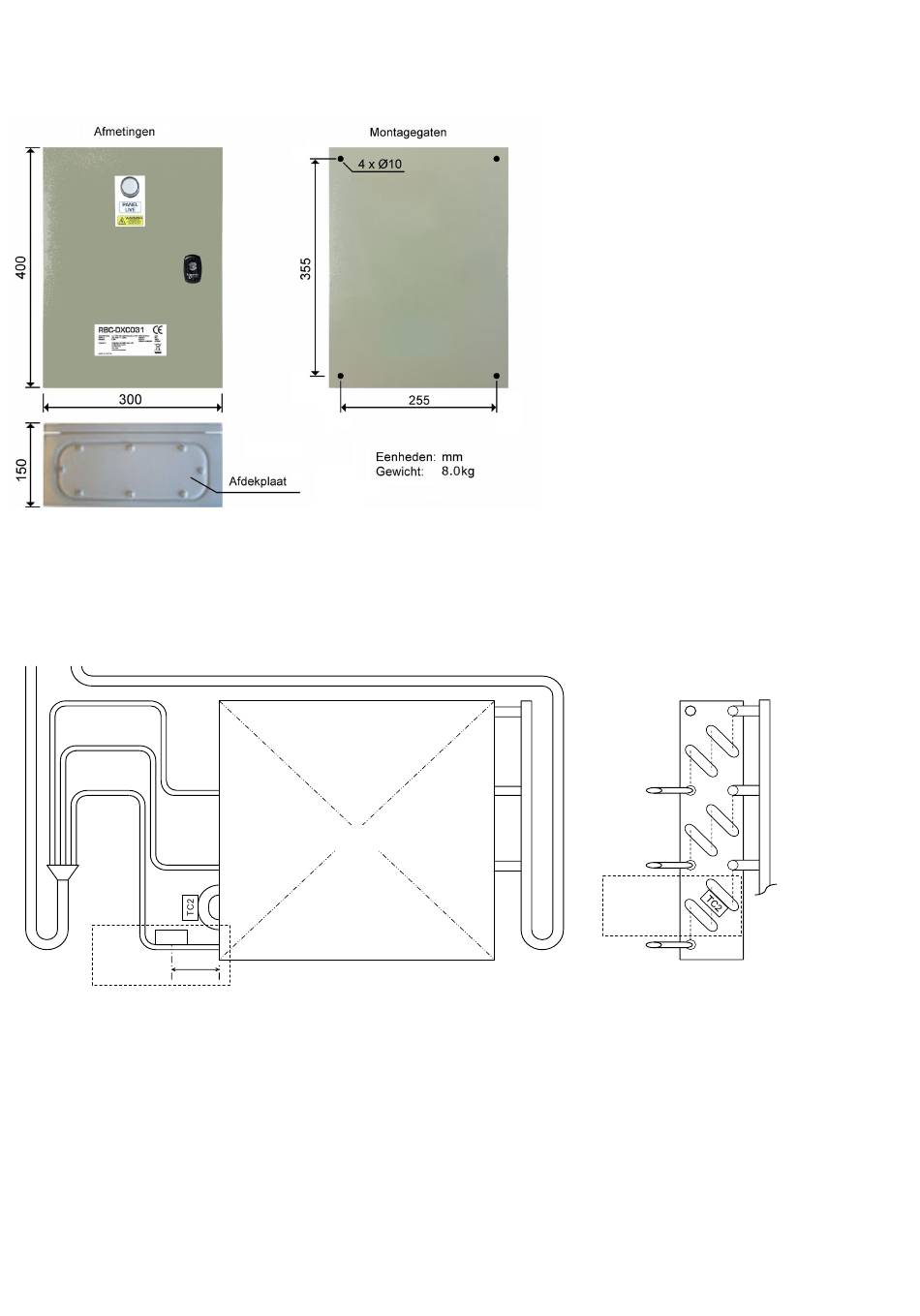

LC DX INTERFACE (RBC-DXC031)
De DX-regelaar mag niet buiten worden geïnstalleerd. Om de waterdichtheid te handhaven, moeten in de
afdekplaat IP65-pakkingsbussen worden gebruikt (Om schade te voorkomen zorg ervoor verwijder de
bodemplaat van de DX CONTROLLER bij het boren van gaten klier).
LC DX-batterij schema (Let op de TC sensor heet TC2 te wijten aan gemeenschappelijke LC /
VRF controller)
Vloeistof
Gas
Orifice
distributeur
capillaire
TCJ
Sensor houder
6cm ± 2cm
Ø6mm ROD
(Solderen)
Aanmerkingen
1) Om een betrouwbare werking te garanderen, moeten alle Sensorhouders worden vastgelast
2) De TC2-Sensorhouder moet worden vastgelast op de omkeerboog, op 2/3 van het onderste circuit van de DX-
Koelspiraal.
3) Zorg, dat u voor het lassen stikstofgas gebruikt, om te voorkomen, dat de buis binnenin oxideert.
DX SPOEL
11
Opmerking: In gebieden waar er een risico
van
condensatie
geproduceerde)
controller behuizing worden gemonteerd
TC2 Sensor
houder
Ø6mm ZWA
(Solderen)
Hoofd
isolatie
(lokaal
moeten
aan
de
DX
