1
De machine gebruiksklaar
maken
Geen onderdelen vereist
Procedure
1.
Parkeer de machine op een horizontaal
oppervlak.
2.
Haal de parkeerrem aan.
3.
Zet de machine uit en verwijder het sleuteltje.
4.
Koppel de minkabel los van de accu.
5.
Verwijder de bouten waarmee de bovenkant van
de cabine is bevestigd en haal de bovenkant
van de cabine voorzichtig weg
Opmerking:
Bewaar de bouten.
Opmerking:
Het zou kunnen dat uw cabine
er niet helemaal hetzelfde uitziet als de cabine
op de tekening. Misschien moet u meer bouten
verwijderen dan het aantal bouten dat wordt
getoond in
Figuur
(Figuur
1).
1.

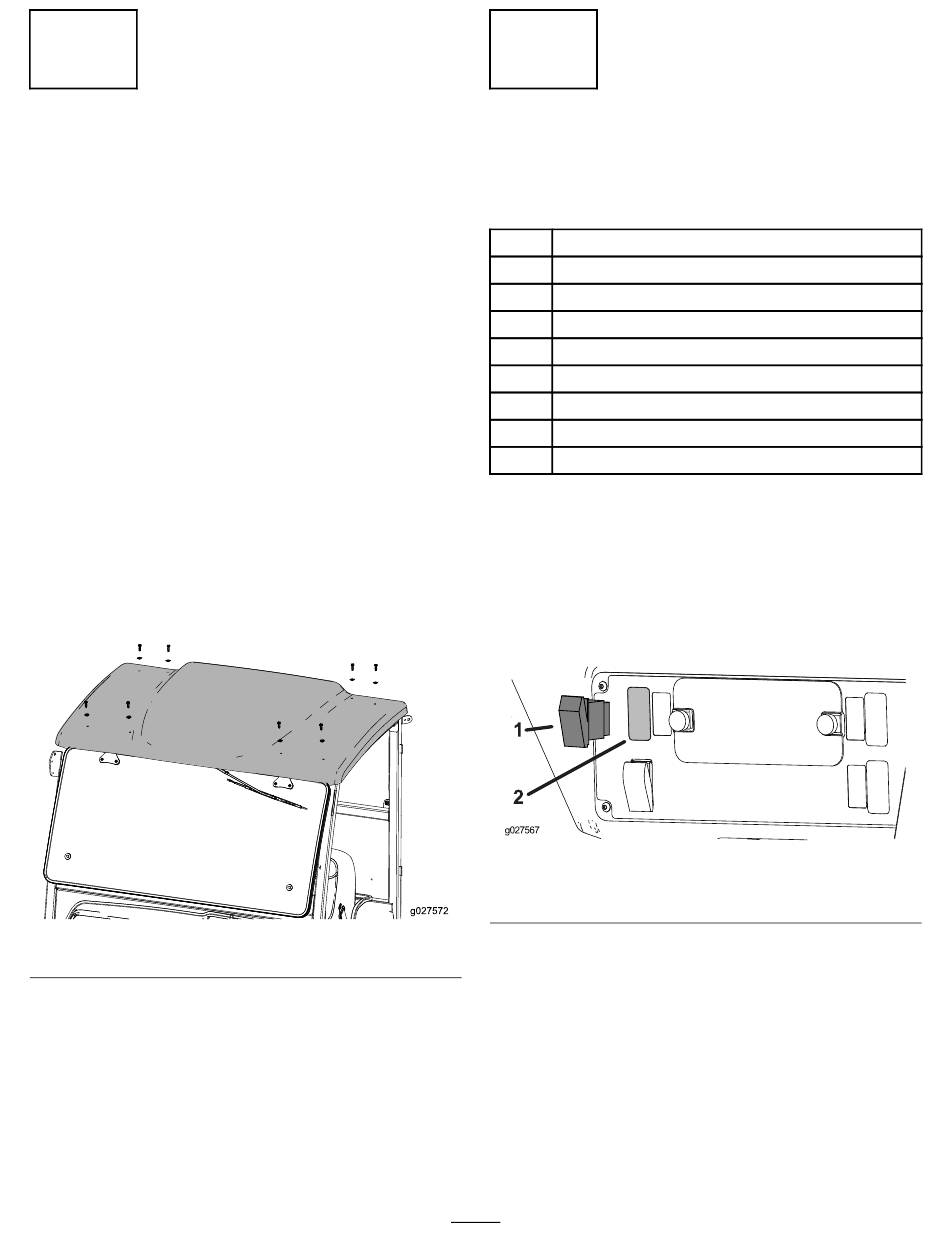

Figuur 1
2
De zwaailichtschakelaar en
beugel monteren
Benodigde onderdelen voor deze stap:
1
Zwaailichtschakelaar
1
Zekering (5 A)
1
Sticker, 130-5986 (zwaailichtschakelaar)
1
Sticker, 145-7726 (5 A-zekering)
1
Zwaailichtbeugel
2
Bout
1
Afstandsstuk
1
Platte ring
2
Moeren
Procedure
1.
Druk vanaf de onderzijde van het
bedieningspaneel van de cabine de afdichting
uit de opening, zoals getoond in
2.
Plaats de zwaailichtschakelaar in de opening in
het bedieningspaneel
1. Schakelaar
g027572
3
Figuur
(Figuur
2).
Figuur 2
2. Plug
2.
g027567
