GW70KHV-MT, GW80KHV-MT en GW80KBF-MT ondersteunen het IT-elektriciteitsnet. Zie de afbeelding hieronder.
Transformator

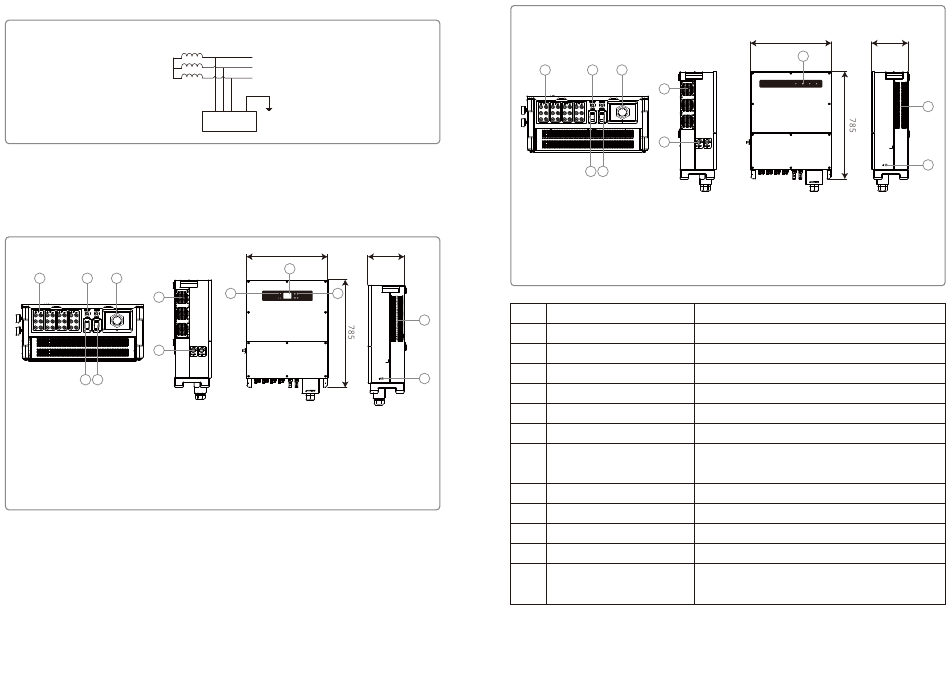

3.2 Overzicht van de omvormer
Afbeelding omvormer uit de MT-serie.
NB: de onderstaande afbeelding dient alleen ter illustratie, het werkelijke product dat u
ontvangt kan er anders uitzien.
Met lcd
1
2
3
6
7
4 5
1. PV-ingangsklem
2. RS485-communicatiepoort
3. AC-uitgangsklem
4. Wifipoort (optioneel)
05
IT
L1
L2
L3
PE
Omvormer
586
9
8
10
5. GPRS-poort (optioneel)
9. Lcd
6. Ventilatoren
10. Knop
7. DC-schakelaar (optioneel)
11. Luchtuitlaat
8. Lampje
12. Externe beveiliging
aardingsaansluiting
Zonder lcd
1
264
Item
Naam
11
1
PV-ingangsklem
2
RS485-communicatiepoort
3
AC-uitgangsklem
12
4
Wifipoort (optioneel)
5
GPRS-poort (optioneel)
6
Ventilatoren
7
DC-schakelaar (optioneel)
8
Lampje
9
Lcd
10
Knop
11
Luchtuitlaat
Externe beveiliging
12
aardingsaansluiting
2
3
6
7
4 5
1. PV-ingangsklem
5. GPRS-poort (optioneel)
2. RS485-communicatiepoort
6. Ventilatoren
3. AC-uitgangsklem
7. DC-schakelaar (optioneel)
4. Wifipoort (optioneel)
Beschrijving
Voor aansluiting van de AC-kabel
Voor aansluiting van de PV-string
Voor aansluiting van de AC-kabel
Voor aansluiting van de wifi-module
Voor aansluiting van de GPRS-module
Er zijn zes ventilatoren om gecontroleerd te koelen met luchtverwarming.
Tijdens normaal bedrijf is de status 'AAN'. De omvormer kan worden
uitgeschakeld nadat hij door de AC-stroomonderbreker van het
elektriciteitsnet is losgekoppeld.
Toont de status van de omvormer
Weergave van de bedrijfsgegevens van de omvormer en parameterconfiguratie.
Voor configuratie- en weergaveparameters.
Uitlaat voor hete lucht wanneer de omvormer in bedrijf is.
Tweede massaklem als beveiliging, zoals gespecificeerd in EN 50178.
586
264
8
9
10
8. Lampje
9. Luchtuitlaat
10. Externe beveiliging
aardingsaansluiting
