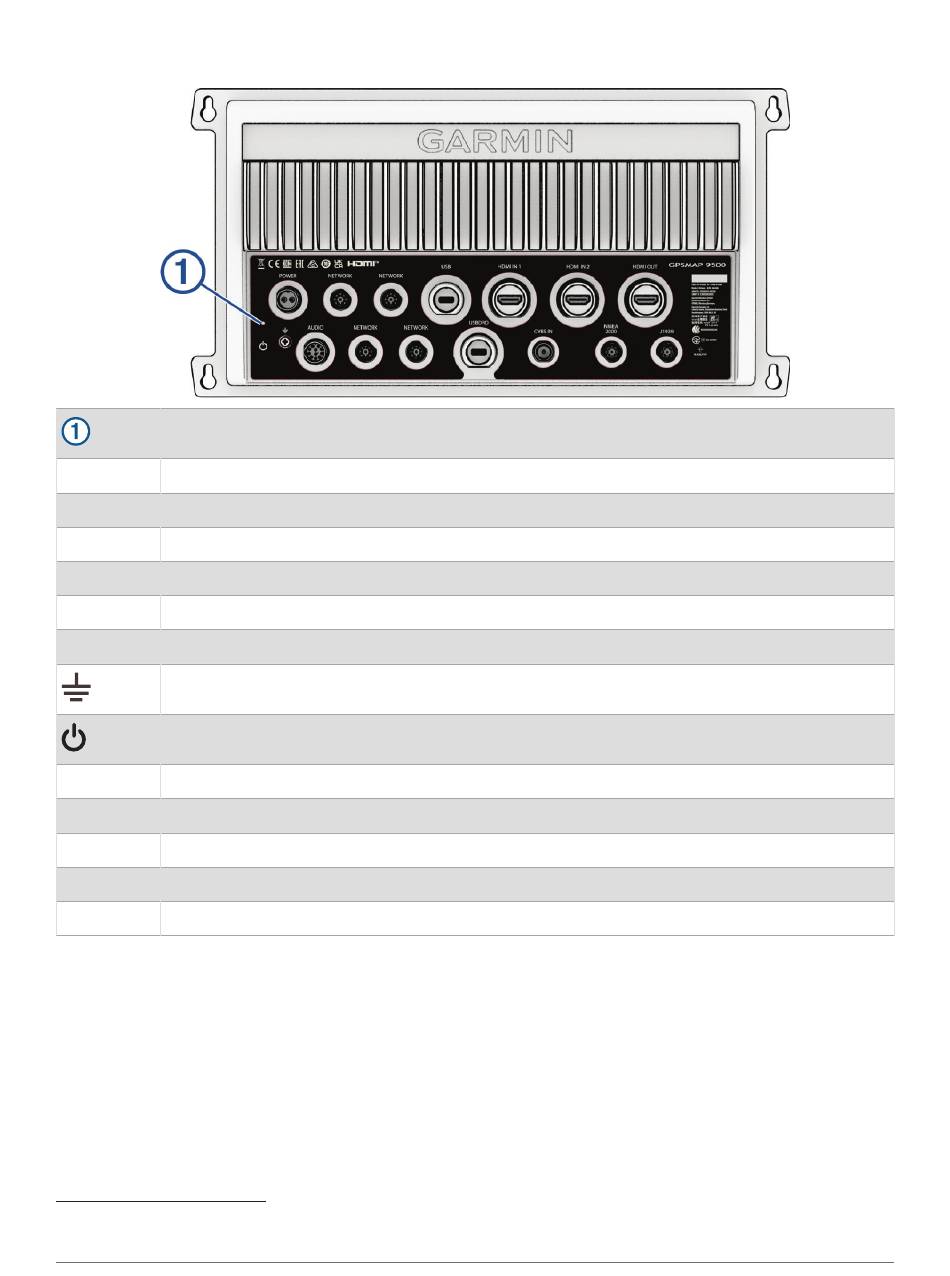

Connectoraanzicht
Statuslampje
POWER
Connectie voedingskabel
NETWORK
Garmin BlueNet
USB
USB-C
®
om een compatibele Garmin kaartlezer aan te sluiten
HDMI IN 1
HDMI
Ingang compatibel met HDMI toestellen tot 4K bij 60 fps
®
HDMI IN 2
HDMI ingang compatibel met HDMI toestellen tot 4K bij 30 fps
HDMI OUT
HDMI uit om de kaartplotter aan te sluiten op een monitor. Vereist voor toestelfunctionaliteit.
Aarding stroom
Aan-uitknop
AUDIO
Audio uit
USB DRD
Dual Role-Data (DRD) USB-C die kan worden geconfigureerd als host of client.
CVBS IN
Composite video in
NMEA 2000 NMEA 2000
J1939
J1939 netwerk
Benodigde materialen
• Boormachine
• Boorbits geschikt voor het oppervlak en de bevestigingsmaterialen (boorbit van 3,2 mm (
meegeleverde schroeven)
• Kruiskopschroevendraaier
• Potlood
1
Mogelijk is een adapterkabel (010-12390-13) vereist om een externe kaartlezer op deze poort aan te sluiten.
2
™
netwerkpoorten
(Overwegingen bij het Garmin BlueNet netwerk,
®
netwerk
pagina 5)
1
.
1
/
in.) voor de
