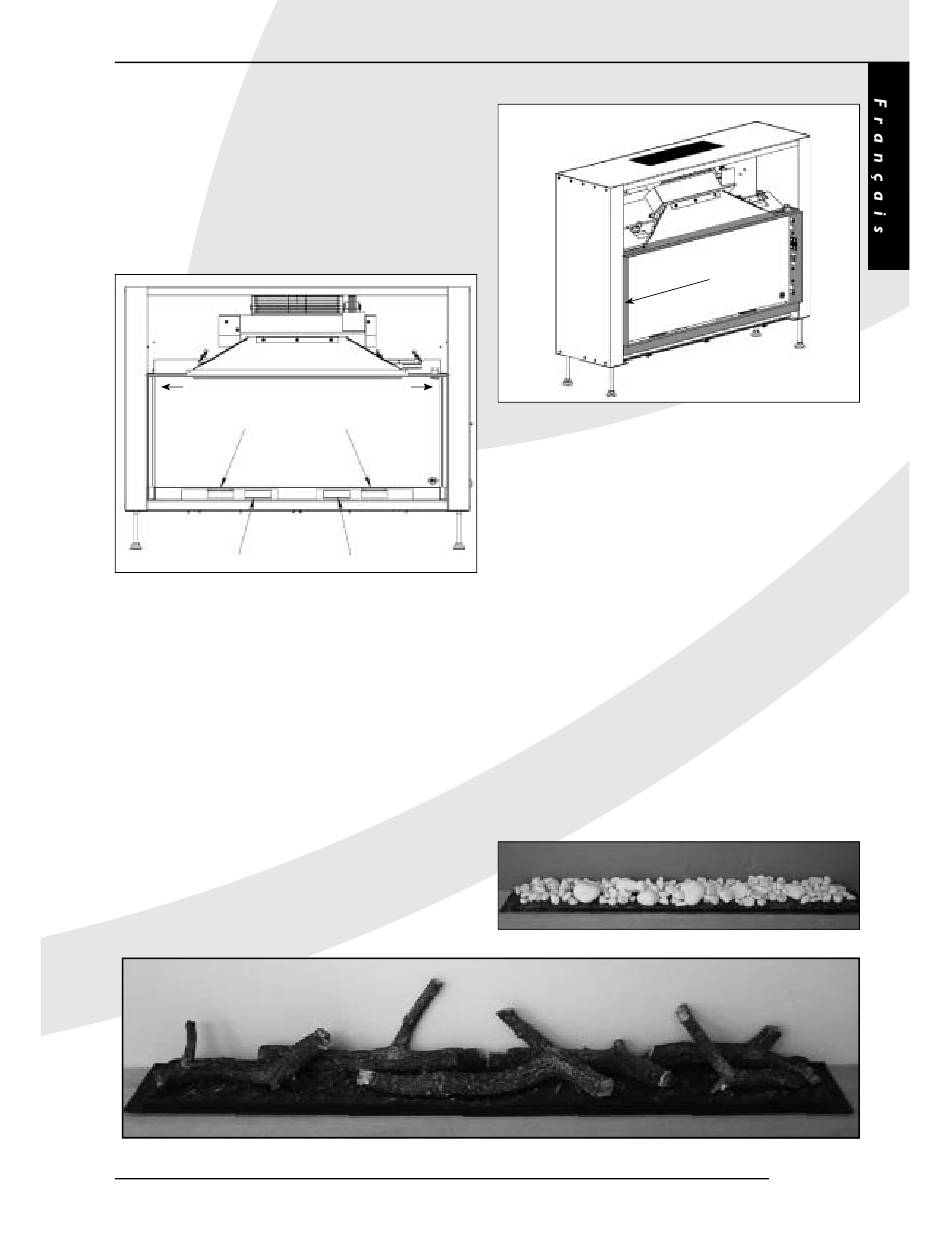

9.1 Démontage de la vitre :
1. Démontez le profi l d'arrivée d'air (1) (voir fi gure E)
2. Démontez le profi l décoratif gauche (2) et le droit (3)
en les faisant coulisser en bas vers le milieu (voir fi gure
F) puis en laissant glisser le haut vers le bas.
La vitre est uniquement bloquée en haut pour ne pas
tomber vers l'avant et s'appuie en bas sur deux bandes de
soutien (voir fi gure H).
Face A
Bandes de soutien inf
Bandes de soutien supérieures (6)
Figure H
3. Soulevez la vitre (4) pour la sortir des bandes de soutien
supérieures (5 - fi gure H) :
4. Tirez légèrement la partie inférieure vers l'avant et
laissez tomber délicatement la vitre sur les bandes de
soutien inférieures (6 – fi gure H) ;
5. La partie supérieure de la vitre peut à présent être saisie
à deux mains ;
6. Faites maintenant sortir délicatement la vitre de la
structure d'encastrement (7 – fi gure I) (attention à
ne pas endommager la structure d'encastrement !) ;
9.2 Mise en place de la vitre :
1. Saisissez la vitre (4) à deux mains sur la face avant ;
2. Entrez délicatement la vitre dans la structure
d'encastrement (7 – fi gure I) (attention à ne pas en-
dommager la structure d'encastrement !) ;
3. Laissez reposer la partie inférieure de la vitre sur les
bandes de soutien inférieures (6 – fi gure H) ;
4. Basculez légèrement la vitre vers l'intérieure et laissez-en
All manuals and user guides at all-guides.com
Face B
érieures
(5)
10. Mise en place du jeu de bûches / pierres
Figure J
35
INSTRUCTIONS D'INSTALLATION
Figure I
reposer la partie supérieure contre la face A à gauche et
contre la face B à droite (fi gure H) ;
5. Sortez la partie inférieure de la vitre des bandes de sou-
tien inférieures (6 – fi gure H) ;
6. Soulevez légèrement et délicatement la vitre (4) et
faites-la reposer sur les bandes de soutien supérieures
(5 – fi gure H) ;
7. Placez le profi l décoratif gauche (2) et le droit (3) ;
8. Placez le profi l d'arrivée d'air (1).
Mise en place du jeu de bûches :
Il est préférable de placer les bûches tel qu'indiqué sur la
fi gure J. Ce n'est toutefois pas obligatoire et une autre
disposition est toujours possible et peut avoir un effet sur
l'aspect des fl ammes de votre appareil.
Mise en place du jeu de pierres :
Les pierres peuvent être placées au hasard sur le plateau de
base. Vous trouverez un exemple de disposition à la fi gure K
Figure K
7
.
