3. Plaats de zwarte tape waarmee de luidsprekerkabel aan de touchpadbeugel wordt bevestigd.
4. Sluit de luidsprekerkabel aan op de systeemkaart.
Vervolgstappen
1. Plaats de
3-cels batterij
2. Installeer de onderplaat.
3. Volg de procedure in
Nadat u in de computer hebt
Aan/uit-knop met de optionele vingerafdruklezer
De aan/uit-knop met vingerafdruklezer verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de onderplaat.
3. Verwijder de beeldschermassemblage.
4. Verwijder de I/O-kaart.
Over deze taak

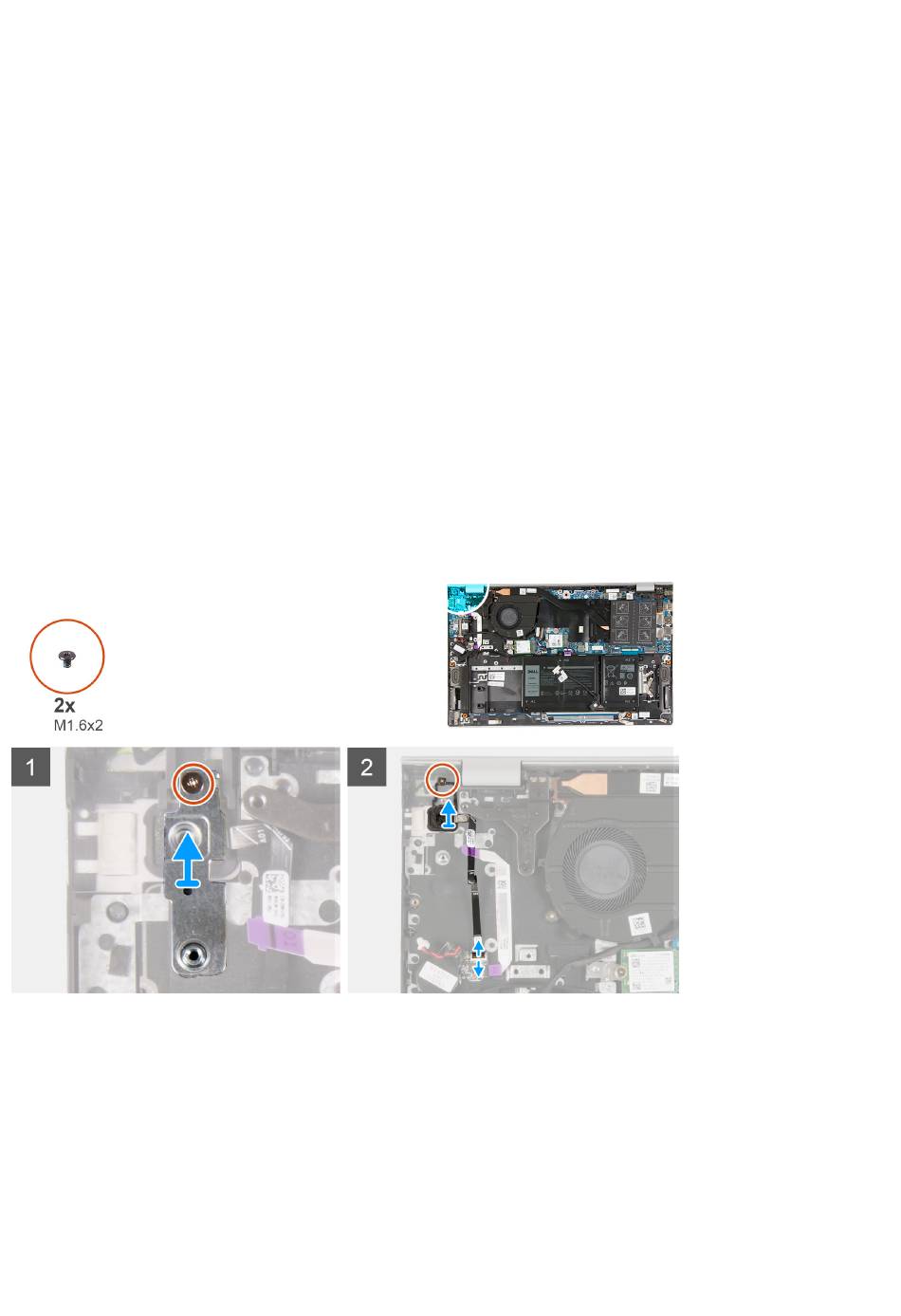

De afbeelding geeft de locatie van de aan-/uitknop met optionele vingerafdruklezer aan en biedt een visuele weergave van de
verwijderingsprocedure.
Stappen
1. Verwijder de schroef (M1.6x2) waarmee de aan/uit-knopbeugel op de palmsteun- en toetsenbordeenheid is bevestigd.
2. Til de beugel van de aan/uit-knop van de Aan/uit-knop met optionele vingerafdruklezer.
3. Verwijder de schroef (M1.6x2) waarmee de aan/uit-knop op de palmsteun- en toetsenbordeenheid wordt bevestigd.
4. Til de vergrendeling op en koppel de kabel van de aan/uit-knop (of de kabel van de optionele vingerafdruklezer) los van de connector
op de palmsteun- en toetsenbordeenheid.
5. Til de aan/uit-knop samen met de kabel weg van de palmsteun- en toetsenbordeenheid.
of de
4-cels
batterij.
gewerkt.
werken.
Onderdelen verwijderen en plaatsen
49
