Betriebsarten
DMX-Betrieb
In dieser Betriebsart wird der Lichteffekt über einen externen DMX-Controller gesteuert.
Das Gerät ist ausschließlich zum Anschluss an DMX-Controller mit DMX-512-Protokoll
vorgesehen.
Es können max. 32 Geräte in einer DMX-Kette betrieben werden, da ansonsten der
Controller überlastet wird.
Die maximale Gesamtlänge der DMX-Kette sollte 500m nicht überschreiten.
Bei der Verwendung von XLR-Mikrofonkabeln kann es zu Störungen bei der DMX-
Signalübertragung kommen. Bitte verwenden Sie in diesem Fall spezielle DMX-
Hochfrequenzleitungen.
•
Verbinden Sie den DMX-Eingang DMX IN mit dem Ausgang des DMX-Controllers.
•
Verwenden Sie hierzu eine geschirmte XLR-Leitung. Der Controller muss über 7 freie Steuerkanäle verfügen.
•
Verbinden Sie den DMX-Ausgang DMX OUT mit dem DMX-Eingang DMX IN des nachfolgenden Gerätes.

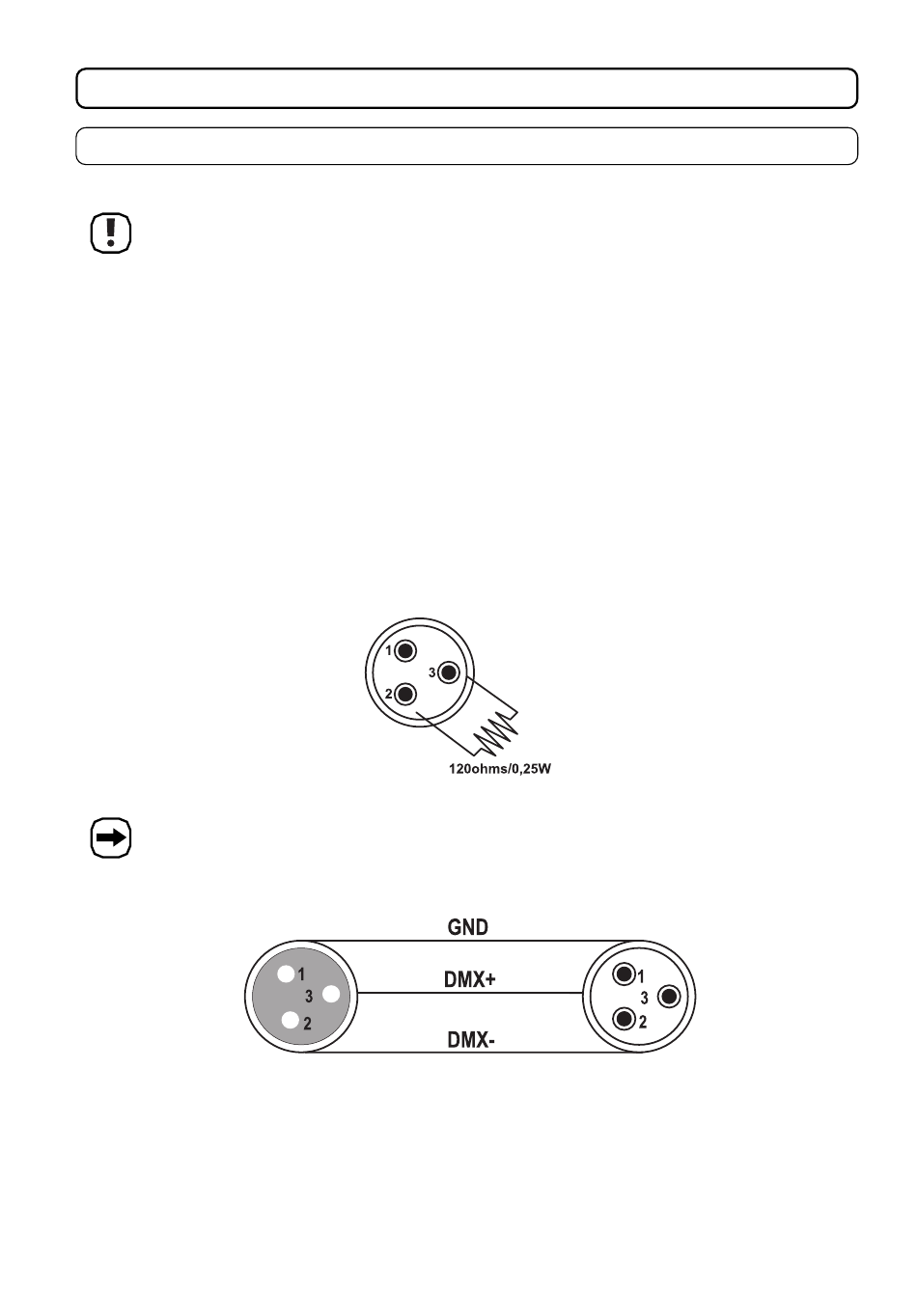

Sollte der Lichteffekt das letzte oder einzige Gerät in der DMX-Kette sein, so stecken Sie hier einen Stecker
mit einem 120Ohm/0,25W-Abschlusswiderstand (zwischen Pin2 und Pin3) ein.
Pinbelegung des DMX-Anschlusses: Pin1 = Masse / Pin2 = (-) / Pin3 = (+)
Verbinden Sie niemals die Masseleitung GND mit der Gehäusemasse des Lichteffekts, da es
ansonsten zu Störungen in der Signalübertragung verursacht durch Masseschleifen kommen kann.
10
