Parametrisering
(alleen SVP 2000/2000F)
5.1

Ledweergave

Bij de SVP 2000 en SVP 2000F geven gekleurde
lichtsignalen rondom de schoot de status aan van
de parametriseerbare instellingen (Afb. 16). De led is
afgedekt door de voorplaat en niet direct zichtbaar.
De ledkleur geeft de bedrijfsmodus aan wanneer de
deur geopend is (zie hoofdstuk 5.2.1). De ledweergave
geeft de opties aan die geselecteerd zijn tijdens de
parametrisering (zie hoofdstukken 5.6.1 tot 5.6.3).
Daarnaast geeft de ledweergave foutmeldingen weer
(zie hoofdstuk 10).

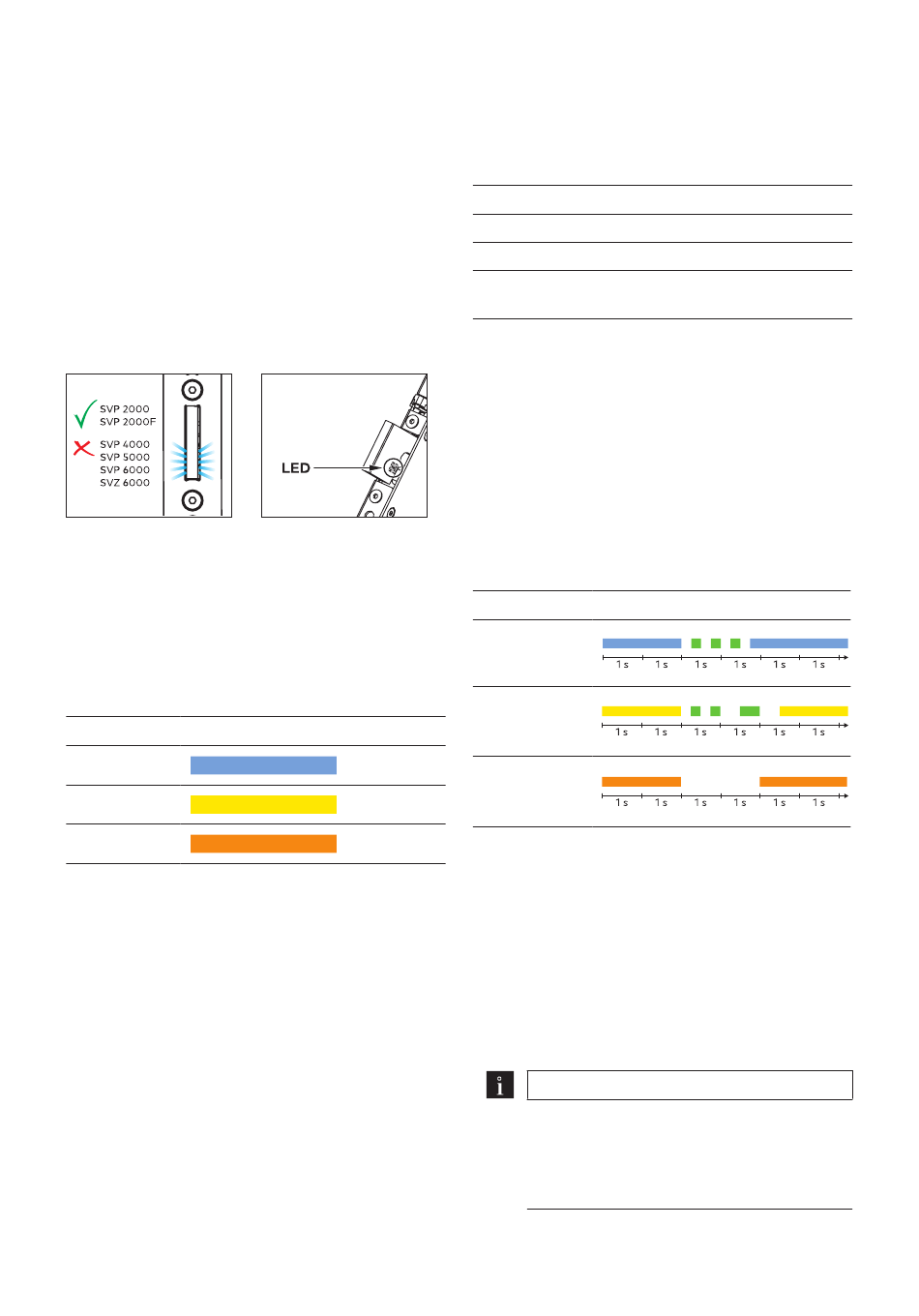

Afb. 16
Ledweergave in de schootuitsparing voor sloten voor
volbladdeuren
5.2

Instelbare parameters

5.2.1
Bedrijfsmodus
De bedrijfsmodus bepaalt of en hoe de signalen
tussen anti-paniekslot en regeleenheid worden
doorgegeven. Tijdens normaal bedrijf brandt de led in
de kleur van de bedrijfsmodus zodra de deur geopend
is.
Bedrijfsmodus
Ledweergave
DCW®-bus
CAN-bus
Autonoom
In DCW®-busbedrijf kan de SVP 2000/2000F worden
gecombineerd met een DCW®-component, bijv. een
regeleenheid van het type SVP-S 4x/SVP-S 3x, een
SafeRoute® SCU of de draaideuraandrijving
ED 100/ED 250. In DCW®-bus- of CAN-busbedrijf
wordt het slot extern geregeld. In autonoom bedrijf
kan bijvoorbeeld een potentiaalvrije schakelaar
worden aangesloten (zonder feedbackcontacten).
5.2.2
Busadres
De componenten aan een bus moeten met een uniek
adres geregistreerd zijn. Aan SVP-anti-panieksloten
kunnen adressen van 1 tot 4 worden toegewezen.
Wanneer een anti-paniekslot met adres 1 al met de deur
is verbonden, moet een ander adres worden ingesteld op
het tweede SVP-anti-paniekslot (zie hoofdstukken 5.6.1
en 5.6.2).
12
SVP/SVZ- deursloten
5.2.3
In de CAN-busmodus moet de eindweerstand worden
ingeschakeld bij het anti-paniekslot dat het verst van
het busmiddelpunt is verwijderd.
5.3

Standaardinstellingen

Parameter
Bedrijfsmodus
Busadres
Afsluitweerstand
(alleen op CAN-bus)
5.4
Weergave bij systeemstart
Zodra de voedingsspanning ingeschakeld is, toont
de led de laatste ingestelde parameters na elkaar
wanneer de deur geopend is:
• Bedrijfsmodus: de led licht gedurende 2 s blauw,
geel of oranje op.
• Busadres in DCW®- of CAN-busmodus: de led
knippert groen 1 - 4 x (afhankelijk van het DCW-
adres).
• Afsluitweerstand (alleen in CAN-busbedrijf): de
led licht 1 s groen op wanneer de weerstand wordt
ingeschakeld. Als de weerstand uitgeschakeld is, is
er geen extra signalering.
Voorbeeld
DCW®-bus,
adres 3
CAN-bus,
adres 2,
weerstand aan
blauw
Autonoom
geel
oranje
5.5

Parameters wijzigen

5.5.1
• Het anti-paniekslot is gemonteerd (zie hoofdstuk 4)
en beschikt over voedingsspanning.
• Voorafgaand aan het opstarten is de spanning
gedurende min. 30 seconden losgekoppeld van het
systeem.
• Het systeem is max. 20 min. geleden opgestart.
• De led geeft geen fout aan (zie hoofdstuk 10) en
geeft een bedrijfsmodus aan (zie hoofdstuk 5.2.1).
WN 059744 45532
Parametrisering (alleen SVP 2000/2000F)
Eindweerstand
Standaardinstelling
DCW®-bus
1
uitgeschakeld
Ledweergave bij systeemstart
Vereisten
TIPS EN AANBEVELINGEN
Lees de volledige procedure.
Gewijzigde parameters moeten binnen
5 min worden opgeslagen, anders wordt
de parametrisering afgebroken (zie
hoofdstuk 5.6.5).
2021-10
