Klep sluiten
Enkel in de commissioning mode zal het drukken op de
ervoor zorgen dat de klep sluit
2.5. Run modus
Run modus is de normale werkingsmodus.
Hierbij wordt aangegeven :
-
Indien een alarm zich voordoet.
-
Indien de pomp in werking is (indien on/off regeling gekozen
werd).
-
Indien de regelklep beweegt (indien modulerende regeling
gekozen werd).
Bewegende segmenten geven aan of het om vullen dan wel legen
van een reservoir of stoomketel gaat. Indien er één enkel streep in
het midden staat, wil dit zeggen dat de pomp of klep niet beweegt.
De
knop kan gebruikt worden om het alarm relais en de
externe circuits te
testen.

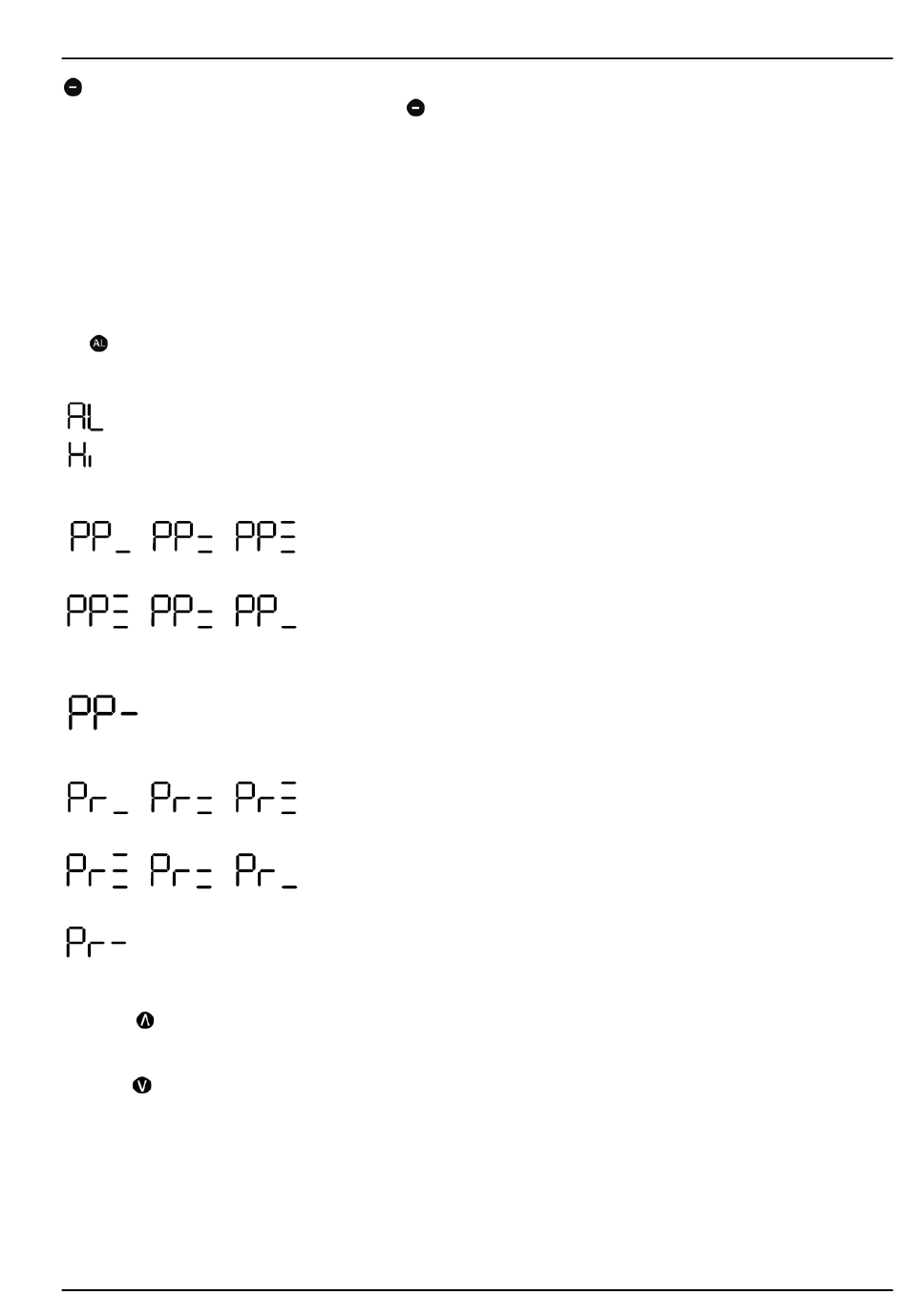

Alarm
Alarm (alternerend met Hi of Lo) :
Er doet zich een alarm voor : hoogwateralarm of
laagwateralarm.
Nota : de pomp- of klepstatus wordt niet getoond bij
een alarmconditie.
On/off regeling (aan/uit regeling)
Stijgend waterniveau – vullen
Dalend waterniveau - uitpompen
De pomp werkt niet.
Het waterniveau bevindt zich tussen pomp aan & pomp uit
conditie.
Proportionele regeling
De klep opent.
De klep sluit.
2.6. Bekijken van de parameters
Druk op de
toets in run modus om het waterniveau (uitgedrukt
als % van het peilglas) te zien.
De display blijft gedurende 2 minuten op deze parameter staan.
Druk op de
toets om door de verschillende parameters te gaan.
Indien u niet meer op de toets drukt, worden alle parameters
gedurende 2 minuten getoond.
2.7. Alarm & foutboodschappen
Indien zich een fout voordoet, verschijnt het menu voor
foutboodschappen, 'ErX", aan het eind van de parameters. Door
de OK-toets gedurende 3 seconden ingedrukt te houden, wordt de
boodschap gewist en het alarmrelais opnieuw bekrachtigd.
Indien de oorzaak niet verdwenen is, zal dezelfde boodschap terug
verschijnen.
IM-P402-130 / AB-BEn-02
toets
Stijgend segment, dus
vullen.
Dalend segment, dus
uitpompen.
egt
Het segment bewe
niet, geen actie.
Stijgend segment, dus
de regelklep is open
en water komt in de
tank.
Dalend segment, dus
de regelklep is aan het
sluiten,
verminderd
e
watertoevoer.
Het segment beweegt
niet, geen actie.
Indien de fout of het alarm van het type "latching" (dus geen
automatische reset) is, zal door de OK-toets in te drukken enkel de
foutboodschap van het scherm verdwijnen maar blijft de
alarmrelais ontkrachtigd en dit totdat het juiste paswoord
ingegeven werd in het commissioning menu.
Indien zich meer dan één fout of alarm voordoet, verschijnt na het
wissen van de eerst boodschap, de tweede boodschap, etc., en dit
in
volgorde
van
prioriteit.
probleemoplossing.
2.8. Levering, behandeling en opslag
Levering
Alvorens de regelaar te verzenden wordt deze getest, gecalibreerd
en geverifiëerd.
Ontvangst van de goederen
Bij ontvangst dient ieder pak nagekeken te worden op mogelijke
externe schade.
Iedere visuele schade dient onmiddellijk
genoteerd te worden op de verzendnota.
Pak ieder karton zorgvuldig uit en kijk de inhoud na op
beschadiging. Indien blijkt dat bepaalde onderdelen beschadigd
zijn of ontbreken, contacteer dan Spirax Sarco en verschaf alle
benodigde gegevens. Rapporteer de schade tevens aan de
transporteur, met vraag om on-site inspecte van de beschadigde
goederen en de verpakking.
Opslag
Bij opslag voorafgaand aan de installatie, dient dit te gebeuren bij
een temperatuur tussen 0°C & 65°C en een relatieve vochtigheid
tussen 10% & 90% (niet-condenserend).
3. Systeemoverzicht
3.1. Functie
De regelaar LC2250 kan gebruikt worden om het niveau in een
stoomketel, tank of reservoir te regelen, en dit via een pomp,
regelklep of magneetventiel. De typische toepassingen zijn :
Aan/uit regeling
-
Pompsturing
-
Eén alarm uitgang.
-
4-20 mA uitgang
Nota : er kan een magneetventiel ipv een pomp gebruikt worden.
Modulerende regeling
Bij een modulerende regeling is het uitgangsignaal een VMD of
een 4-20 mA signaal.
-
Eén alarm uitgang.
-
4-20 mA uitgang
Nota : de 4-20 mA uitgang is enkel beschikbaar als de regelaar
voor modulerende regeling met een VMD sturing ingesteld is.
3.2. Ingangen
De regelaar LC250 kan de volgende ingangsignalen ontvangen :
-
Niveau sonde of transmitter met 1-6V of 4-20 ma-signaal.
Nota : de niveausonde moet voldoende lang zijn zodat over
het volledige bereik gemeten kan worden.
-
Een 1 K Ohm potentiometer input, voor de VMD (valve motor
drive)
3.3. Uitgangen
Het regelsignaal kan geconfigureerd worden voor een pompsturing
of sturing van een modulerende regelklep.
relaisuitgang voor een hoogwater- of laagwateralarm, en een
geïsoleerde 4-20 mA uitgang.
3.4. Andere
Men kan een bijkomende filter selecteren om een dempend effect
te bekomen bij turbulente werkingsvoorwaarden.
Om ongewenste wijzigingen in de parameters te voorkomen, zijn
deze beschermd met een paswoord.
De regelaar LC2250 kan via infra rood communiceren met
nabijgelegen regelaars van Spirax Sarco.
ontworpen als een slave unit – zie het hoofdstuk mbt
communicatie.
LC2250
Zie
ook
het
hoofdstuk
Er is tevens een
De LC2250 is
- 3 / 14 -
ivb
