SMA Solar Technology AG
Positie
A
B
C
D
E
F
GEVAAR!
Levensgevaar door hoge spanningen bij een fout in de kabel van de SMA Power
Balancers!
• De meegeleverde siliconenslang bij iedere Sunny Mini Central over de plus- en de
minleiding van de kabel schuiven.
• De siliconenslang vervolgens tot de gewenste lengte inkorten.
• De siliconenslang moet de kabel in de behuizing van de omvormer volledig
omsluiten.
3. In iedere Sunny Mini Central dient de kabelafscherming op de aansluiting van de aardleiding
PE (C) geaard te worden.

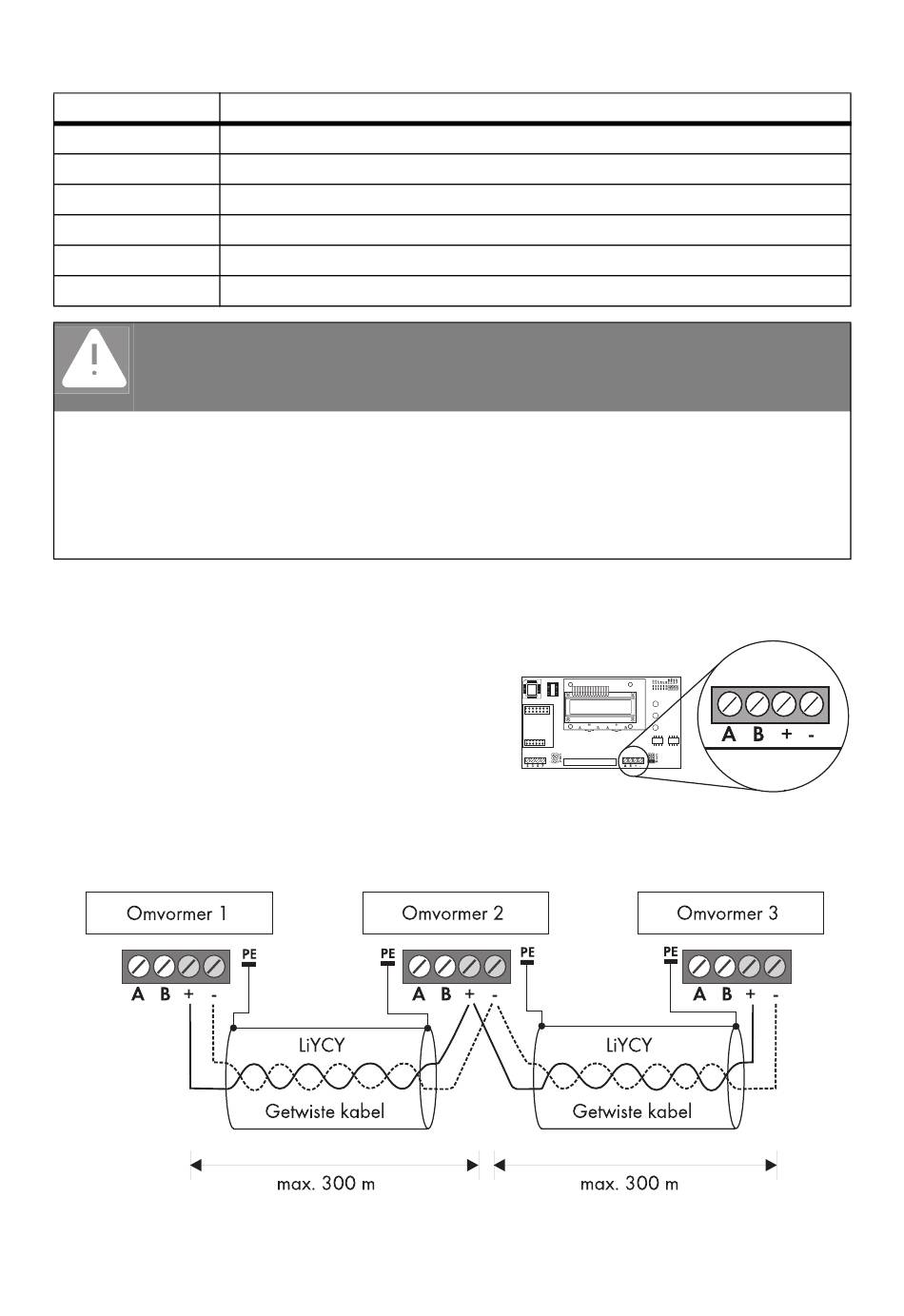

4. De aders van de plus- en de minkabel van iedere
Sunny Mini Central dienen van adereindhulzen
voorzien en op de plus- en de minpool van het
klemmenblok (D) aangesloten te worden.
5. Om de drie Sunny Mini Centrals met elkaar te
verbinden moeten de plus- en minleidingen van de
twee buitenste Sunny Mini Centrals bij het
klemmenblok van de middelste Sunny Mini Central
op elkaar aangesloten worden.
De kabellengte tussen twee Sunny Mini Centrals mag hierbij niet meer dan 300 m bedragen.
Installatiehandleiding
Beschrijving
Openingen in de bodem van de behuizing van de Sunny Mini Central
Siliconenslang / kabeltraject
Platte plug voor de aarding van de kabelafscherming
Schroefklemmen voor de aansluiting van de bekabeling
Insteekplaats voor de jumper
Schroefklemmen voor de draadbrug
Elektrische aansluiting
SMC70HV-INL093740
35
