6.1
Instalación Eléctrica (de Fábrica)
RL 70/M
RL 100/M - RL 130/M
Quemadores RL 70/M - RL 100/M - RL 130/M
Los modelos RL 70-100-130/M salen de fábrica previstos
para una alimentación eléctrica a 400 V.
Si la alimentación es a 230 V, cambiar la conexión del
motor (de estrella a triángulo) y la regulación del relé tér-
mico.
All manuals and user guides at all-guides.com
Instalación eléctrica
15
E

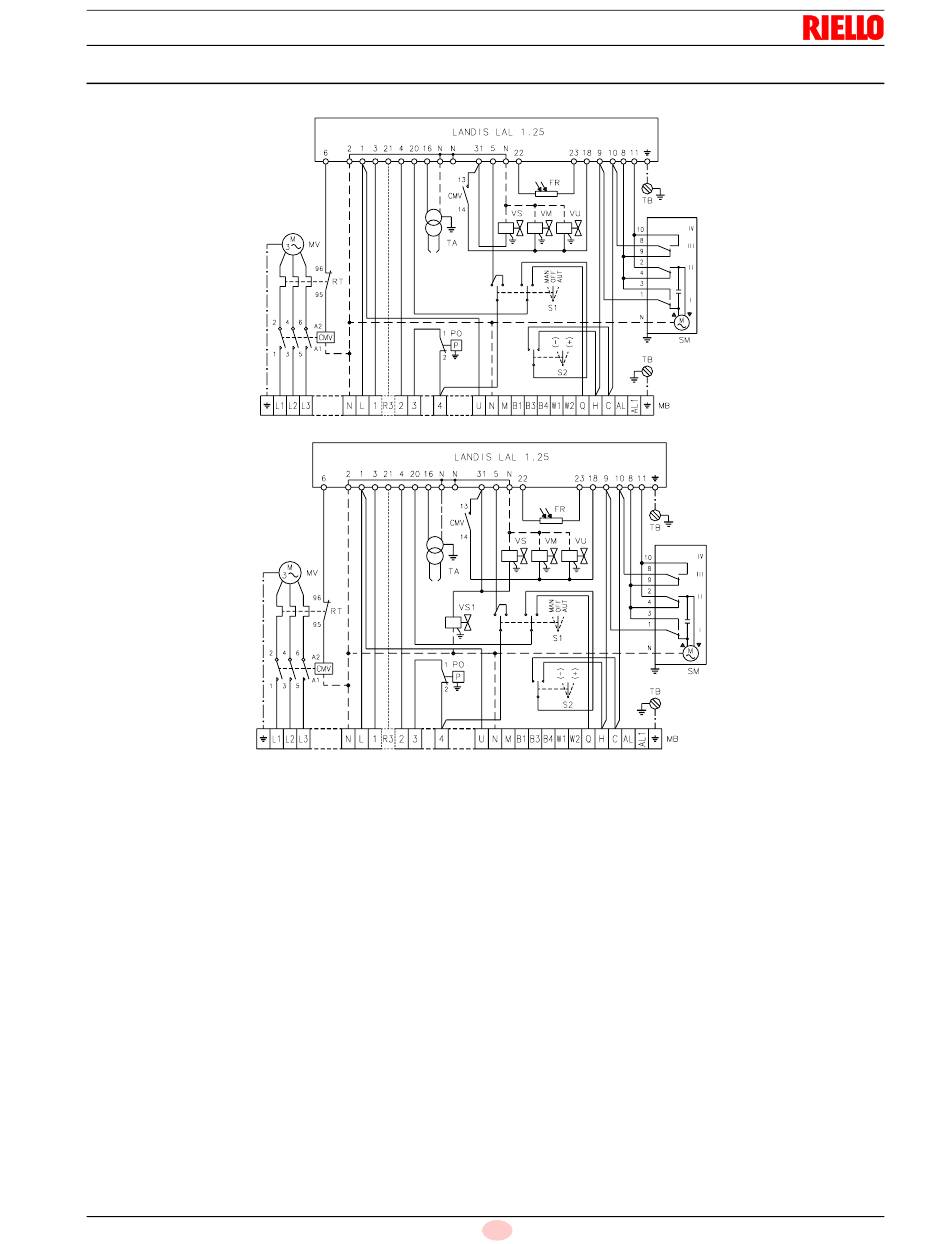

Leyenda esquema (Fig. 14) - (Fig. 15)
CMV
- Contactor motor
LAL 1.25
- Caja de control
FR
- Fotorresistencia
MB
- Regleta conexiones quemador
MV
- Motor ventilador
PO
- Presostato aceite
RT
- Relé térmico
S1
- Interruptor para funcionamiento:
MAN = manual
AUT
= automático
OFF
= paro
S2
- Pulsador para:
–
= disminución de potencia
+
= aumento de la potencia
SM
- Servomotor
TA
- Transformador de encendido
TB
- Conexión a tierra quemador
VM
- Válvula en la impulsión de la bomba
VS
- Válvula en la impulsión de la bomba
(de seguridad)
VS1
- Válvula en el retorno de la boquilla
(de seguridad)
VU
- Válvula en el retorno de la boquilla
Fig. 14
D1187
Fig. 15
D1188
5996
