Aria CTC Installation Instructions
OPMERKING: Het bedradingsschema is inclusief de bedrading van de verlichtingsset. Het
bedradingsschema van het licht en de schakelaar worden weggelaten als er geen verlichtingskit
wordt gebruikt met de plafondventilator.

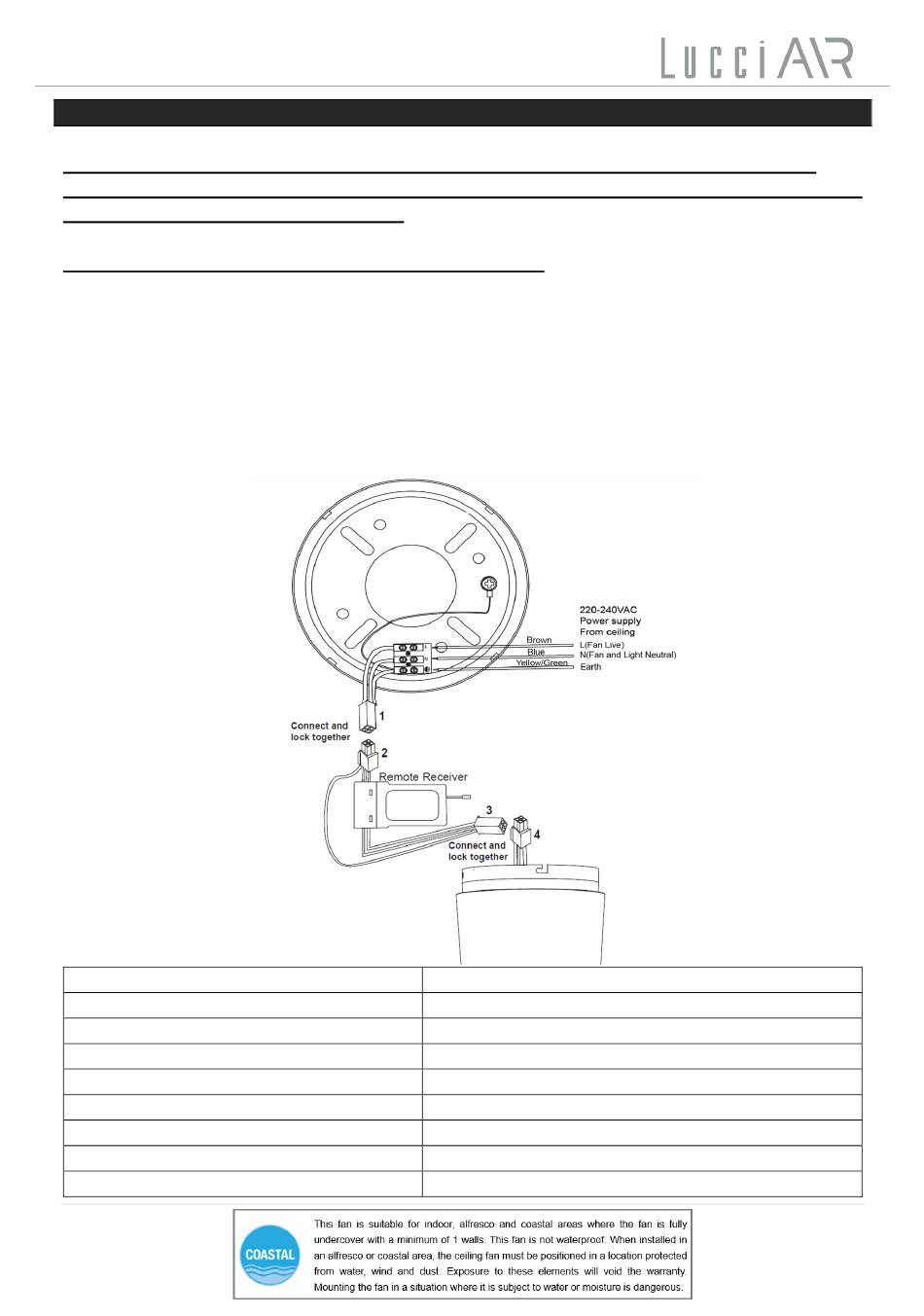

MODELLEN MET AFSTANDSBEDIENING DIAGRAM (Fig.5):
Sluit de draden L, N en Aarde aan op het klemmenblok van de montagebeugel volgens het
-
onderstaande schema in Fig. 5.
Steek de snelkoppelingen van de montagebeugel (1) en van de afstandsontvanger (2) in elkaar en
-
zorg ervoor dat ze vergrendelen.
Sluit de snelkoppelingen van de ontvanger op afstand (3) en van de ventilator (4) op elkaar aan en
-
zorg dat ze vergrendelen.
Plaats de afstandsbedieningsontvanger in de hangende luifelholte van de motor samen met de
-
andere interne bedrading.
220-240VAC Power supply from ceiling
L (Fan Live)
N (Fan and Light Neutral)
Earth
Brown
Blue
Yellow/Green
Connect and lock together
Remote Receiver
65 | P a g e
ELEKTRISCHE BEDRADING VAN DE VENTILATOR
220-240VAC Stroomvoorziening via plafond
L (Ventilator onder stroom)
N (Ventilator en licht neutraal)
Aarding
Bruin
Blauw
Geel/Groen
Verbinden en vergrendelen
Afstandsbedieningsontvanger
Fig. 5
