2.1 Montage
Zorg ervoor dat u over voldoende plaats beschikt. Bui-
ten de groep moet ook plaats voorzien worden voor de
omhullingen buiten de groep (minimum 400 mm boven de
groep), voor de aansluiting van de condensaatuitgangen
(volgens het voorziene materiaal, minstens 100 mm onder
de groep), voor het manipuleren van de interne vochtig-
heidsmeter (200 mm rechts van de groep) en voor het
onderhoud en het vervangen van de fi lters (600 mm voor
de groep).
600 mm
De montagesteun wordt horizontaal aan de wand be-
vestigd. Bevestig de steun van rechts te beginnen. Dit
eerste bevestigingspunt bepaalt de positie van uw groep.
Laat minstens 26 cm vrije ruimte over rechts van dit punt
(waardoor de interne vochtigheidsmeter van de groep
gehanteerd kan worden). Boven het bevestigingspunt
moet er minimaal 202 mm vrije ruimte zijn (= hoogte van
de aansluitingen) + hoogte van de geïsoleerde bochten +
60 mm speling.
Voor een geïsoleerd bochtstuk met een diameter van
minder dan 180 mm bedraagt deze hoogte 202 mm
(groep) + 304 mm (elleboog) + 60 mm (speling) = 602 mm.
In geval van gebruik met andere diameters of andere ma-
terialen moet deze hoogte door de installateur aangepast
worden.
Eens de eerste schroef werd bevestigd, zet u de steun ho-
rizontaal (met een waterpas). Markeer de andere bevesti-
gingspunten en breng de schroeven aan.

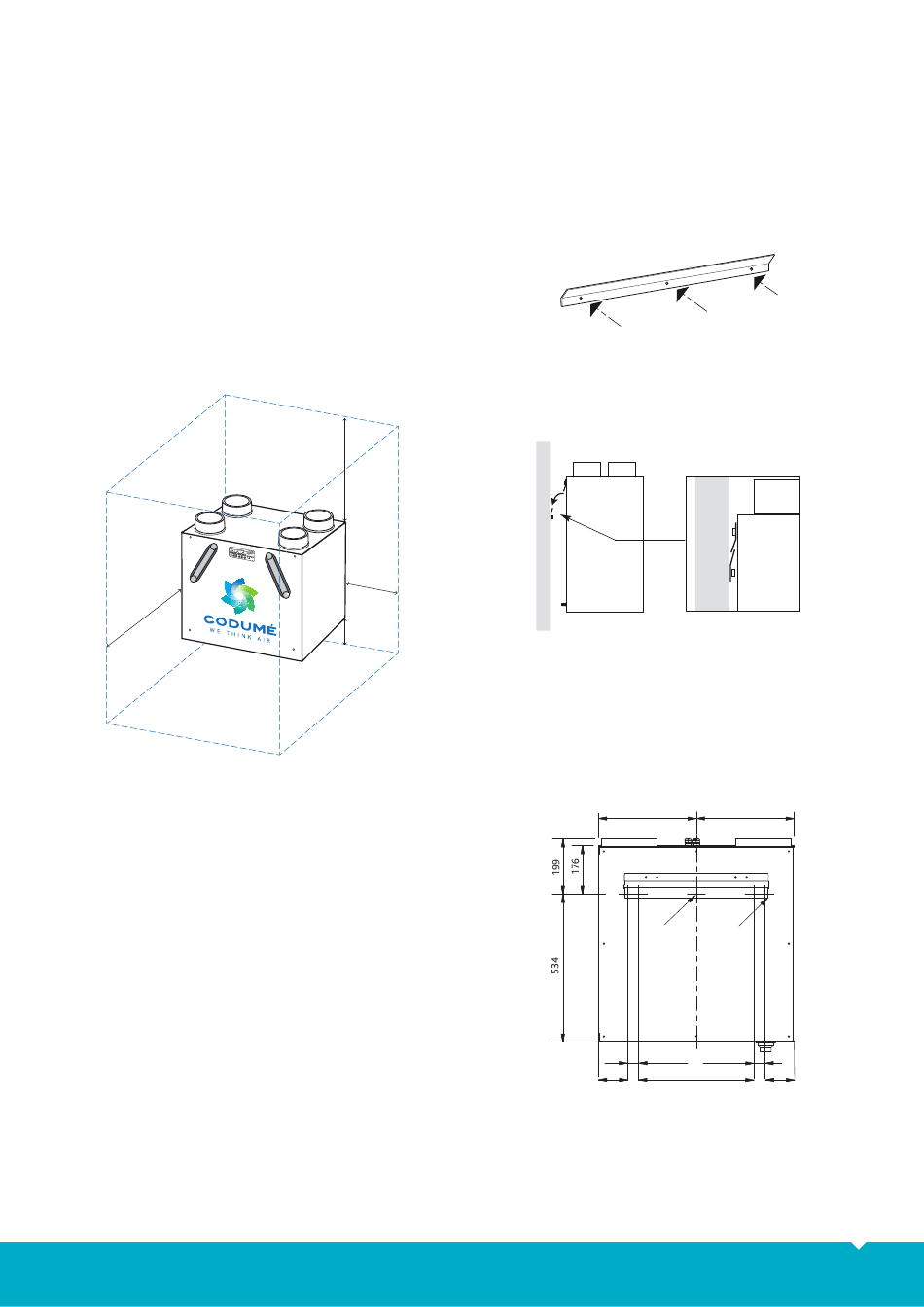

Illustratie 2
Installeer vervolgens het toestel op de steun en zorg er-
voor dat de houder van het toestel correct wordt vastge-
zet op de wandsteun.
Illustratie 3
400 mm
200 mm
100 mm
Opmerking:
breedte) en verticaal waterpas staat. Dat vermijdt het eventu-
eel overlopen van de interne opvangbak voor condensatie.
2.2 Afmetingen van het toestel
in wandmontage
INSTALLATIE EN ONDERHOUD GAMMA NANAKIA
GAMMA NANAKIA ST & RF
Bevestiging van de montagesteun op de muur.
Monteer het toestel op de wandsteun.
Zorg ervoor dat de groep horizontaal (lengte en
=
5 bevestigings-
Muursteun
punten
40.0 CRS
40.0 CRS
416.0 CRS
