Figuur 1. Aansluitingen, knoppen en lampjes aan de voorkant
1
Lampje voor activiteit vaste-schijfstation
2
Netvoedingslampje
3
Aan/uit-schakelaar
4
Uitwerpknop van optische schijf
Aansluitingen en onderdelen aan de achterkant van de computer
In Figuur 2 "Locatie van aansluitingen en onderdelen achterkant" op pagina 7 ziet u waar de aansluitingen en
onderdelen aan de achterkant van de computer zich bevinden. Sommige aansluitingen op de achterkant van
de computer zijn voorzien van een kleurcode. Dit vergemakkelijkt de aansluiting van de kabels.

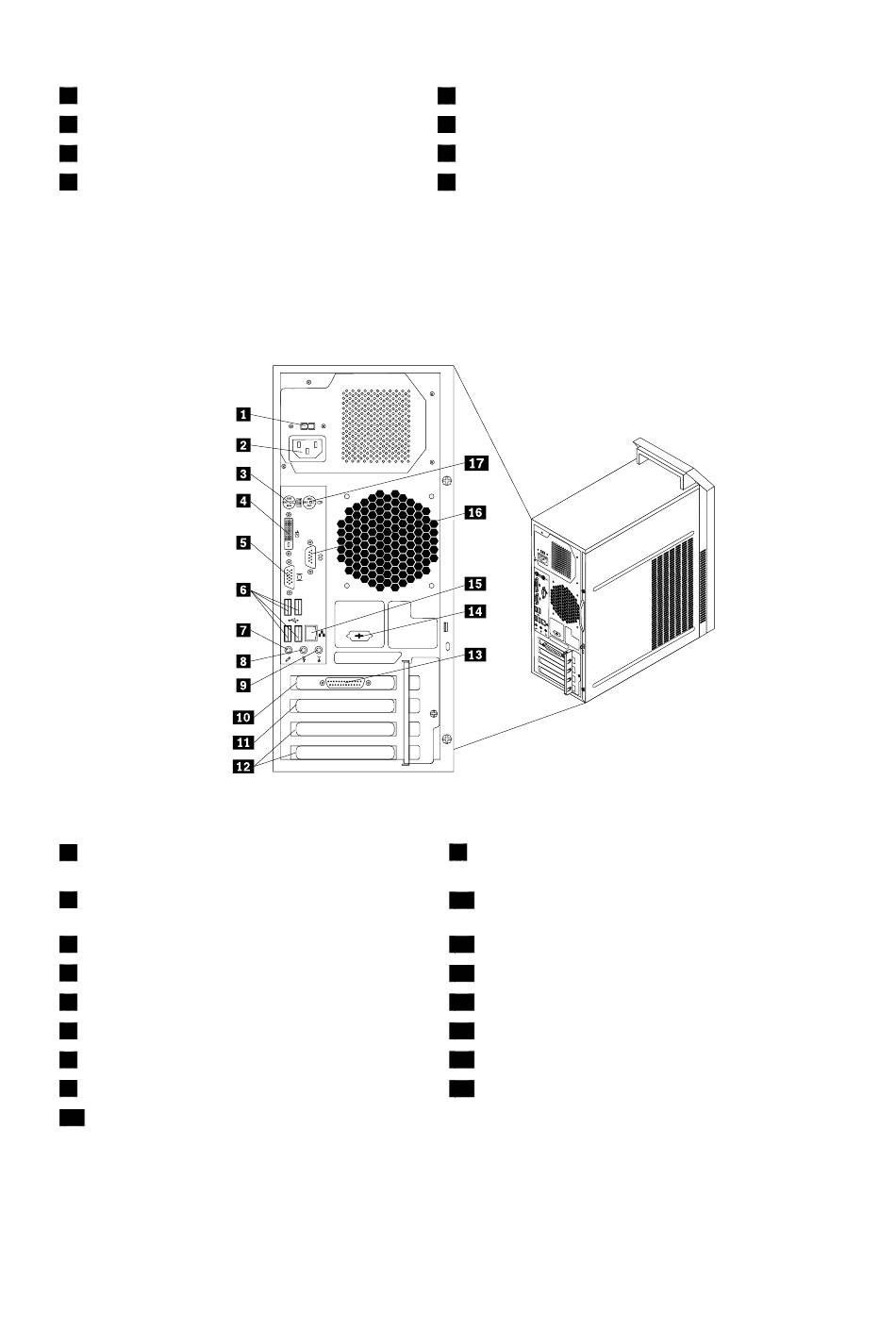

Figuur 2. Locatie van aansluitingen en onderdelen achterkant
1
Voltageschakelaar (vooraf geïnstalleerd op
bepaalde modellen)
2
Aansluiting voor netsnoer
3
PS/2-toetsenbordaansluiting
4
DVI-beeldschermaansluiting
5
VGA-beeldschermaansluiting
6
USB-aansluitingen (4)
7
Microfoonaansluiting
8
Audio lijnuitgang
17
PS/2-muisaansluiting
5
USB-poort
6
Aansluiting voor hoofdtelefoon
7
Microfoonaansluiting
8
USB-poort
9
Audio lijningang
10
Sleuf voor PCI Express x16 grafische kaart
11
Sleuf voor PCI Express x1-kaart
12
Sleuven voor PCI-kaarten (2)
13
Parallelle poort (op bepaalde modellen)
14
Seriële poort (op bepaalde modellen)
15
Ethernet-poort
16
Seriële poort
.
Hoofdstuk 1
Productoverzicht
7
