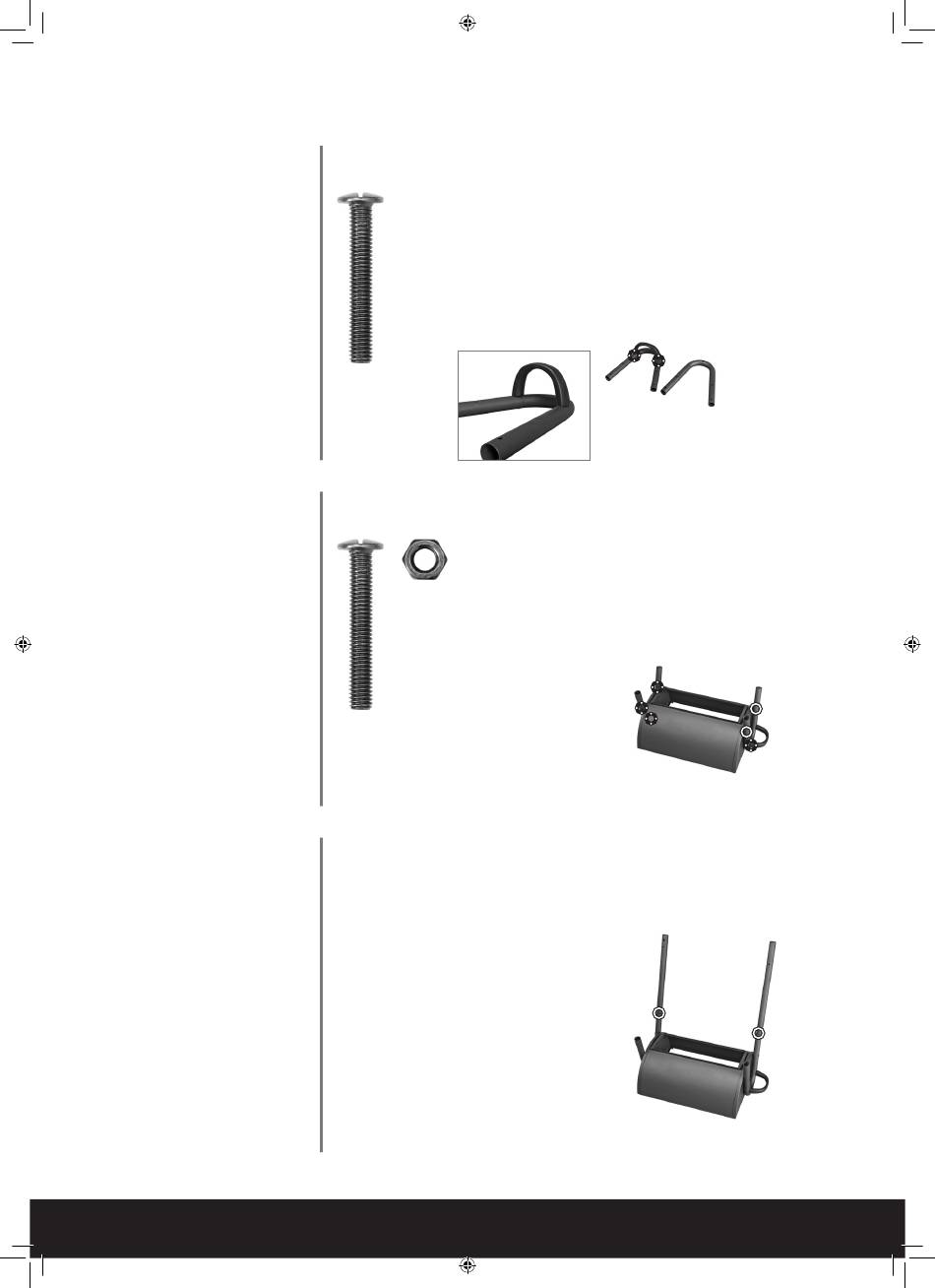

Montage
Stützbeinbügel 2x
Griff 1x
Schraube M6x40 2x
Den Griff mit Hilfe der 2 Schrauben
M6x40 an den Stützbeinbügel mit 7
Bohrungen montieren.
Feuerkammer 1x
Stützbeinbügel 2x
Schraube M6x40 6x
Mutter M6 6x
Die zwei Stützbeinbügel mit Hil-
fe der 6 Schrauben M6x40 und
6 Muttern M6 an die Feuerkammer
montieren.
Sicherstellen, dass die Nietmutter in
der Feuerkammer nach hinten zeigt,
wobei der Griff an der rechten Seite
ist. Die Muttern zeigen nach innen.
Stützbein 2x
Die zwei Stützbeine (kurz und lang)
so an die Rückseite der Stützbein-
bügel montieren, dass die Schrau-
benlöcher deckungsgleich mit
den kleinen, nach vorn zeigenden
Bohrungen sind.
Darauf achten, dass sich das kürze-
re Stützbein gegenüber dem Stütz-
beinbügel mit dem Griff befindet.
10 | DEUTSCH
1
2x
M6x40
2
6x
6x
M6x40
Mutter
3
