Kabelvereisten
Tab. 57
Kabelvereisten voor FXO netwerkinterface
Kernparen × kernen
Met draden
Draaddiameter, kern
Afscherming
Resistentie
4. 7. 3
Eindstationinterfaces
4. 7. 3. 1
DSI eindstationinterfaces
Het installeren van de overeenkomstige interfacekaarten betekent dat DSI netwerkin-
terfaces beschikbaar zijn op de RJ45 aansluitpunten op het voorpaneel van de kaar-
ten. De mogelijke RJ45 aansluitpunten zijn in kleur gemarkeerd in de onderstaande fi-
guur.

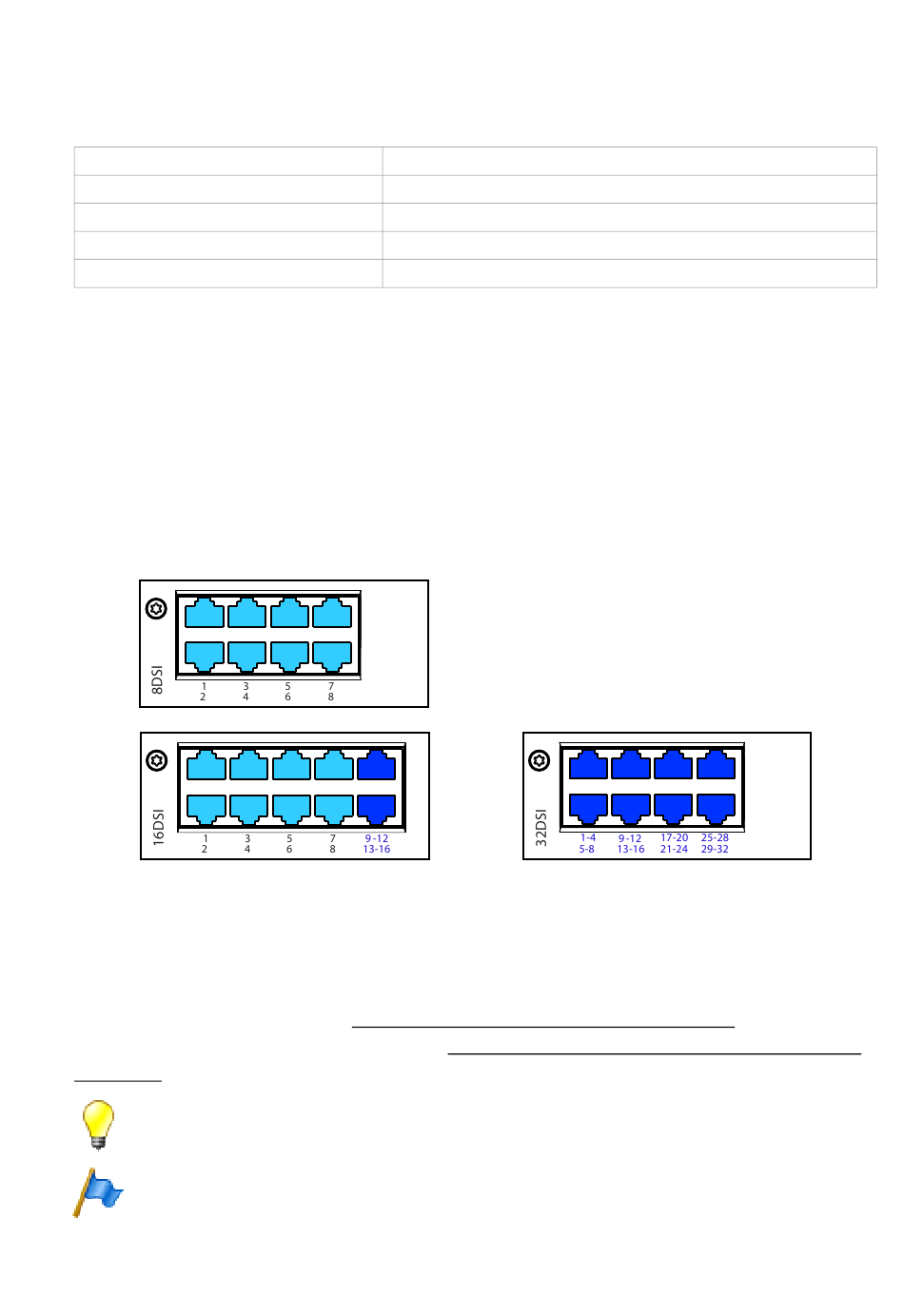

Fig. 45
Aansluitmogelijkheden voor DSI netwerkinterfaces
Op eindstationskaarten met 16 of meer interfaces worden sommige of alle RJ45 con-
tactpunten meerdere keren toegewezen. De signalen kunnen opnieuw worden ge-
splitst naar individuele RJ45 aansluitpunten met behulp van netwerkkabels en de ven-
tilator buiten paneel FOP (zie "Ventilator buiten paneel FOP", page 163) of met 8-vou-
dig toegewezen aansluitkabels (zie bijv. "Geprefabriceerde systeemkabel 4 x RJ45",
page 123).
Tip
Meervoudig toegewezen RJ45 aansluitpunten zijn in het blauw gecodeerd.
Opmerking
Circuittype volgens EN/IEC 60950: SELV
Mitel 470
syd-0679/2.2 – R6.2 – 05.2020
1 × 2
niet vereist
0,4 ... 0,8 mm
niet vereist
max. 2 × 250 Ω
Installatie
141
