3.2.7 CV-installatie meerdere zones
Wanneer de Masterwatt Calida wordt aangesloten op een cv-installatie, in combinatie met

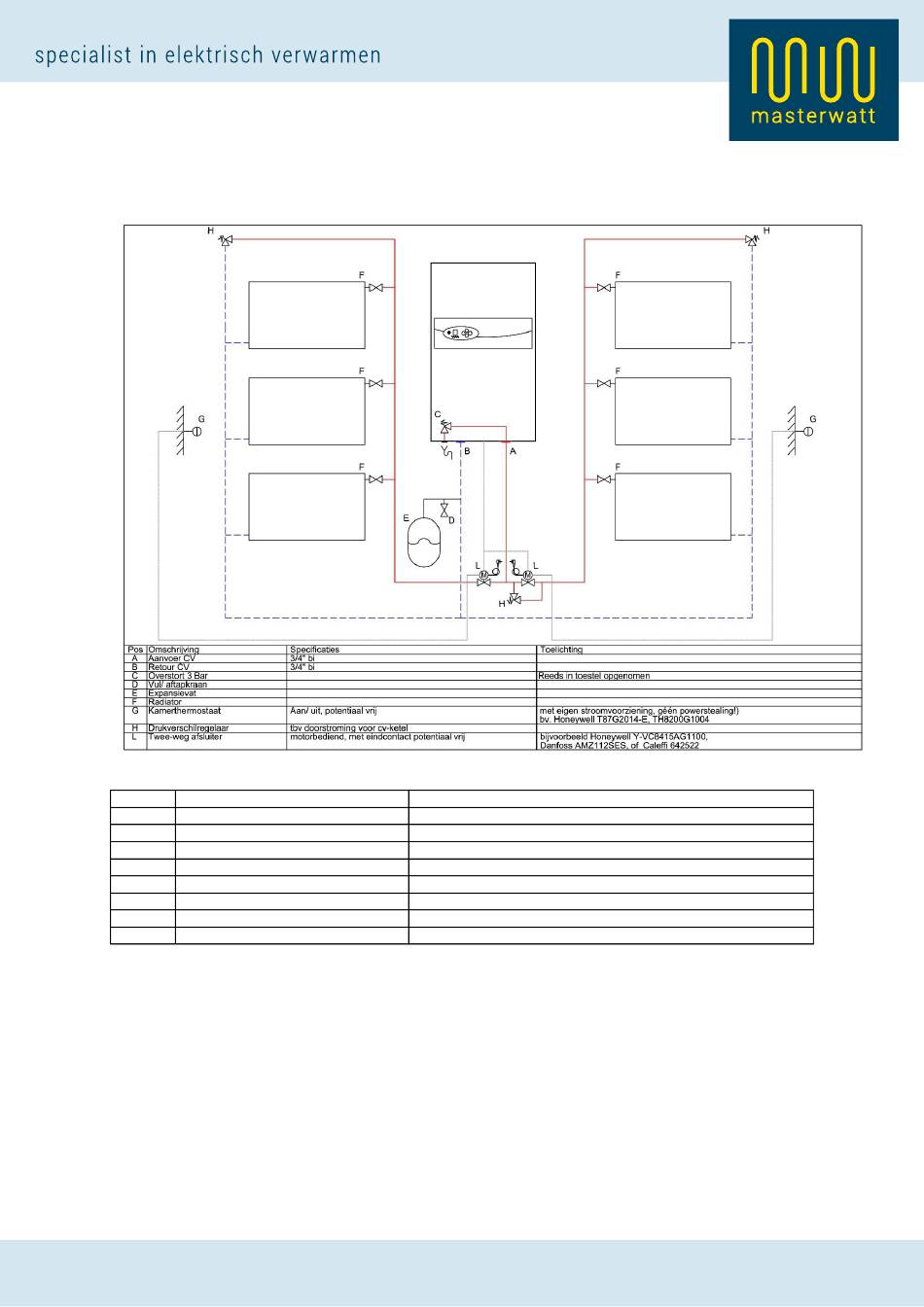

meerdere individueel geregelde zones, is onderstaand principeschema van toepassing:
In de parameters dient u de volgende zaken in te stellen:
1
Vermogen toestel
2
bedrijfsmodus pomp
3
Aantal Elementen in werking
4
Bedrijfsmodus ketel
5
Temperatuur tapwater in boiler
6
Type tapwatersensor
7
Vergrendeling onder minimale druk
8
Aantal ketels in cascade regeling
9
Type flowsensor
Gebruik tweeweg zone afsluiters met eindcontact, zoals genoemd in het principeschema.
De zone afsluiters dienen een eigen voeding te hebben (meestal via een meegeleverde
transformator). De verschillende on/off kamerthermostaten schakelen de bijbehorende
afsluiter open.
Stel maximaal vermogen in volgens typeplaatje
G1/G2/G3 afhankelijk van het gewenste vermogen
no (stel bij cv de maximale ontwerp aanvoertemperatuur in)
