1. Aandrijfas
2. Afstandsstuk
2.
Steek de aandrijfpoelie in het afstandsstuk en
op de aandrijfas
Opmerking:
Zorg dat de lipjes van de poelie
in de sleuf in de aandrijfas zitten.
3.
Bevestig de poelie en het afstandsstuk aan de
aandrijfas met een flenskopbout (⅜" x 2"); zie

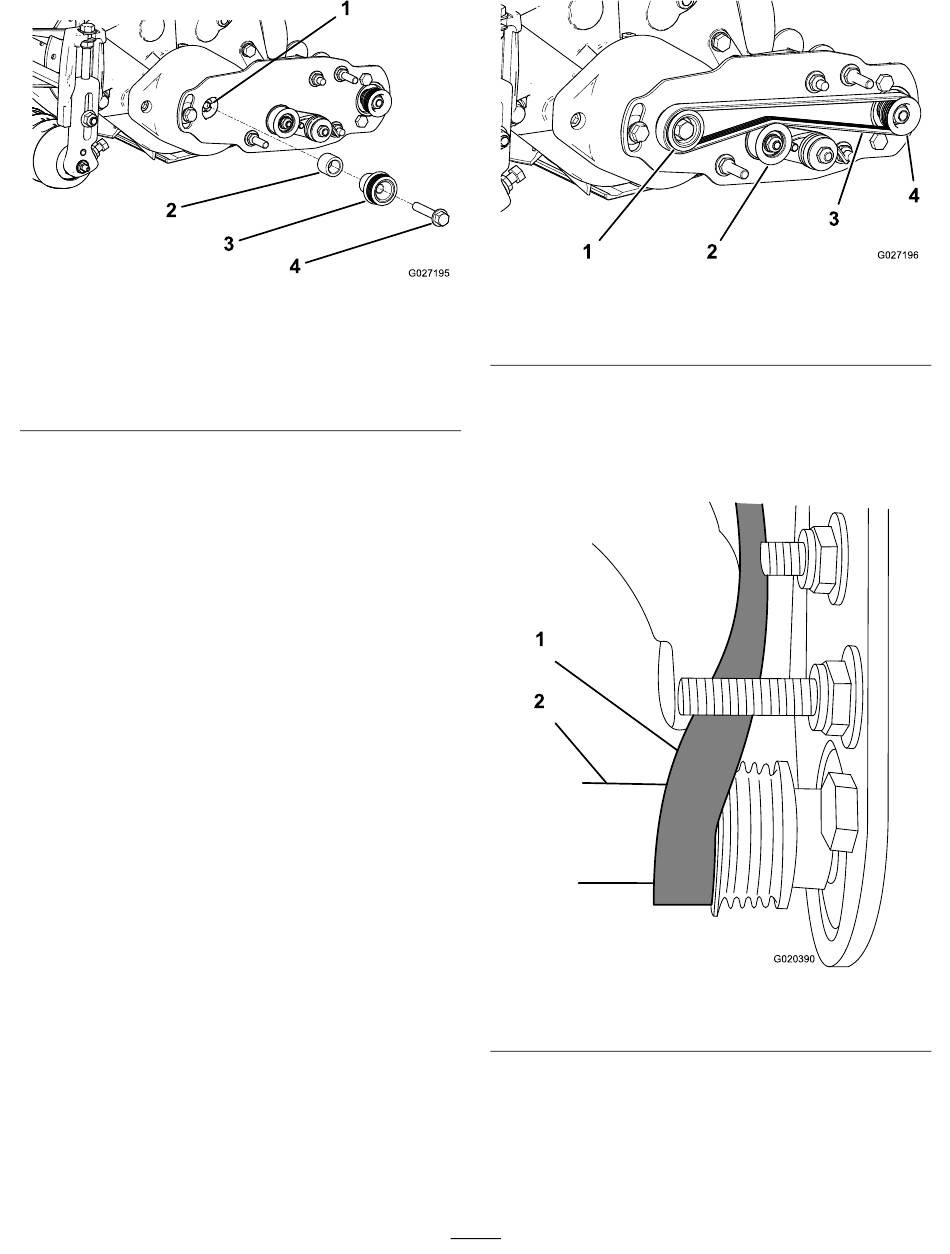

Figuur
15.
Opmerking:
Draai de bout vast met een
torsie van 47 tot 54 N·m .
Belangrijk:
Als de bout niet goed is
vastgedraaid, zal de bout losraken.
De riem monteren
1.
Plaats de riem als volgt op de poelies:
•
Leg de riem rond de aandrijfpoelie en
vervolgens over de bovenzijde van de
spanpoelie
(Figuur
Figuur 15
3. Aandrijfpoelie
4. Flenskopbout (3/8 x
2 inches) – draai vast
met een torsie van 47 tot
54 N·m.
(Figuur
15).
16).
g027195
1. Aandrijfpoelie
2. Spanpoelie
•
Begin de riem aan te brengen op de
aangedreven poelie
•
Gebruik een 9/16" diepe dop om de borstel
te draaien en de riem om de aangedreven
poelie te leiden
1. Riem
Belangrijk:
riem goed in de groeven van de poelies
zitten en dat de riem zich in het midden van
de spanpoelie bevindt.
2.
Druk de spanpoelie omlaag om te controleren of
het geheel vrij kan draaien.
7
Figuur 16
3. Riem
4. Aangedreven poelie
(Figuur
17).
(Figuur
17).
Figuur 17
2. 9/16" diepe dop
Controleer of de ribbels op de
g027196
g020390
