MIG/MAG-lassen
•
Het toortsslangpakket languit uitspreiden.
•
Drukunits losmaken en omklappen (de spanunits met de tegendrukrollen klappen automatisch
omhoog).
•
Wikkel de lasdraad voorzichtig van de draadspoel en voer hem door de draadinvoernippel via de rillen
van de aandrijfrollen en door de geleidingsbuis in het capillair resp. de teflonkern met geleidingsbuis
naar binnen.
•
Druk de spanunits met tegendrukrollen weer naar beneden en klap de drukunits weer omhoog (de
draadelektrode moet in de groef van de aandrijfrol liggen).
•
De aanpersdruk op de instelmoeren van de drukunit instellen.
•
Druk op de invoerknop tot de draadelektrode bij de lastoorts naar buiten komt.
Verhoogde slijtage door ongeschikte aanpersdruk!
Door een ongeschikte aanpersdruk wordt de slijtage van de draadtoevoerrollen
verhoogd!
•
De aanpersdruk moet bij de instelmoeren van de drukunits zo worden ingesteld dat de
draadelektrode wordt getransporteerd, echter doorslipt als de draadspoel blokkeert!
•
De aanpersdruk van de voorste rollen (in de toevoerrichting gezien) hoger instellen!
5.8.5
Instelling spoelrem
Pos. Symbool Beschrijving
1
•
Inbusbout (8 mm) in wijzerzin aantrekken om de remwerking te verhogen.
Draai de spoelrem tot zo ver aan dat deze bij het stoppen van de draadtoevoermotor niet
naloopt en tijdens bedrijf niet blokkeert!
38
0
Inbusbout

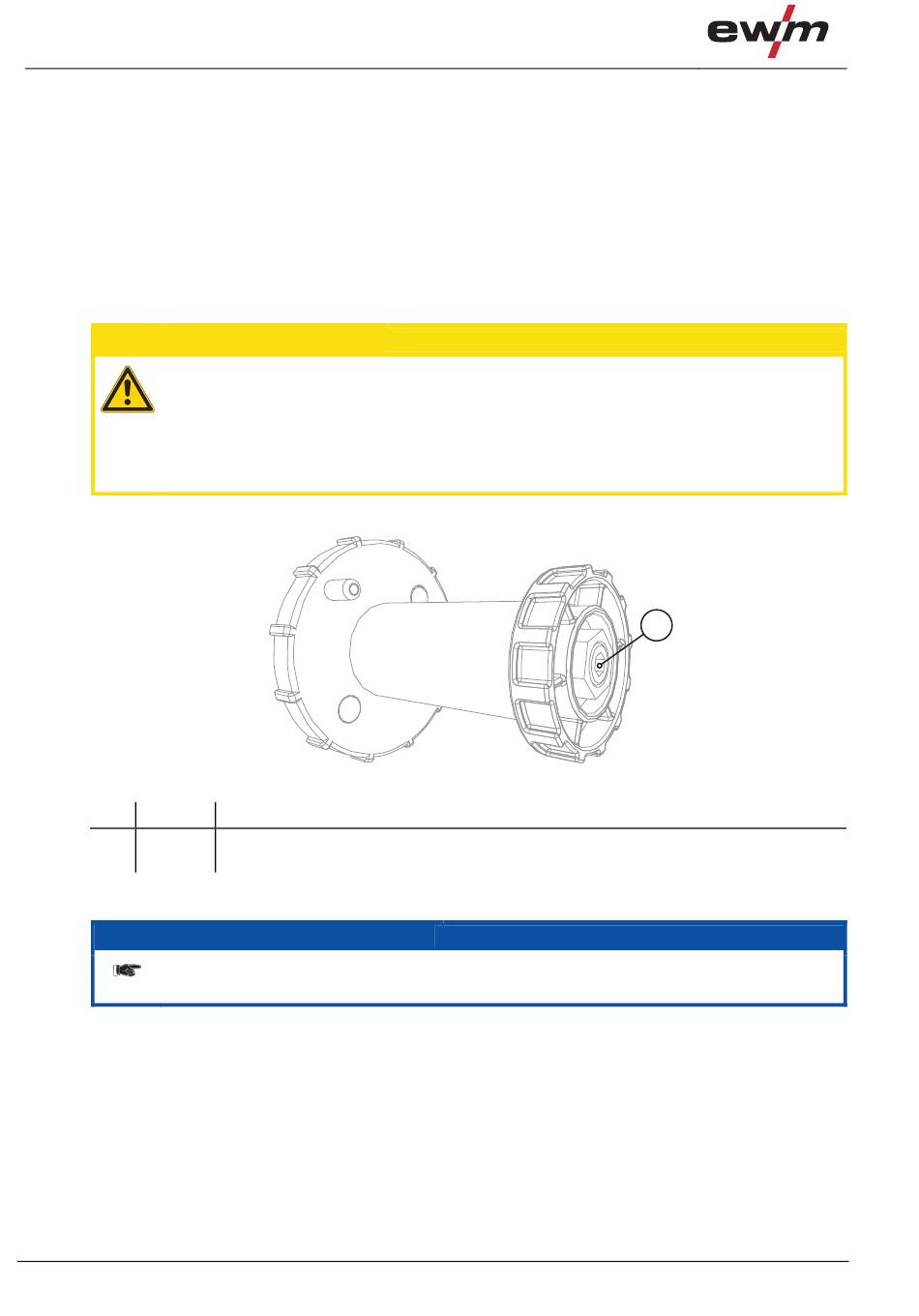

Bevestiging van de draadspoelhouder en afstelling van de spoelrem
VOORZICHTIG
Afbeelding 5-8
INSTRUCTIE
1
099-005245-EW505
30.01.2012
