OPMERKINGEN
• Gebruik geen anti-oxidatiemiddel bij het solderen van de leidingen. Resterend vuil en dergelijke kan ver-
stopping van de leidingen veroorzaken of een defect.
• Gebruik geen vloeimiddel bij het solderen van de koppelstukken van de koelmiddelleidingen.
Bij gebruik van een vloeimiddel op chloorbasis kunnen de leidingen corroderen en de chloor kan tevens ver-
slechtering van het glijmiddel veroorzaken, wat een nadelige invloed heeft op het koelmiddelleidingsysteem.
Gebruik fosforkoper soldeer (BCuP-2: JIS Z 3264/B-Cu93P-710/795: ISO 3677) die geen vloeimiddel vereist.
6-4 UITKIEZEN VAN DE LEIDINGMAAT
Uit Aansluitvoorbeeld 1 en 2 hieronder en Tabel 1 en 2 kiest u de leidingmaat tussen de buitenunit (koelm-
iddel-aftakkingskit) en de BS-unit, en tussen de BS-unit en de binnenunit (koelmiddel-aftakkingskit).
De gesloten leidingkit (KHFP26A100C) moet na zorgvuldige overweging worden gebruikt voor installatie van
een 6-aftakkingstype (BSV6Q100PV1) als 5 aftakkingen en een 4-aftakkingstype (BSV4Q100PV1) als
3 aftakkingen en dient dan te worden aangesloten op de aftakking die niet met een binnenunit is verbonden.

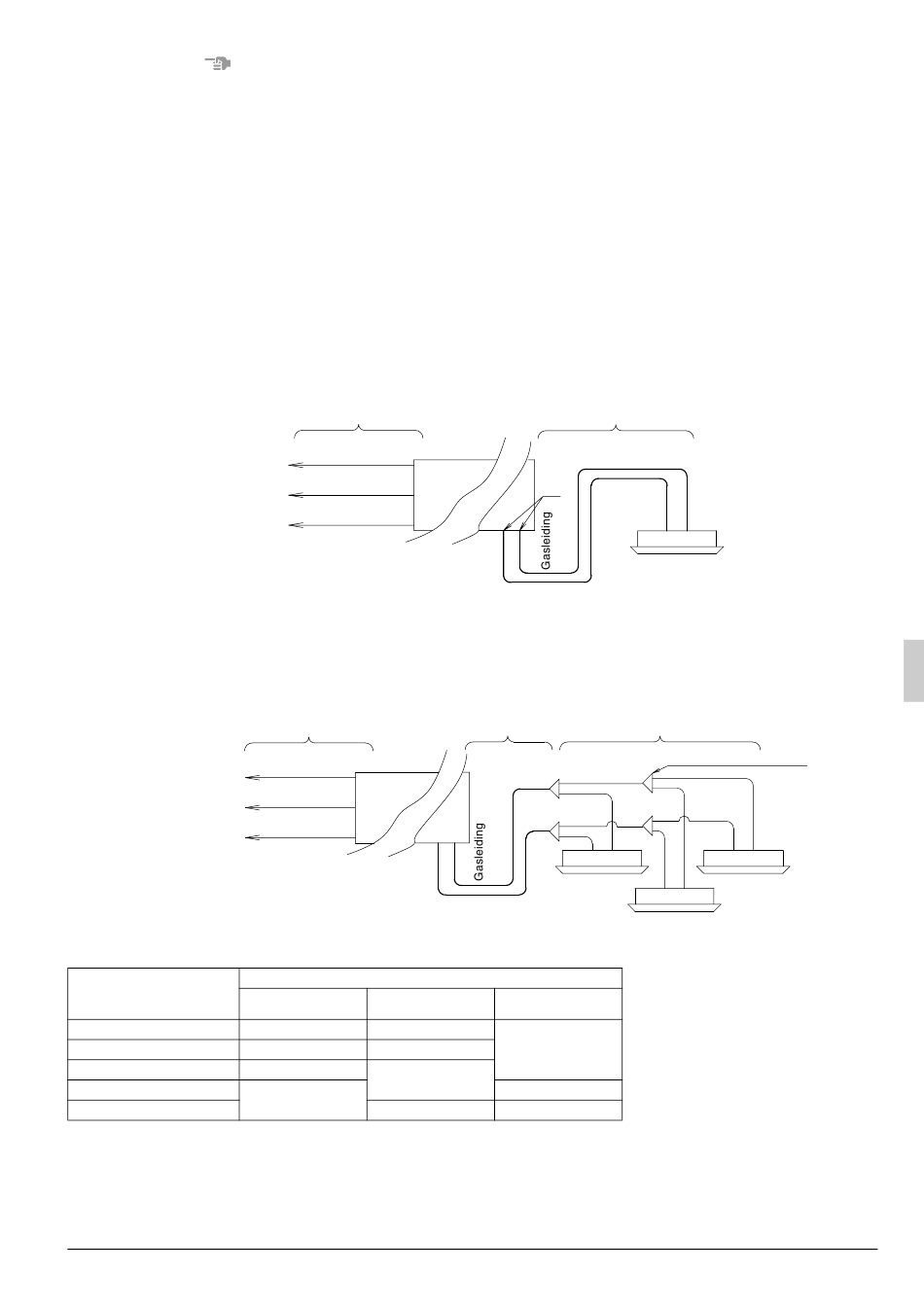

Aansluitvoorbeeld 1: Wanneer er 1 binnenunit is aangesloten benedenwaarts van de BS-unit
Naar de koelmiddel-
aftakkingskit of de
buitenunit
Aansluitvoorbeeld 2: Wanneer er een aftakking is benedenwaarts van de BS-unit
Bepaal met behulp van Tabel 1
de totale capaciteit van de
aangesloten binnenunits.*1
Naar de koelmiddel-
aftakkingskit of de
buitenunit
Tabel 1 Totale capaciteit van de binnenunit en leidingmaat
Capaciteitsindex van
de binnenunits
(Q)
Q < 150
150 ≤ Q < 200
200 ≤ Q < 290
290 ≤ Q < 420
420 ≤ Q ≤ 600
*1 Voor de verbinding met de hoofdleiding wordt u verwezen naar de installatiehandleiding die bij de buite-
nunit wordt geleverd of het machinegegevensboek.
Nederlands
Bepaal met behulp van Tabel 1
de totale capaciteit van de
aangesloten binnenunits. *1
<Omhoog>
Gasaanvoerleiding
BS-unit
HP/LP-gasleiding
Vloeistofleiding
Vloeistofleiding
Gebruik de volgende leidingen:
Gasleiding: φ15,9 × 1,0
Vloeistofleiding: φ9,5 × 0,8
<Omhoog>
Gasaanvoerleiding
BS-unit
HP/LP-gasleiding
Vloeistofleiding
Vloeistofleiding
Leidingafmeting (buitendiameter × minimale wanddikte)
Gasaanvoerleiding
HP/LP-gasleiding
φ15,9 × 0,99
φ12,7 × 0,80
φ19,1 × 0,80
φ15,9 × 0,80
φ22,2 × 0,80
φ19,1 × 0,80
φ28,6 × 0,99
φ28,6 × 0,99
Kies uit Tabel 2 afhankelijk van
het capaciteitstype van de
binnenunit.
<Omlaag>
*2
Binnenunit
<Omlaag>
Raadpleeg de installatiehandleiding en het
machinegegevensboek dat bij de buitenunit
wordt geleverd om de maat te bepalen van de
(mm)
leidingen die met de koelmiddel-aftakkingskits
zijn verbonden en de leidingen waarmee de
koelmiddel-aftakkingskits en de binnenunits
zijn verbonden.
<Omlaag>
Binnenunit
Binnenunit
(mm)
Vloeistofleiding
φ9,5 × 0,80
φ12,7 × 0,80
φ15,9 × 0,80
Koelmiddel-aftakkingskit
Binnenunit
