Toro Workman GTX Installatie-Instructies pagina 5
Set voor achteruitrijalarm
Verberg thumbnails
Zie ook voor Workman GTX:
- Gebruikershandleiding (60 pagina's) ,
- Installatie-instructies (33 pagina's) ,
- Installatie-instructie (21 pagina's)
Inhoudsopgave
5. Steek het alarm in de opening in het achterframepaneel
en schroef de dop op het alarm

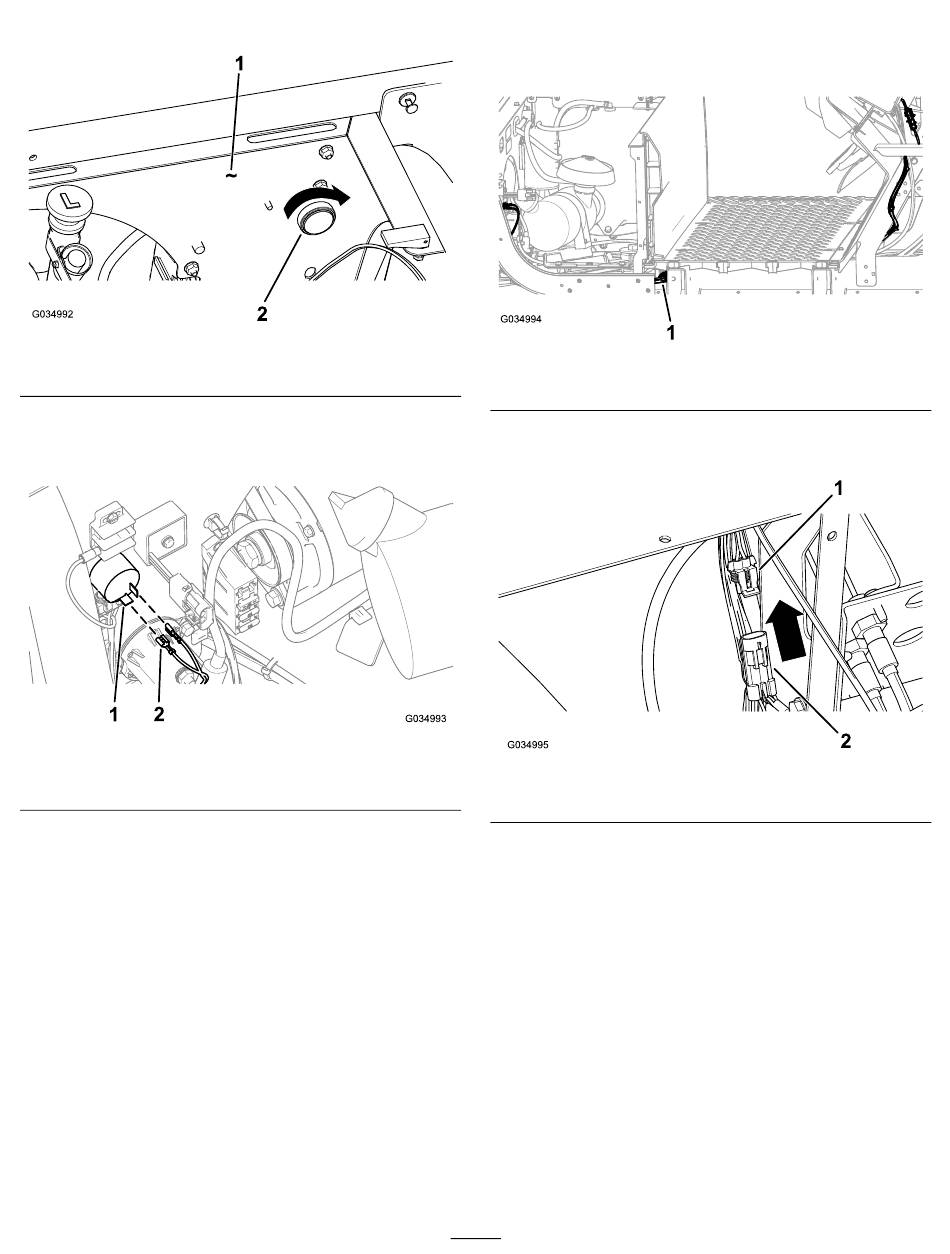

Figuur 9
1. Achterframepaneel
6. Verbind de 2 vrouwelijke aansluitingen van de
kabelboom van de set met de 2 mannelijke
aansluitingen van het alarm
Figuur 10
1. Mannelijke aansluiting van
het alarm
(Figuur
9).
2. Dop voor alarm
(Figuur
10).
2. Vrouwelijke aansluiting op
de kabelboom van de set
7. Gebruik een trekveer om de optieaansluiting naar
de voorzijde van de machine te leiden, onder de
voetplaat en door het dashboard, en breng waar nodig
kabelbinders aan
1. Kabelboom van set
8. Sluit de optieaansluiting aan op de optiestekker van de
machinekabelboom
1. Optiestekker
5
(Figuur
11).
Figuur 11
(Figuur
12).
Figuur 12
2. Optieaansluiting
