1. Vergrendeling grasvanger
5
Deflector van de
geluiddemper monteren
Benodigde onderdelen voor deze stap:
1
Deflector van geluiddemper
2
Flensmoer (⅜")
2
Slotbout (⅜" x 1¼")
Procedure
Monteer de deflector van de geluiddemper aan de
zijkant van het frame van de grasvanger
Opmerking:
Zorg ervoor dat de deflector van de
geluiddemper over de uitlaatpijp van de geluiddemper
is geplaatst.

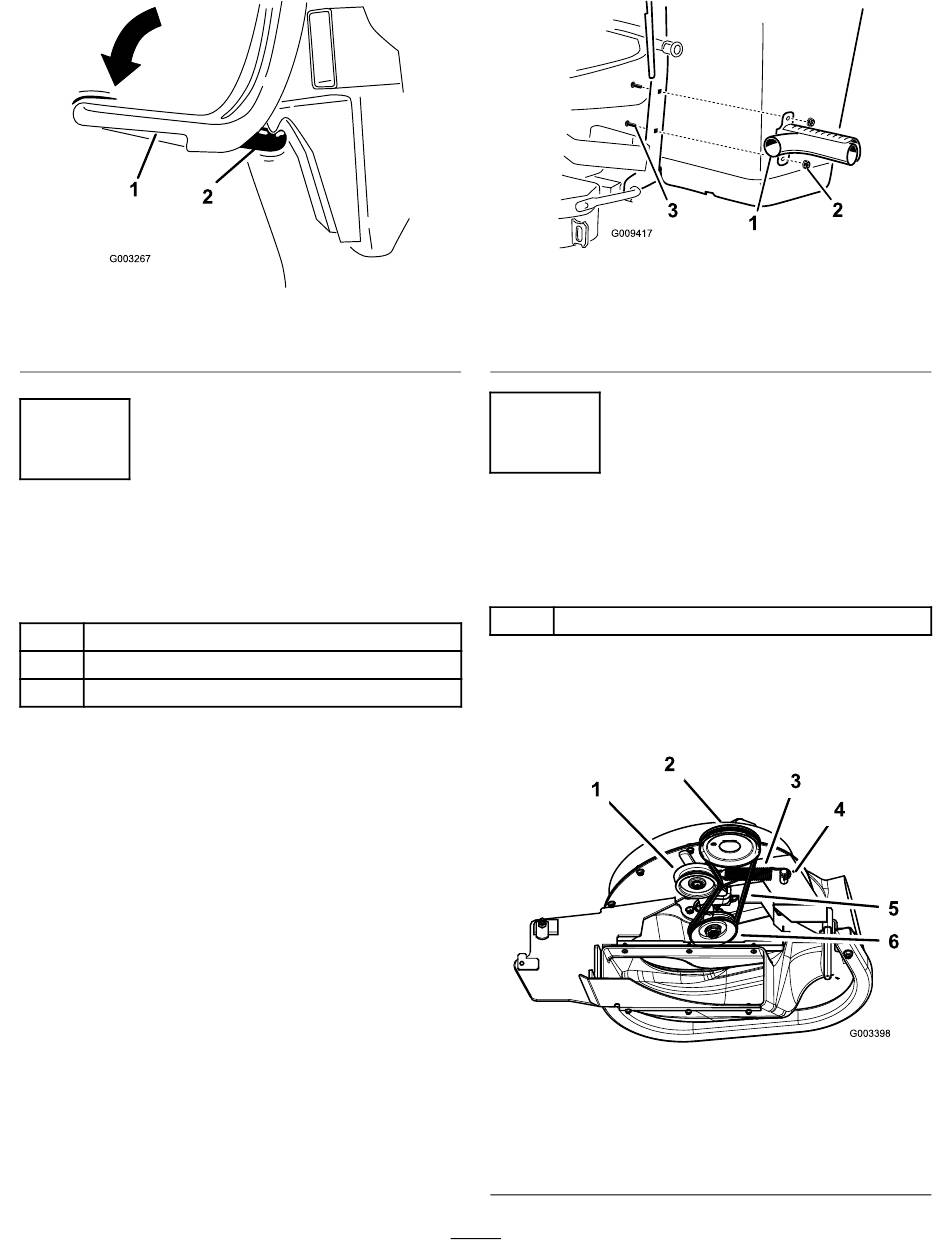

Figuur 11
2. Vergrendelingshaak
(Figuur
g003267
1. Deflector van
geluiddemper
2. Flensmoer (⅜")
6
De riem van de blazer in de
blazer leiden
Benodigde onderdelen voor deze stap:
1
Riem van blazer (uit de blazer- en aandrijvingsset)
Procedure
1.
Voor maaiers van 152 cm en 183 cm: bevestig
de riem rond de poelie van de blazer
12).
Blazer voor machines van 152 cm en 183 cm
1. Spanpoelie
2. Poelie van het maaidek
3. Veer
10
Figuur 12
3. Slotbout (⅜" x 1¼")
(Figuur
Figuur 13
4. Veerpen
5. Riem
6. Poelie van blazer
g009417
13).
g003398
