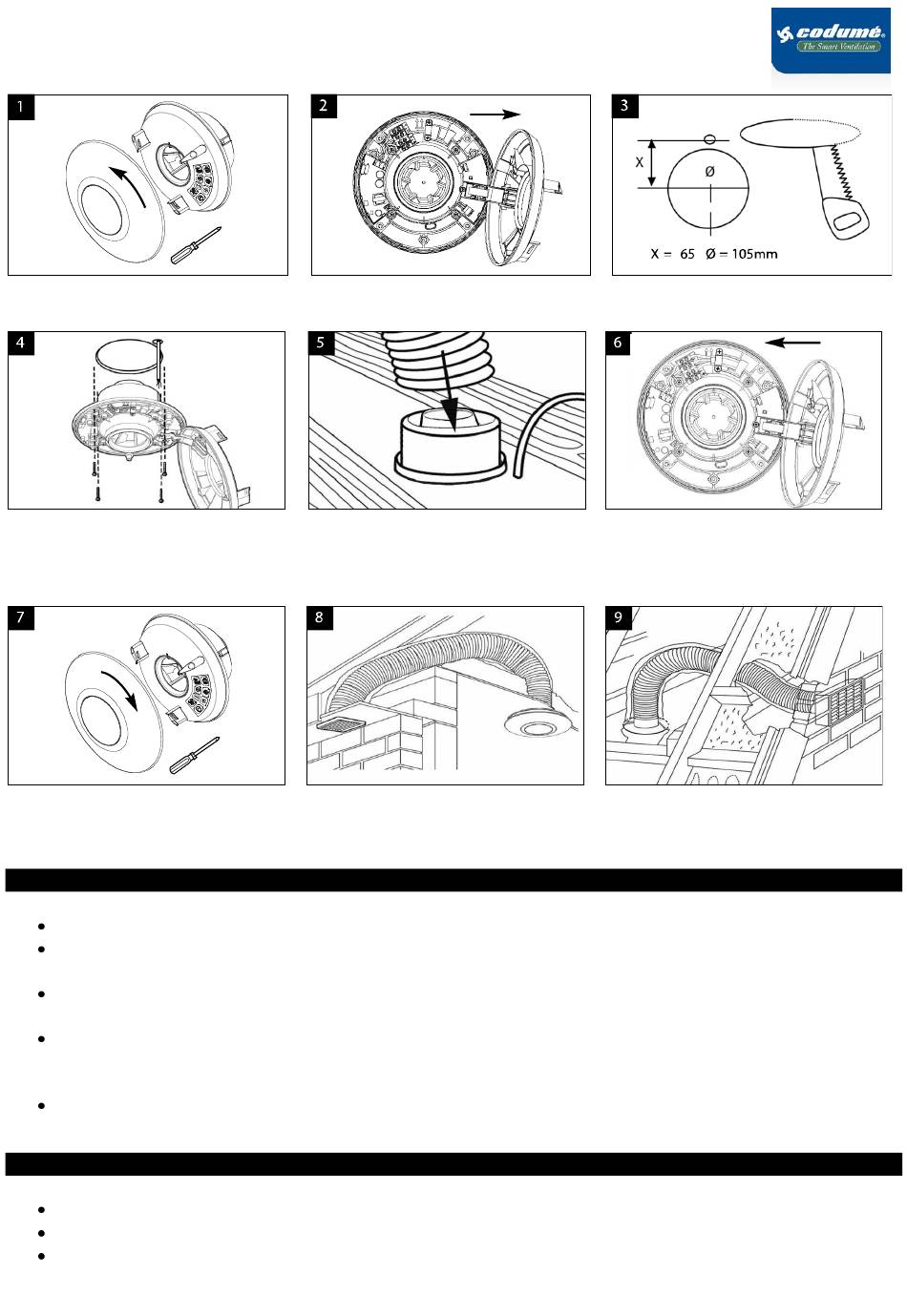

Voorzichtig de motorkap openen totdat de
scharnier volledig opengedraaid is.
De buis(stijf of flexibel) op het apparaat
bevestigen.
Een buitenrooster plaatsen aan de
uitlaat(niet meegeleverd)
5. AANSLUITING VAN HET KANAAL
Het kanaal op de ventilator op een correcte manier vastmaken(ring/lijm..) zodat het kanaal ter plaatse blijft.
In bepaalde gevallen zal het niet gemakkelijk zijn de dichtheid te garanderen, een premontage kan nodig zijn en
aldus de installatie stijver maken.
Stijve buis: een recht stuk kanaal voorzien, zonder vervormingen, bochten,...Indien het kanaal niet meer toegankelijk
is na de installatie, zorgen voor een duurzame dichting.
Flexibele buis: ervoor zorgen dat deze beperkt is tot minimum lengte, goed gespannen, zo recht mogelijk. De
verbinding tussen 2 flexibele buizen voorzien van een vaste mof. De aansluitingen moeten verzekerd worden door
klembanden en plakband.
Het uitlaat van het kanaal mondt uit op een muur of een dak met een minimum vrije uitlaat van 7500 mm².
6. ELEKTRISCHE AANSLUITING
De kabels op de juiste lengte strippen.
De kabel door het kabelgat(A) steken en de kabel vastklemmen met kabelklem(B)
De kabels op het kabelblok aansluiten volgens schema.
CODUME nv.
www.codume.eu
2 openingen voorzien voor het apparaat en
de kabeldoorgang.
De elektrische motorkap sluiten.
Een buitenrooster plaatsen aan de
uitlaat(niet meegeleverd)
3
Het apparaat op het plafond bevestigen met
4 meegeleverde schroeven en eveneens de
voedingskabel in de voorziene gleuf laten
passeren
Met behulp van de 3 schroeven de motorkap
herbevestigen en het voordeksel
terugplaatsen.(draaien naar rechts en
klikken)
Een buitenrooster plaatsen aan de
uitlaat(niet meegeleverd)
SCVU2 – ME – NL
