Besturing aansluiten
Bedieningsplaat Visign for Public 5
Neem beslist de aangegeven aansluitvolgorde in acht.
Opdat alle aangesloten componenten functioneren, moet de
spanningsvoeding altijd het laatst worden aangesloten.
INFO! Als de stekkers buiten het spoelreservoir op de besturing
worden gestoken, is de montage duidelijk gemakkelijker.

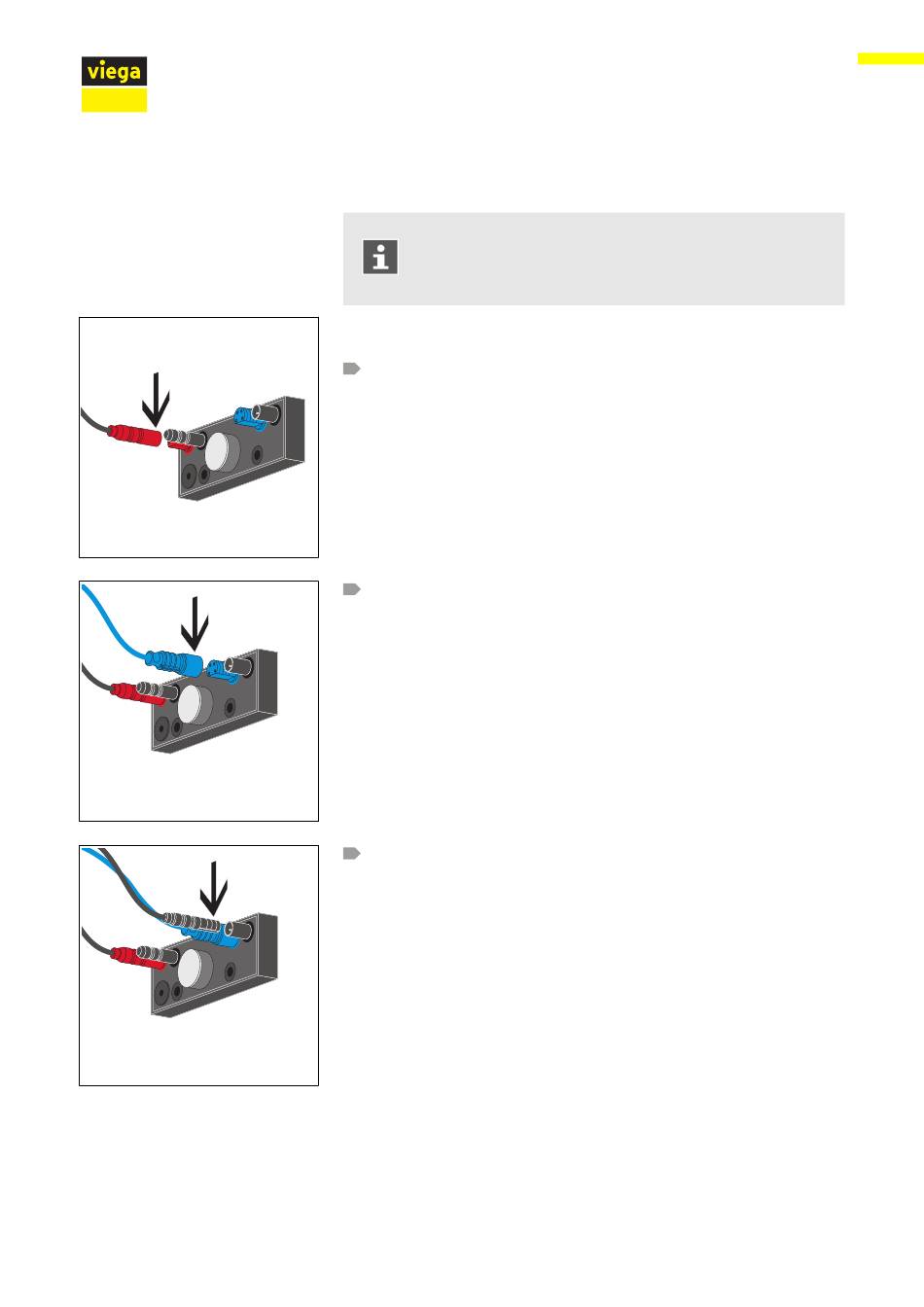

Rode stekker naar de motor van de trekkabeleenheid op de rode
aansluiting van de besturing steken.
Blauwe aansluitkabel van signaalgever op de blauwe aansluiting van
de besturing steken.
Ä Hoofdstuk 3.2.5 „Externe signaalgever aan-
Neem ook paragraaf
sluiten" op pagina 36 in acht.
Zwarte kabel van de spanningsvoeding op de rechter buitenste aan-
sluiting van de besturing steken.
INFO! Instellingen bij de besturing kunnen op dit tijdstip ook
al worden uitgevoerd. De programmeerset kan gemakkelijker
worden aangesloten wanneer de besturing nog niet in het
spoelreservoir is gemonteerd.
ling" op pagina 37
Ä Hoofdstuk 3.3 „Inbedrijfstel-
Gebruik
