4.3
Montageplaats
Installeer de thermostaat en de draadloze ontvan-
gereenheid alleen in droge ruimtes.
Breng de thermostaat zo aan dat een correcte regi-
stratie van de kamertemperatuur gewaarborgd is;
bijv. op een binnenmuur van de woonkamer op een
hoogte van ca. 1,5 m.
Controleer de montageplaatsen vóór de installatie
van de thermostaat en draadloze buitenvoeler op
een mogelijke functiebelemmering van de draadloze
transmissie door elektrische toestellen of gebouwin-
vloeden. Als de draadloze transmissie zou kunnen
worden belemmerd, moet u een andere montage-
plaats kiezen.
Indien de binnencompensatie geactiveerd is, infor-
meer dan de gebruiker, dat in de kamer waarin de
thermostaat is aangebracht, alle radiatorkranen vol-
ledig geopend moeten zijn.
Voor de plaats waar de draadloze buitenvoeler moet
worden aangebracht, zie hoofdstuk 4.5.
4.4
Inbouw van de draadloze ontvangereenheid in
het CV-toestel
e
Gevaar!
Spanningvoerende aansluitingen!
Bij werkzaamheden in de schakelkast van het
CV-toestel bestaat levensgevaar door een elek-
trische schok.
Voor werkzaamheden in de schakelkast van het
CV-toestel eerst de stroomtoevoer uitschake-
len en tegen opnieuw inschakelen beveiligen.
De schakelkast alleen openen, wanneer het CV-
toestel niet meer onder spanning staat.
Ga als volgt te werk:
Stel het CV-toestel buiten werking.
Schakel de stroomtoevoer naar het CV-toestel uit en
beveilig de stroomtoevoer tegen opnieuw
inschakelen.
Neem de frontkap bij het CV-toestel weg en verwij-
der de afdekplaat op de schakelkast.
Druk de draadloze ontvangereenheid met zijn con-
tactstrip in de hiervoor bestemde steekaansluiting
van de schakelkast.
Schakel de stroomtoevoer naar het CV-toestel weer
in.
Neem het CV-toestel weer in gebruik.
Installatiehandleiding calorMATIC 430f 0020044257_01
Controleer op de draadloze ontvangereenheid of na
korte tijd de groene LED brandt.
Sluit de frontkap van het CV-toestel.
4.4.1
Wandmontage van de draadloze
ontvangereenheid
h
Aanwijzing!
Een wandmontage van de draadloze ontvanger-
eenheid is alleen nodig, als na inbedrijfstelling
de draadloze ontvangereenheid op een betere
plaats moet worden bevestigd, om een draadlo-
ze verbinding met de thermostaat en de buiten-
voeler te waarborgen.
5
4

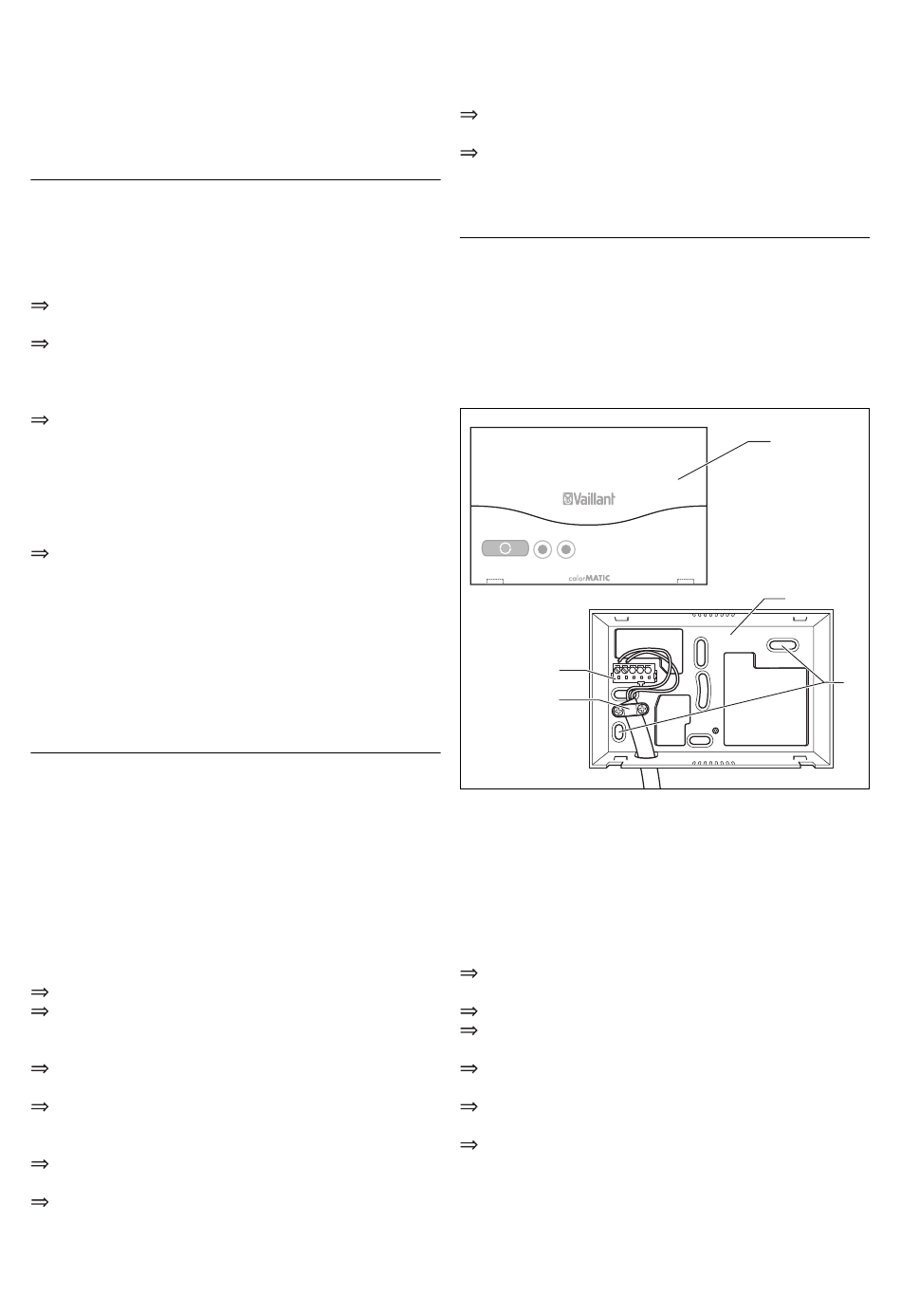

Afb. 4.1 Montage van de draadloze ontvangereenheid
Legenda
1
Draadloze ontvangereenheid
2 Wandsokkel
3 Bevestigingsopeningen
4 Trekontlasting
5 Klemstrook
Pak de wandsokkel voor de draadloze ontvanger-
eenheid.
Markeer een geschikte plaats op de muur.
Boor twee gaten met een diameter van 6 mm over-
eenkomstig de bevestigingsopeningen (3).
Plaats de bijgeleverde pluggen in de geboorde
gaten.
Zet de wandsokkel met de bijgeleverde schroeven
vast.
De elektrische installatie geschiedt zoals beschreven
in hoofdstuk 5.1.
Montage 4
1
2
3
5
