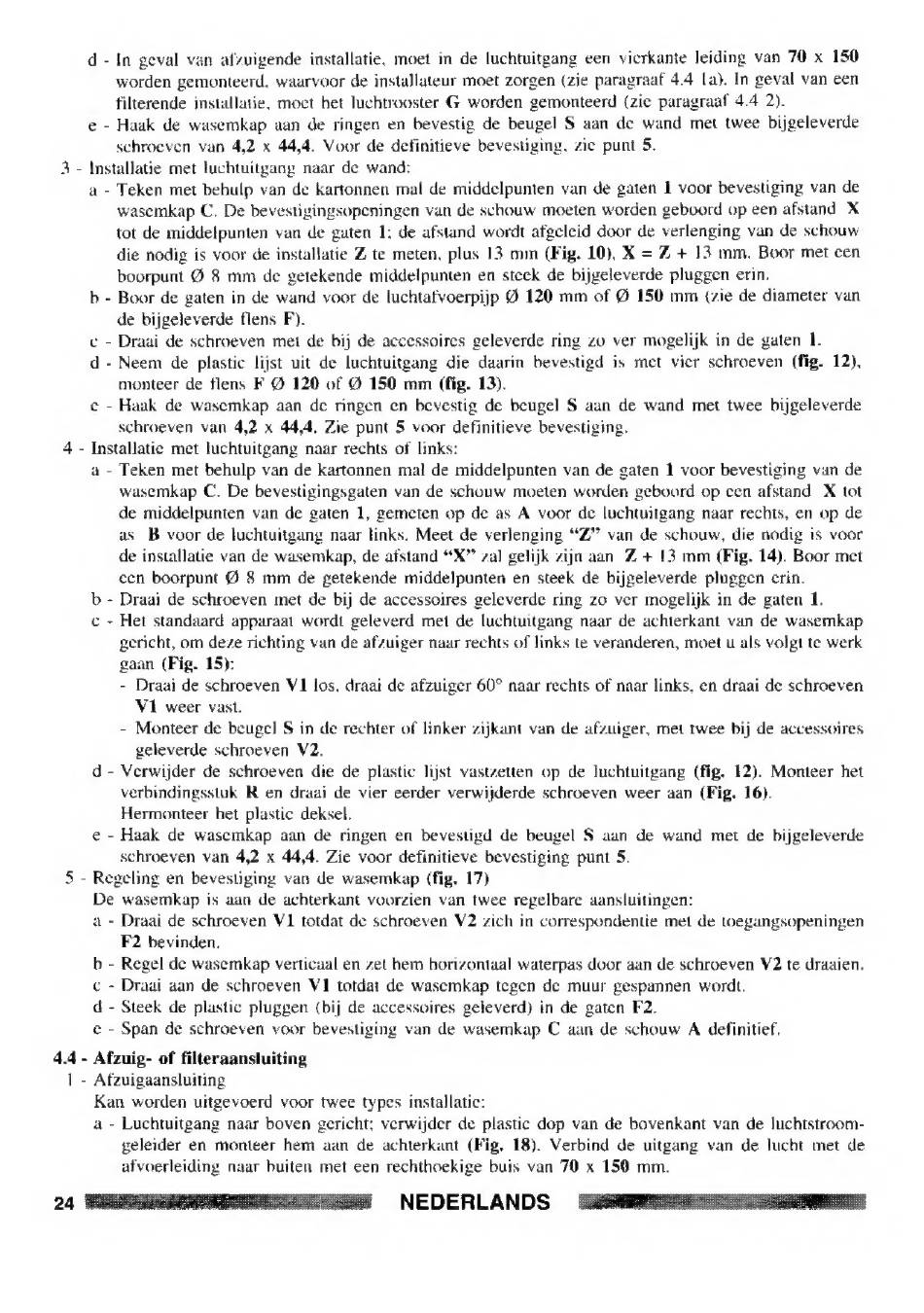

d- In geval van afzuigende installatie, moet in de luchtuitgang een vierkante leiding van 70 x 150
worden gemonteerd, waarvoor de installateur moet zorgen (zie paragraaf 4.4 la). In geval van een
filterende installatie. moet het luchtrooster G worden gemonteerd (zie paragraaf 4.4 2).
e - Haak de wasemkap aan de ringen en bevestig de beugel
§ aan de wand met twee bijgeleverde
schroeven van 4,2 x 44,4. Voor de definitieve bevestiging. zie punt 5.
3 - Installatie met luchtuitgang naar de wand:
a - Teken met behulp van de kartonnen mal de middelpunten van de gaten 1 voor bevestiging van de
wasemkap C, De bevestigingsopeningen van de sshouw moeten worden geboord op een afstand X
tot de middelpunten van de gaten 1: de afstand wordt afgeleid door de verlenging van de schouw
die nodig is voor de installatie Z te meten, plus 13 mm (Fig. 10), X = Z + 13 mm. Boor met cen
boorpunt @ 8 mm de getekende middelpunten en steck de bijgeleverde pluggen erin.
b - Boor de gaten in de wand voor de luchtafvoerpijp @ 120 mm of @ 150 mm (zie de diameter van
de bijgeleverde flens F).
c¢ - Draai de schroeven met de bij de accessoires geleverde ring zo ver mogelijk in de gaten 1.
d- Neem de plastic lijst uit de luchtuitgang die daarin bevestigd is met vier schroeven (fig. 12),
monteer de flens F @ 120 of @ 150 mm
(fig. 13).
c - Haak de wasemkap aan de ringen en bevestig de beugel S aan de wand met twee bijgeleverde
schroeven van 4,2 x 44,4, Zie punt 5 voor definitieve bevestiging.
Installatie met luchtuitgang naar rechts of links:
a - Teken met behulp van de kartonnen mal de middelpunten van de gaten 1 voor bevestiging van de
wasemkap C. De bevestigingsgaten van de schouw moeten worden geboord op cen afstand
X tot
de middelpunten van de gaten 1, gemeten op de as A voor de luchtuitgang naar rechts, en op de
as B voor de luchtuitgang naar tinks. Meet de verlenging "Z" van de schouw, die nodig is voor
de installatie van de wasemkap, de afstand "X" zal gelijk zijn aan Z + 13 mm (Fig. 14). Boor met
ecn boorpunt @ 8 mm de getekende middelpunten en steek de bijgeleverde pluggen erin.
b - Draai de schroeven met de bij de accessoires geleverde ring zo ver mogelijk in de gaten 1,
c ~ Het standaard apparaat wordt geleverd met de luchtuitgang naar de achterkant van de wasemkap
gericht, om deze richting van de afzuiger naar rechts of links te veranderen, moet u als volgt te werk
gaan (Fig. 15):
- Draai de schroeven VI los. draat de afzuiger 60° naar rechts of naar links, en draai de schroeven
V1 weer vast.
- Monteer de beugel S in de rechter of linker zijkant van de afzuiger, met twee bij de accessoires
geleverde schroeven V2.
d - Verwijder de schroeven die de plastic lijst vastzetten op de luchtuitgang (fig. 12). Monteer het
verbindingsstuk R en draai de vier eerder verwijderde schroeven weer aan (Fig. 16).
Hermonteer het plastic deksel.
e - Haak de wasemkap aan de ringen en bevestigd de beugel S aun de wand met de bijgeleverde
schroeven van 4,2 x 44,4. Zie voor definitieve bevestiging punt 5.
5 - Regeling en bevestiging van de wasemkap (fig. 17)
De wasemkap is aan de achterkant voorzien van twee regelbare aansluitingen:
a - Draai de schroeven V1 totdat de schroeven V2 zich in correspondentie met de toegangsopeningen
F2 bevinden,
b - Regel de wasemkap verticaal en zet hem horizontaal waterpas door aan de schroeven V2 te draaien,
¢ - Draai aan de schroeven VI totdat de wasemkap tegen de muur gespannen wordt.
d - Steek de plastic pluggen (bij de accessoires geleverd) in de gaten F2.
e - Span de schroeven voor bevestiging van de wasemkap C aan de schouw A definitief,
b&b
4.4 - Afzuig- of filteraansluiting
| - Afzuigaansluiting
Kan worden uitgevoerd voor twee types installatic:
a - Luchtuitgang naar boven gericht: verwijder de plastic dop van de bovenkant van de luchtstroom-
geleider en monteer hem aan de achterkant (Fig. 18). Verbind de uitgang van de lucht met de
atvoerleiding naar buiten met een rechthoekige buis van 70 x 150 mm.
