Installatie bedrade afstandsbediening
Installatie bedrade afstandsbediening
3

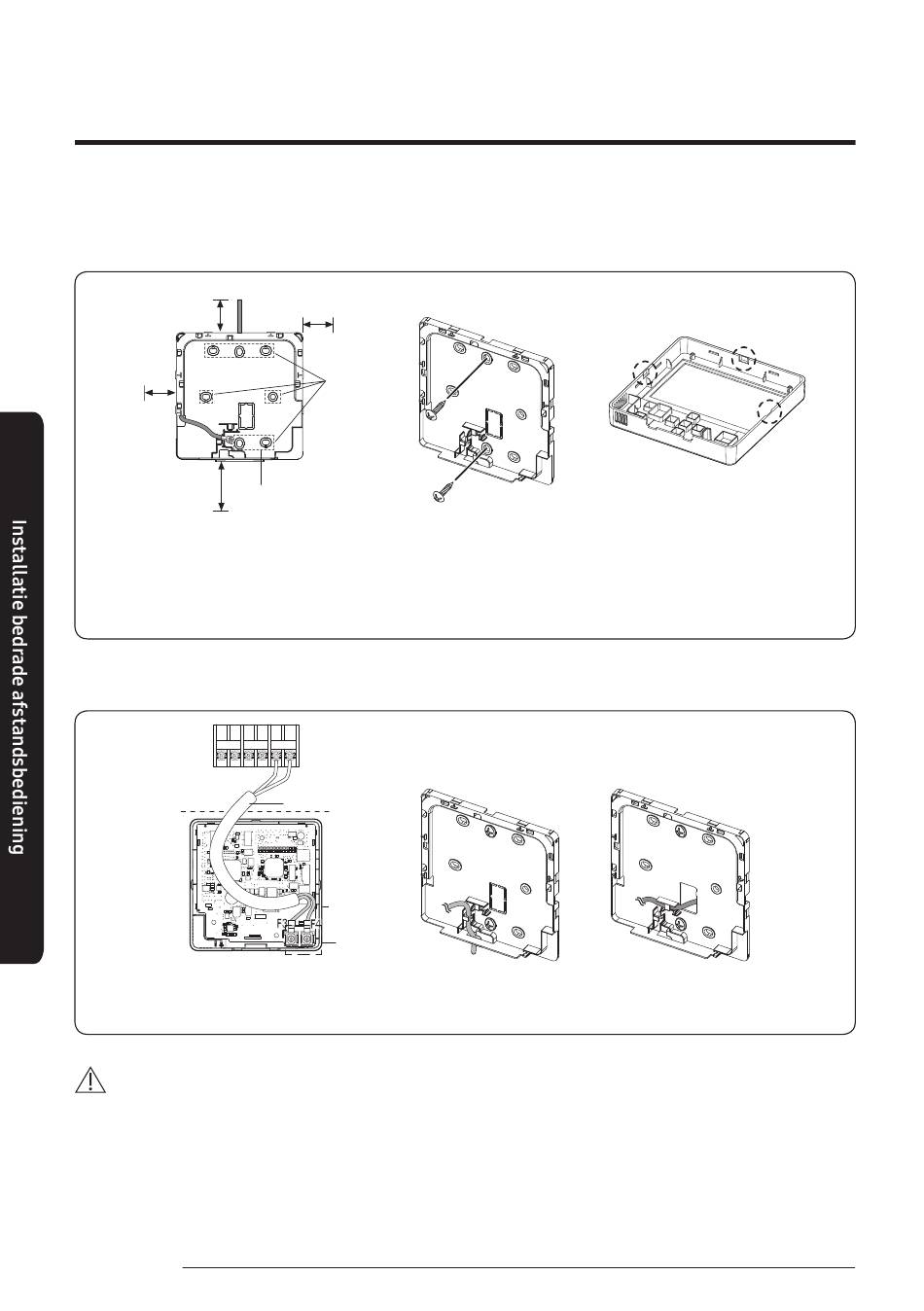

Bevestig de achterkap van de afstandsbediening stevig aan de muur met twee of meer schroeven en snij
vervolgens de groeven af van de voorkappen voor de communicatie- en stroomkabels. Zorg ervoor dat deze
kabels een goede lengte hebben.
10 mm (0,4
inch) of meer
10 mm (0,4
inch) of meer
50 mm (2 inch)
of meer
※ Voordat u de achterkap bevestigt,
moet u zorgen voor ten minste 10 mm
(0,4 inch) ruimte aan de bovenzijde,
linkerzijde en rechterzijde, en voor 50
mm (2 inch) aan de onderzijde.
4
Sluit de communicatiekabels (F3, F4) aan op de klemmen aan de achterkant van de voorkap en zet de draden vast
zodat ze niet vast komen te zitten tijdens het aansluiten.
F1 F2
※ Draai de schroeven niet te hard vast op
de PCB-aansluiting.
LET OP
•
Wanneer u een elektrische schroevendraaier gebruikt, draait u schroeven niet te vast, omdat de bovenkanten van
de schroeven anders kunnen verslijten.
6 Nederlands
10 mm (0,4 inch) of meer
Schroefgat
Achterkap
Binnen
V1
V2 F3 F4
Draad (niet meegeleverd)
Bedrade
afstandsbediening
Voorkap
PCB-aansluiting
※ U moet de schroeven
in de schroefgaten
plaatsen.
