Elektrische aansluitingen
Elektrische aansluiting van de interne eenheid
De doorsnede en de lengte van de
kabels moeten afgemeten worden in
overeenstemming met de stroomsterk-
te die aangegeven is op het typeplaatje
van de interne eenheid.

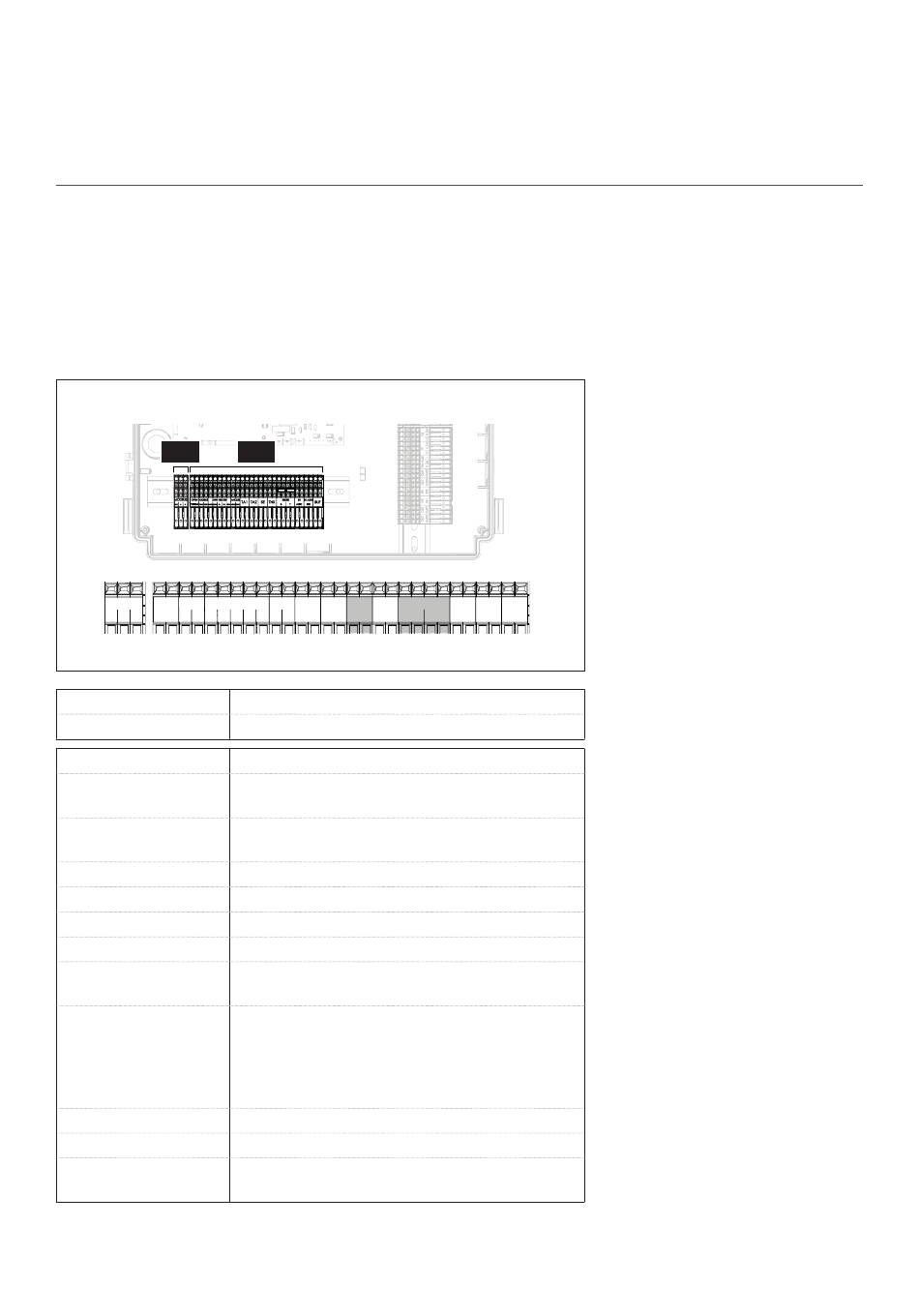

Modbus-klemmenblok en signaal
MB
MODBUS
ATG BUS
DHW HEATER ANODE TA1 TA2
OPEN
THERM
GND
A
B
GND
BUS
+24V
GND
Referentie
MODBUS
Referentie
ANODE
TA1
TA2
SE
TNK
EBUS 2
IN-AUX 1
IN-AUX 2 STE
BUF
OPEN THERM:
DHW HEATER
Nadat de aansluitingen tus-
a
sen de interne en externe
eenheid zijn uitgevoerd,
plaatst u de beide panelen
van de respectieve schakel-
borden terug.
M1
SE
TNK
RL
FB STH
+24V
GND
Omschrijving
Aansluiting tussen de interne en externe eenheid
Omschrijving
Aansluiting op de beschermingsanode van de tank.
Houd u aan de elektrische polariteit.
Aansluiting kamerthermostaat op contact, zone 1.
(Standaard jumper).
Aansluiting kamerthermostaat op contact, zone 2.
Aansluiting externe temperatuursonde.
Aansluiting van de boilersonde.
BUS-aansluiting voor de systeeminterface.
Aansluiting hulpingang 1 (vrij contact). Selecteer de
werkingsmodus via parameter 1.1.3.
Aansluiting hulpingang 2 (vrij contact). Aansluiting
veiligheidsthermostaat op EM-kaart. Selecteer de
werkingsmodus via parameter 1.1.4. Standaard inge-
steld op veiligheidsthermostaat voor vloersysteem
met jumper.
Aansluiting op buffersensor.
Aansluiting op thermostaat Open - Therm
Aansluiting op accessoire "Elektrische weerstand" van
de tank
EBUS2
IN
IN AUX
2 STE BUF
AUX 1
B
T
Afb. 94
Houd de voedingskabels en
a
de signaalkabels altijd ge-
scheiden.
75 / NL
