Sie erhalten außerdem einen Probenleitungsadapter Modell 32051 für den Anschluss der
Einlassleitung der Flusskammer an den Probenentnahmepunkt.

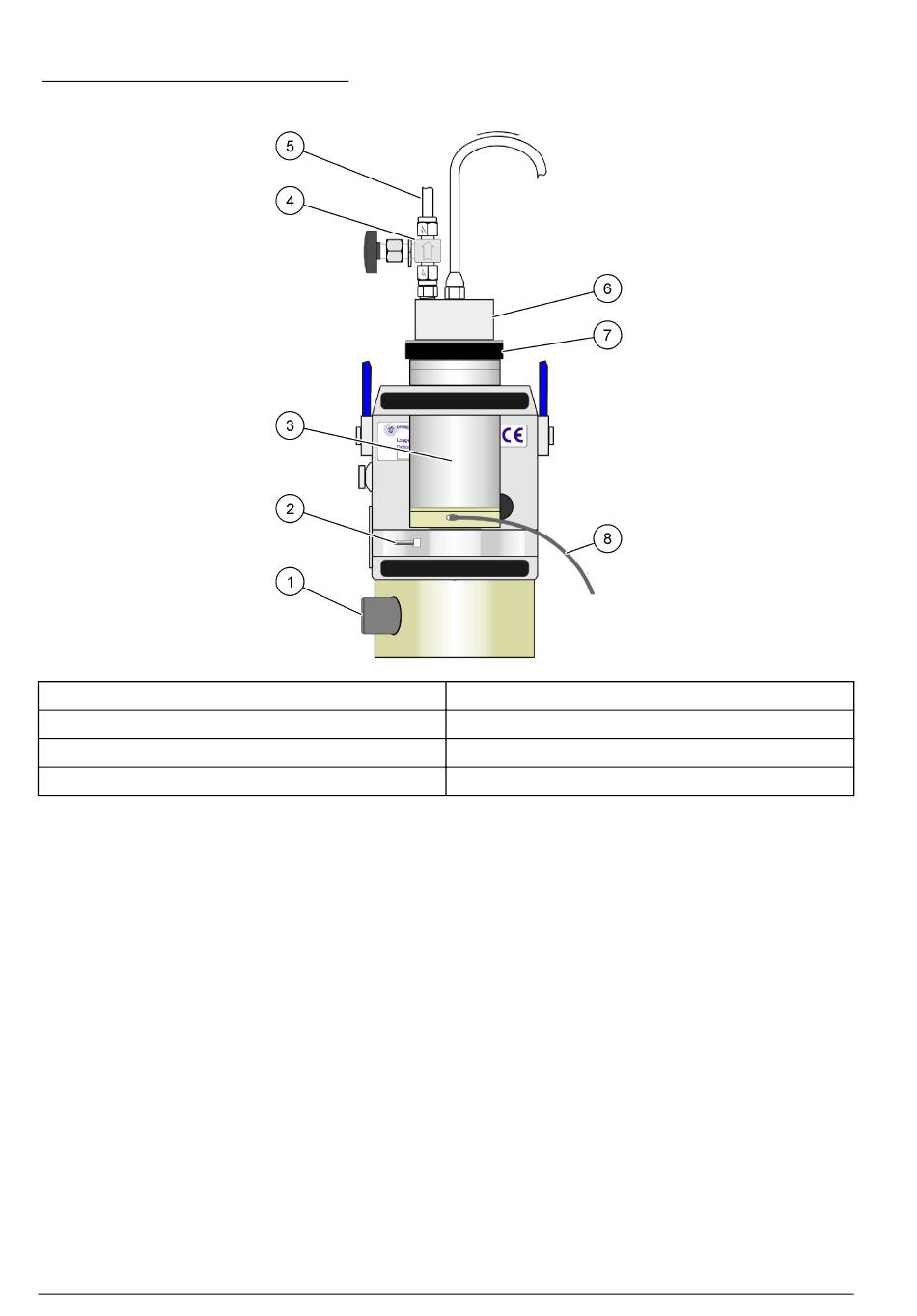

Abbildung 4 Flusskammer 32013A
1 Schutzkappe der Nachfüll-Spülgasflasche
2 Sperrstift für Sensor
3 TC-Sensor
4 Einstellventil Flussrate

4.9 Aufstellung des Instruments

Stellen Sie das Gerät in der Nähe der zu analysierenden Probe sowie des PCs auf, falls einer
verwendet wird. Auf der rechten Seite des Geräts befindet sich ein LEMO-6-Steckverbinder für den
seriellen Ausgang RS-232 an einen PC. Siehe
Stellen Sie sicher, dass vollständig geladene Batterien eingesetzt werden, oder schließen Sie das
Gerät an eine externe Stromversorgung an, bevor Sie das Gerät einschalten und die Membran des
Sensors Flüssigkeiten aussetzen. Siehe
4.10 Checkliste für die Installation
4.10.1 Ein-/Aus-Taste
Das Instrument wurde für den Betrieb mit Batteriespeisung oder eine externe Stromversorgung
konzipiert.
Falls die Batteriespesung abfällt, erscheint eine Warnung [LO BAT] in der oberen linken Ecke des
LCD-Displays des Instruments und in diesem Fall sollten die Batterien ersetzt werden.
Stellen Sie bei verwendung einer externen Stromversorgung sicher, dass sie keine Störungen
aufweist; anderenenfalls kann es zu instabilen messungen kommen.
40 Deutsch
All manuals and user guides at all-guides.com
Externe Stromversorgung (optional)
5 Auslass
6 Durchflusskammer
7 Manschette der Flusskammer
8 Spülgasauslassleitung
Abbildung 1
auf Seite 36.
auf Seite 38.
