Asennusohje
Kytkennät

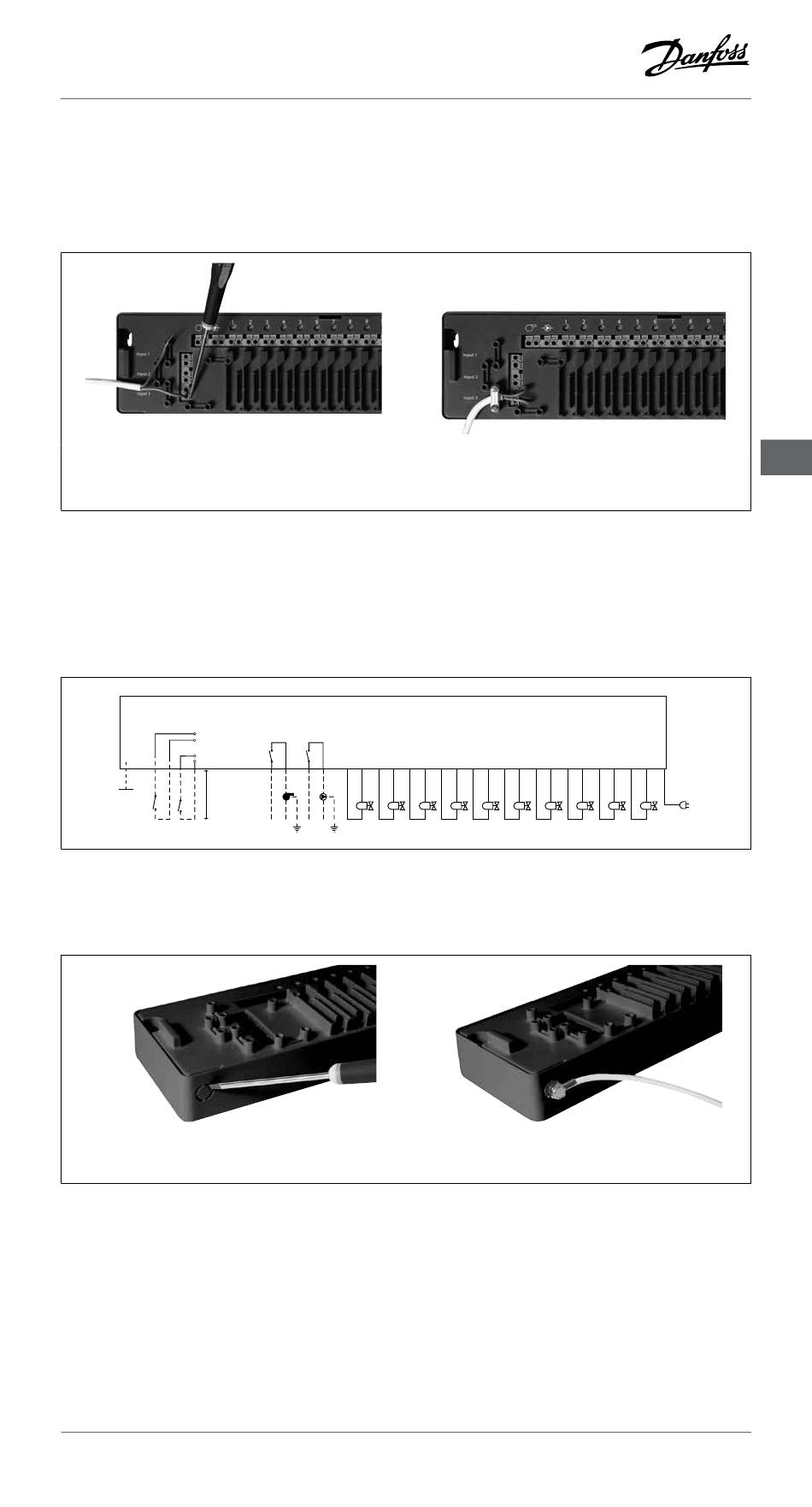

4. Lämmitys-/jäähdytyskytkennät
Kun järjestelmä on jäähdytystilassa, toimilaite aktivoituu (ON NC-toimilaitteissa ja OFF NO-toimilait-
teissa), kun huoneen lämpötila ylittää asetetun arvon.
Kun järjestelmä on jäähdytystilassa, on asennettava erillinen kastepistehälytys.
1. Kytke ulkoinen virtakytkin liittimiin lämmitystä ja
jäähdytystä varten. Kun kytkin on suljettu (ON),
järjestelmä siirtyy lämmityksestä jäähdytykseen.
5. Tehonsyöttö
Kun kaikki toimilaitteet, pumppu ja kattila sekä muut tulot on asennettu, kytke pistotulppa 230 V:n
virtalähteeseen.
Jos pistotulppa irrotetaan asennuksen aikana, varmista, että kytkentä tehdään olemassa olevien lakien
ja säännösten mukaisesti.
6. Johdotuskaavio
Input
Away
Heating / Cooling
max. 3 m
External
antenna
7. Ulkoinen antenni
Ulkoinen antenni asennetaan kääntölevyksi silloin, kun lähetys ei ole mahdollista suuren rakennuksen,
raskaan rakennelman tai metalliesteen vuoksi, esimerkiksi jos Danfoss Link™ HC sijaitsee metallisessa
kaapissa/laatikossa.
1. Irrota muovinen kansi antennin kytkennästä.
Danfoss Link™ HC
2. Kiinnitä kaapeli.
Relays
1
2
3
L N
L N
2. Kytke ulkoinen antenni ja aseta se lähetysesteen
VIFZL35X
© Danfoss
Actuator outputs
4
5
6
7
8
toiselle puolelle.
04/2011
9
10
230 V~
50 Hz
57
FI
