Installatie &
Onderhoudsinstructie
4.
TECHNISCHE GEGEVENS
4.1
Beschrijving RW-pompen
De RW-R pomp is een roestvaststalen (RVS 316)
verstoppingsvrije wervelwaaierpomp met uitmuntende
eigenschappen om vaste delen te verpompen.
Hij is geschikt voor vaste delen, langvezelige stof-
fen alsmede als brijachtige slurry's met een zeer
hoog percentage vaste stof.
De wervelwaaier en het pomphuis zijn ontworpen op de
grootst mogelijke vrije doorlaat.
De pomp kan ingezet worden in een aggressieve
omgeving (pH = 1-13). Standaard afdichtingen zijn
uitgevoerd in FPM (Viton).
Voor de kabel (CR neopreen) is een roestvaststalen
flexibele slang verkrijgbaar.

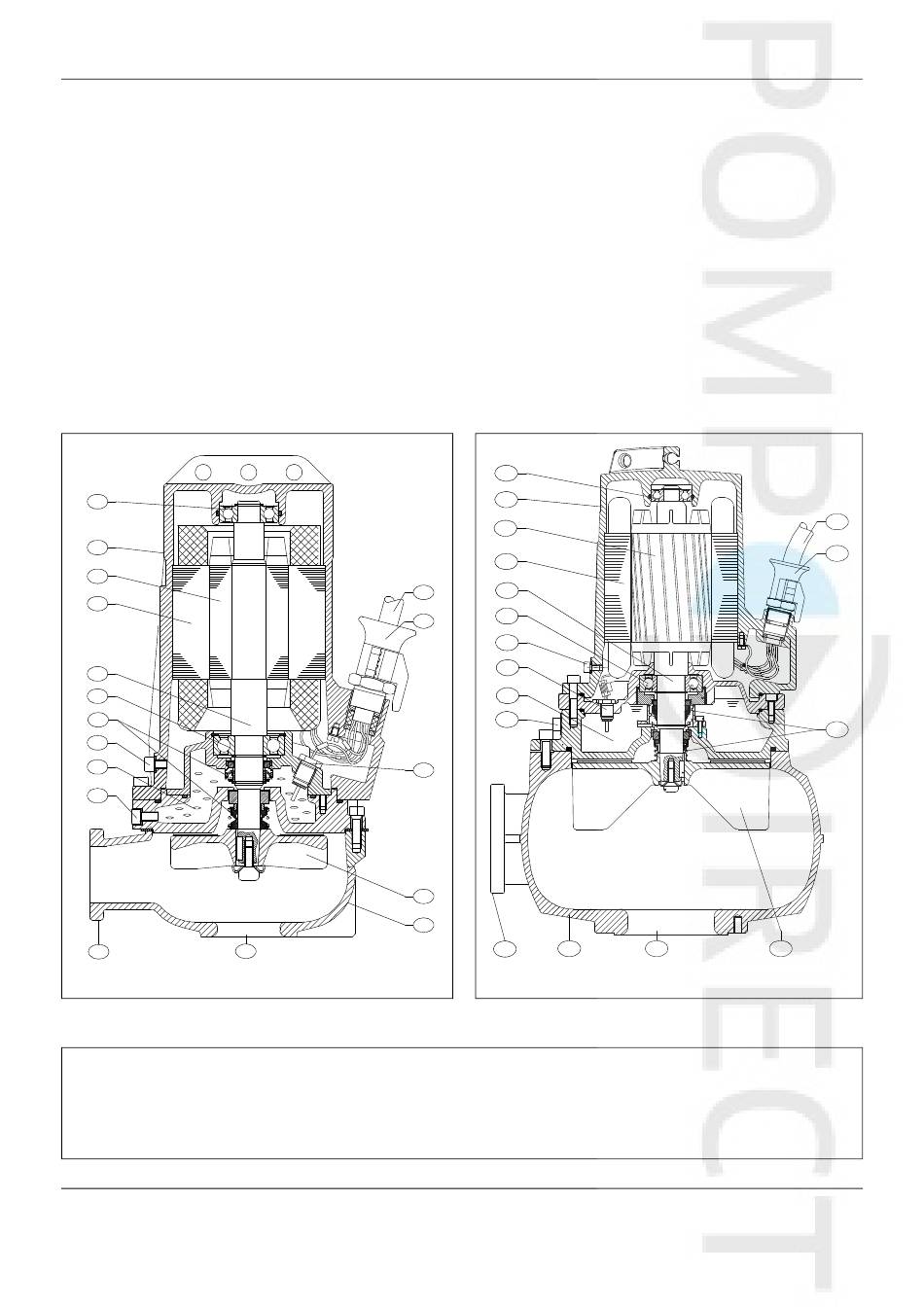

4.2
Hoofdonderdelen
9
5
6
7
8
9
10
15
11
12
4
Fig. 4.1
1 Pomphuis
2 Waaier
3 Zuigopening
4 Persopening
5 Motorhuis
6/28
Editie 1
www.robotpompen-onderdelen.nl
14
13
16
3
RW20-R
6 Rotor
10 Mechanische as-
7 Stator
8 Pompas
11 Olie reservoir
9 Lagers
12 Olie plug
HSC
Constructieve details:
-
Hoogrendement motor, standaard volgens
klasse F (tot 155
-
Tweevoudige dichting, lopend in een oliebad
voor een zeer betrouwbare scheiding tussen
pomp- en motorgedeelte.
-
Zeer ruim bemeten en voor levensduur ge-
smeerde lagers.
-
Hoog rendement wervelwaaier met ongeëve-
naarde eigenschappen om vaste delen te ver-
pompen.
9
5
6
7
8
9
15
16
11
12
2
1
1
4
Fig. 4.2
afdichting (2x)
05-W37
info@pompdirect.nl
T +31(0)294-457712
C.) gewikkeld.
o
3
RW40-R
13 Kabel invoer
14 Kabel
15 Inspectie plug
16 Waterdetector (optie)
Pomp
RW-R
14
13
10
2
782-007-NL
