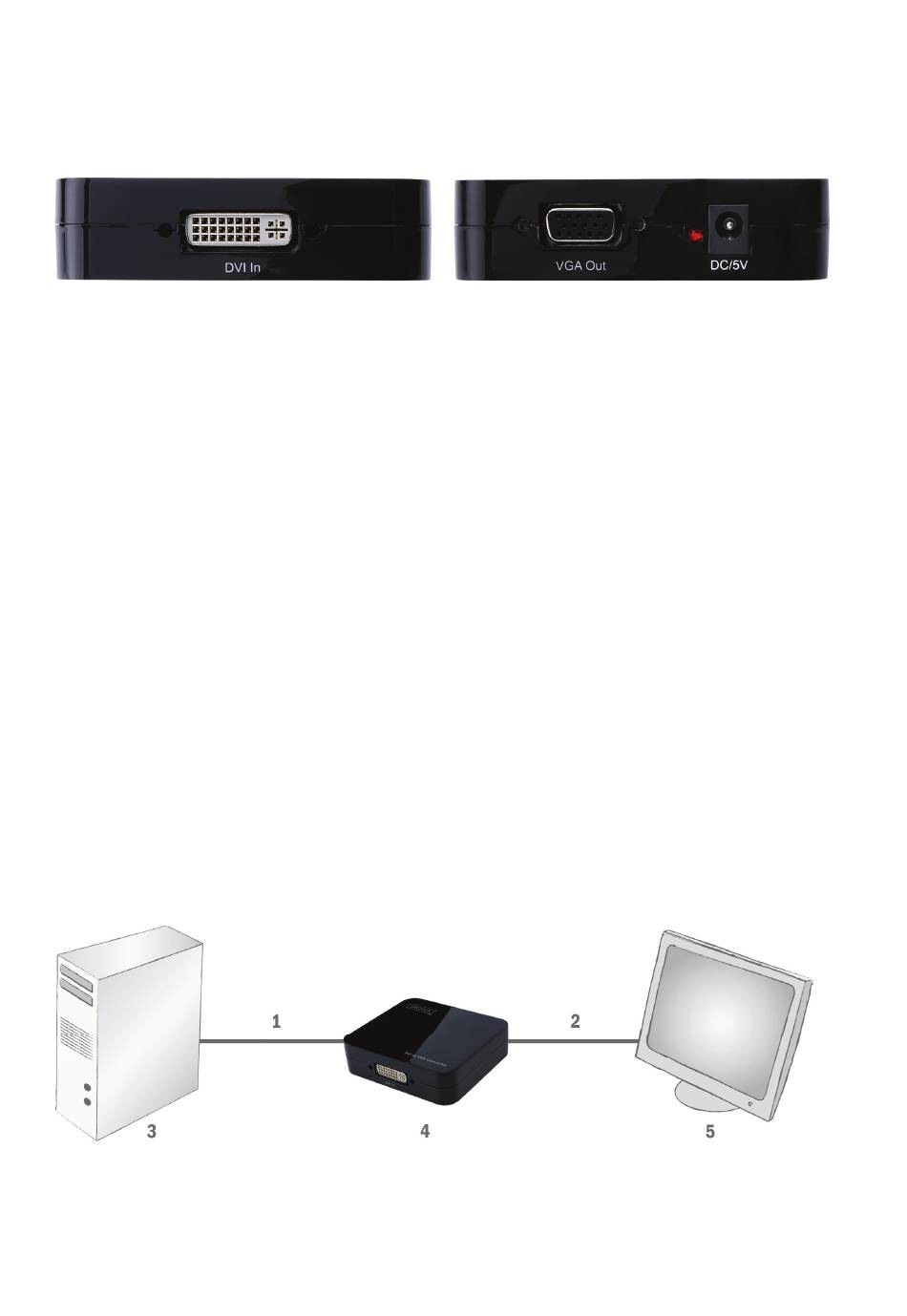

4.0 BESCHRIJVING VAN DE PANELEN
Bekijk onderstaande afbeeldingen van de panelen en maak uzelf vertrouwd met de
signaalingang(en), -uitgang(en) en de vereisten voor de voeding.
5.0 AANSLUITING EN BEDIENING
Zorg ervoor dat voor de installatie alle apparatuur die u wilt aansluiten is uitgeschakeld.
1) Sluit de DVI-ingang van het brontoestel aan op de Omvormer. (Aansluitkabels zijn
optioneel).
2) Sluit de VGA-uitgang van het toestel aan op het beeldscherm.
3) Schakel alle aangesloten toestellen in en selecteer het VGA-kanaal voor de ingang
van het beeldscherm.
4) Het beeld dient niet te worden afgesteld. De Omvormer positioneert het automatisch.
Opmerking: De volgende compatibiliteitsproblemen kunnen zich voordoen bij het omvormen
van DVI naar VGA:
1. Als de VGA-poort van het scherm geen Verversingsgraad van 50 Hz ondersteunt, zal het
aangesloten scherm geen beeld weergeven als de DVI bron is ingesteld op 50 Hz.
2. Als de VGA-poort van het scherm geen resolutie van 720p, 1080i en 1080p ondersteunt,
zal het aangesloten scherm geen beeld weergeven als de DVI bron is ingesteld op 720p,
1080i en 1080p.
3. Als het aangesloten VGA scherm geen interlaced resolutie ondersteunt, zal het geen
beeld weergeven als de DVI bron is ingesteld op 1080i, 480i of 567i. Onze omvormer
ondersteunt de hiervoor vermelde formaten volledig. Deze algemene problemen worden
meestal veroorzaakt door schermen die deze formaten niet ondersteunen.
5.1 AANSLUITSCHEMA
1
DVI-kabel
2
VGA-kabel
3
PC
4
DVI naar VGA Omvormer DS-40101
5
Monitor
4
