Montage
Montage
Uitblaastuit en terugslagklep
Voor de montage wordt de uitblaastuit
van de afzuigkap aangepast aan de
manier waarop deze wordt gebruikt.
Apparaten met geïntegreerde afzui-
ging
De terugslagklep moet in de afzuigkap
worden geplaatst wanneer het appa-
raat met luchtafvoer wordt gebruikt en
uw luchtafvoersysteem niet met een te-
rugslagklep is uitgerust (bijv. in de
muurdoorvoering).

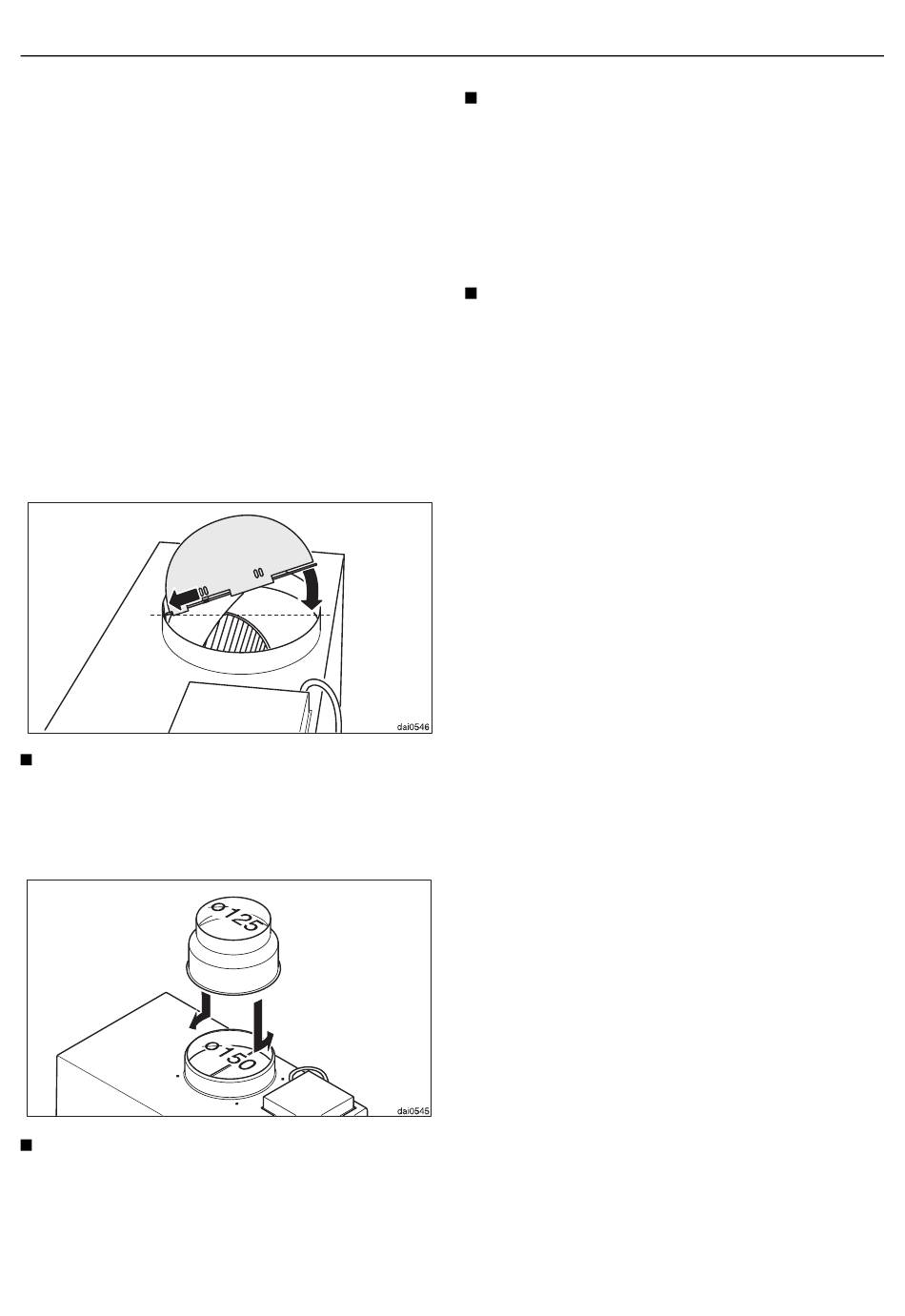

Plaats de terugslagklep zo in de uit-
blaastuit van de motoreenheid dat
de klepjes naar boven toe kunnen
worden geopend.
Gebruikt u een luchtafvoerbuis ø
125 mm, plaats dan het bijgevoegde
reduceerstuk op de uitblaastuit.
Zie daarvoor ook het hoofdstuk: "Aan-
sluiting voor de luchtafvoer".
26
Draai het reduceerstuk ca. 45° naar
links om het te vergrendelen.
Apparaten met luchtcirculatie
Bij luchtcirculatie is geen terugslagklep
vereist.
Plaats het reduceerstuk ø 125 mm
op de uitblaastuit zoals eerder be-
schreven.
Alleen voor apparaten met externe af-
zuiginstallatie
De terugslagklep is in de uitblaastuit
geïntegreerd.
Gebruikt u een luchtafvoerbuis
ø 125 mm, plaats dan het bijgevoegde
reduceerstuk op de uitblaastuit zoals
eerder beschreven.
Zie daarvoor ook het hoofdstuk: "Aan-
sluiting voor de luchtafvoer".
