Régulateur

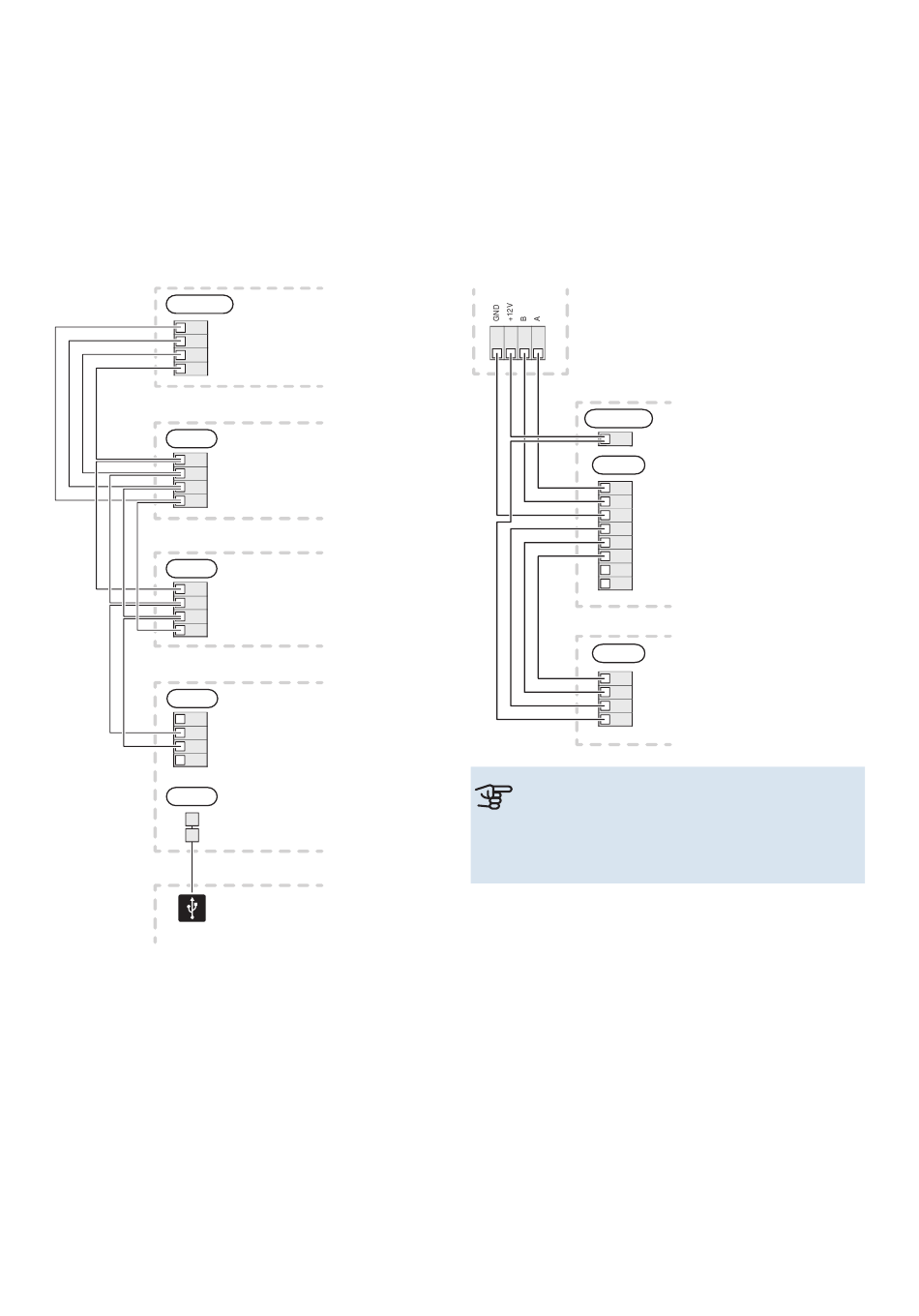

Le bornier de RMU S40 (AA4-X1) est raccordé au bornier
X9:7–10 sur la carte de liaison (AA100) du module compres-
seur dans le module de commande.
Si plusieurs accessoires doivent être raccordés ou sont déjà
installés, les cartes sont connectées en série.
Lisez toujours les instructions du manuel de l'accessoire à
installer, car il existe différents branchements pour les ac-
cessoires.
Régulateur
Styrmodul
AA100-X9
7
+12V
8
A
9
B
10
GND
RMU S40
RMU S40
AA4-X1
4
GND
3
B
2
A
1
+12V
RMU S40
RMU S40
AA4-X1
4
GND
3
B
2
A
1
+12V
RMU S40
RMU S40
AA4-X1
4
GND
3
B
2
A
1
+12V
AA4-X5
USB
USB
NIBE RMU S40 | FR
CONNEXION D'ACCESSOIRES ET D'UN RMU S40
Si plusieurs accessoires doivent être raccordés ou sont déjà
installés, les cartes sont connectées en série.
Lisez toujours les instructions du manuel de l'accessoire à
installer, car il existe différents branchements pour les ac-
cessoires.
Branchez un câble d'alimentation 12 V entre le produit prin-
cipal et votre RMU S40. RMU S40 doit être le dernier élément
connecté dans la boucle de communication.
Produit principal
Värmepump/Inomhusmodul/Styrmodul
Accessoires
Tillbehör
AA25-X1:3
+12V
AA5-X4
1
A
2
B
3
GND
4
A
5
B
6
GND
7
8
RMU S40
RMU S40
AA4-X1
4
GND
3
B
2
A
1
+12V
ATTENTION!
Pour le raccordement à RMU S40, installez toujours
un câble d'alimentation +12V entre le produit prin-
cipal et l'accessoire comportant le module AXC.
