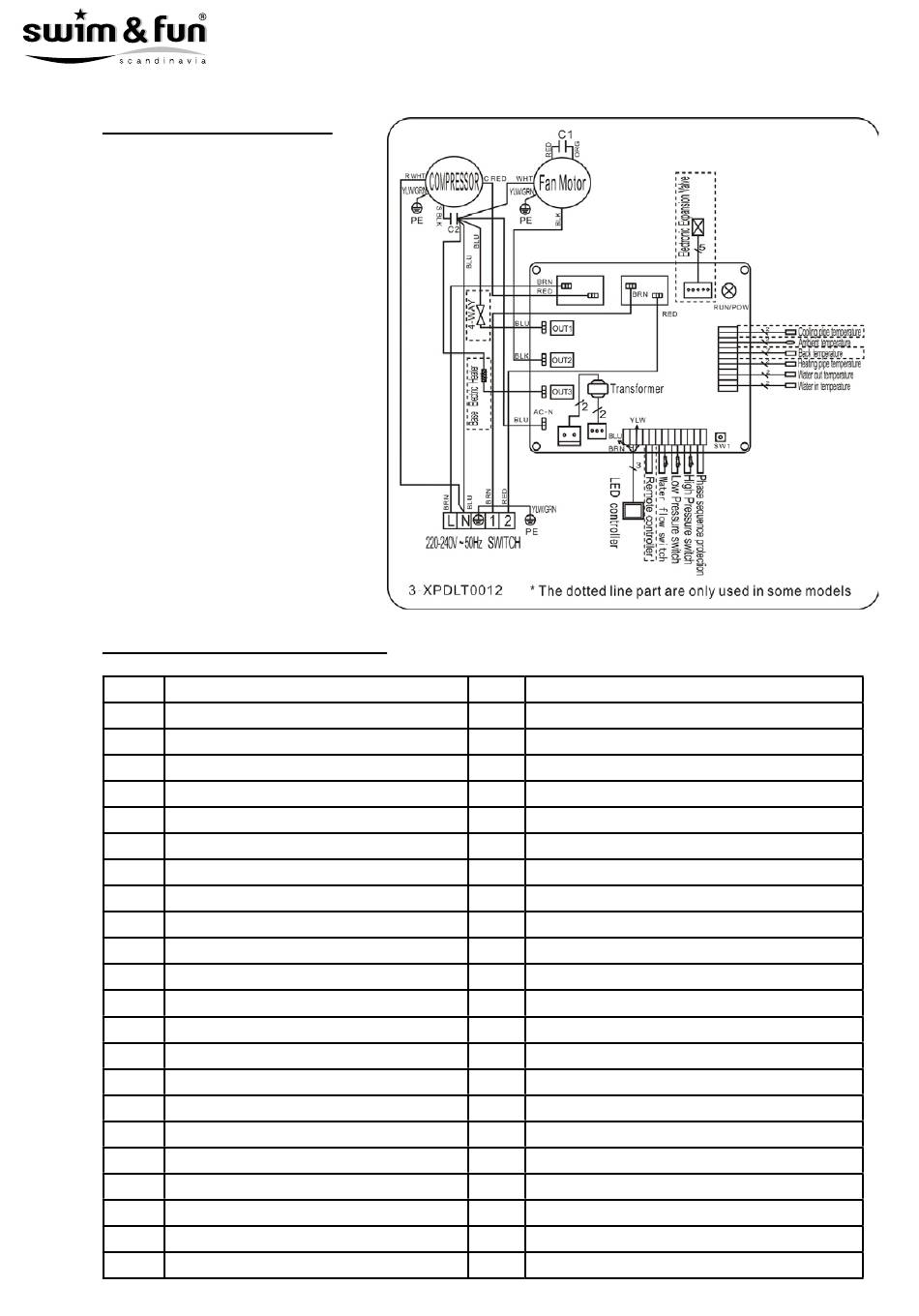

10.2. Bedradingsschema
Het elektrische bedradingsschema
is alleen ter algemene referentie
De warmtepomp van het zwembad
moet worden geaard, zelfs al is
de warmtewisselaar elektrisch
geïsoleerd van de rest van
de eenheid. De eenheid moet
nog steeds worden geaard, ter
bescherming tegen kortsluiting
in de eenheid. Aansluiting is ook
vereist.
Een aan-/ uitschakelaar moet
zichtbaar en gemakkelijk
bereikbaar vanaf de warmtepomp
worden aangebracht. Dit is
gebruikelijk voor commerciële
en residentiële warmtepompen.
Hierdoor is het mogelijk om de
stroom naar het apparaat uit te
schakelen, terwijl deze in gebruik
is.
10.3. Geëxplodeerde weergave
NR.
Naam van het onderdeel
1
De bovenklep
2
Verdamper
3
Pijler
4
Deksel voor elektriciteitskast
5
5-plaats klem
6
Moederbord
7
Clip
8
Clip
9
Condensator naar ventilatormotor
10
Compressor condensator
11
Elektrische kast
12
Ventilatormotor beugel
13
Ventilatormotor
14
Ventilatorschoep
15
Voorpaneel
16
Frontrooster
17
Isolatiepaneel
18
Servicepaneel
19
Compressor
20
Water doorstromingsschakelaar
21
Onderste lade
22
Warmtewisselaar
108
NR.
Naam van het onderdeel
23
Rechterpaneel
24
Temp. knop
25
Kabelstekker
26
Kabelstekker
27
Meet
28
Blauwe rubberring
29
Deksel voor aansluiting op waterleiding
30
Schakelaar
31
Rode rubberring
32
Deksel voor aansluiting op waterleiding
33
Trillingsdempende hamer
34
Hogedruk beschermingssensor
35
Retour gasleiding
36
Uitlaatpijpen
37
Zuigventiel
38
Lage druksensor
39
Buis
40
Buis
41
Verdeelleiding
42
Omgevingstemperatuur sensorklem
43
Omgevingstemperatuursensor
