APT10-4.5
Stap 6 (fig. 11)
Gezien de druk in de APT14 door toedoen van de balansleiding aan de open uitlaatklep gelijk is aan de inlaatdruk van het condensaat,
stroomt er opnieuw condensaat toe via de inlaatterugslagklep. Ondertussen zorgt de uitlaatterugslagklep ervoor dat geen condensaat kan
terugstromen in het pomphuis. De pompcyclus start opnieuw.
Keer terug naar Stap 1.
6. Onderhoud
6.1. Inspectie en herstelling (Belangrijk –
veiligheidsnota)
Alvorens elke montage- of onderhoudswerkzaamheid aan te
vatten, dient men zich ervan te verzekeren dat alle stoom- of
condensaatleidingen van het stoomnet afgezonderd zijn.
Verzeker U ervan dat de druk van het toestel en aangesloten
leidingen veilig afgelaten wordt. Laat het toestel afkoelen
teneinde verbrandingsgevaar te vermijden. Draag aangepaste
veiligheidskledij
alvorens
onderhoudswerken uit te voeren. Gebruik steeds gepast
hefmateriaal en zorg dat het toestel veilig is vastgemaakt. Bij
demontage van het toestel dient men steeds op te letten, om
verwondingen door het kleppenmechanisme te vermijden.
Wees steeds voorzichtig.
6.2. Verwijderen en plaatsen van het deksel
Neem eerst de veiligheidsinstructies in acht alvorens elk
onderhoud van het toestel uit te voeren.
Benodigd gereedschap
19 mm A/F sleutelwijdte, platte schroevendraaier en een
momentsleutel.
6.3. Verwijderen van de dekseleenheid
1. Maak alle aansluitingen aan het deksel los. Verwijder de
dekselbouten met de correcte sleutel en schuif dan voorzichtig
de dekseleenheid weg van het huis (135mm is minimaal
noodzakelijk). Plaats de dekseleenheid op een werkbank of
een ander geschikt werkoppervlak en klem de eenheid stevig
vast. Vermijd aanraking met de pakkingsoppervlak.
2. Inspecteer visueel het mechanisme op zichtbare beschadiging.
Controleer of er geen vuil en ketelsteen is en of het
klepmechanisme soepel werkt wanneer de vlotter op en neer
wordt bewogen.
3. Inspecteer het veermechanisme op schade. Vergewis u ervan
dat de kleppen vrij bewegen en dat de veerbediende
ontluchtingsklep op haar geleiding beweegt.
4. Inspecteer de vlotter op beschadiging. Controleer of hij soepel
draait rond de hefboom en niet gevuld is met water.
5. Verzeker u ervan dat de scharnierende inlaatterugslagklep vrij
kan bewegen en dat zowel zitting als klep proper en
onbeschadigd zijn. (indien de zitting ernstig gegroefd of
beschadigd is, kan een nieuwe dekseleenheid noodzakelijk
zijn).
6. Controleer de interne condenspotmodule en kijk na of de klep
vrij is van vuil en bramen. Controleer of ze soepel open en
dicht glijdt.
7. Het is onmogelijk de uitlaatterugslagklep visueel te inspecteren
zonder de condenspotmodule te verwijderen (zie hoofdstuk 8
van deze handleiding voor een correcte demontage en
montage van deze module).
8. Indien één of meerdere van deze onderdelen beschadigd lijken
of niet correct werken, wordt verwezen naar Hoofdstukken 7
en 8 van deze handleiding voor juiste montage en demontage
aanwijzingen.
SPIRAX-SARCO BENELUX
Tel. +32 9 244 67 10
info@be.SpiraxSarco.com
www.SpiraxSarco.com/global/be
enige
installatie-
of
Industriepark 5
www.SpiraxSarco.com/global/nl
Fig. 11
6.4. Plaatsen van een nieuwe dekseleenheid
1. Zorg dat het dichtingsoppervlak proper is en vrij van bramen.
Laat de nieuwe dekseleenheid voorzichtig in het bestaande
huis glijden, er goed op lettend dat de dichting mooi uitgelijnd
is met de dichtingsoppervlakken en dat geen enkel deel van de
pakking
geklemd
dichtingsoppervlakken.
2. Plaats de dekselbouten terug. Draai de bouten 1 voor 1 aan in
paren diametraal t.o.v. elkaar, met toenemend moment tot 63 ±
5Nm
Boutmaat: M12x40; sleutelwijdte:19mm A/F
3. Sluit
zorgvuldig
ontluchtingsleiding terug aan de aansluitingen gemerkt met (S)
en (E). Volg dan de opstartprocedure van hoofdstuk 4 Opstart
om de APT10-4,5 terug in gebruik te nemen.
6.5. Reservedelen
Beschikbare reservedelen
A Dekselpakking
B Inlaatterugslagklep
C Veer en hefboom
D Vlotter
E
Condenspotmechanisme met terugslagklep
F
Inlaat/uitlaatkleppen en zittingen
G Filter aandrijfmedium
Nota:Zie figuur 3 voor de componentnummer details. Voor de
eenvoud, worden de reservedelen geleverd in kits om te zorgen
dat alle te vervangen elementen beschikbaar zijn.

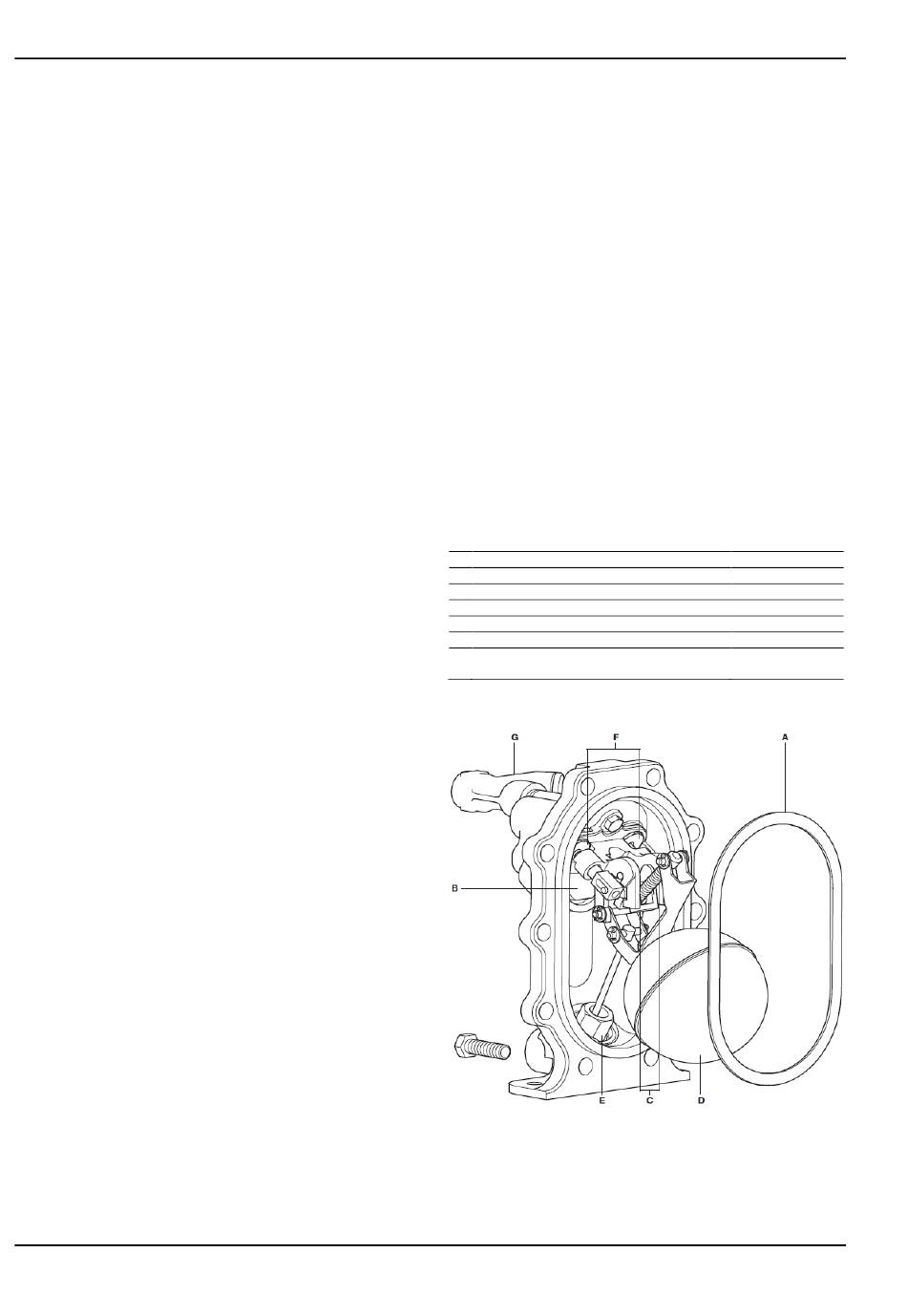

Fig. 12 Dekselsamenstel
9052 ZWIJNAARDE
+31 10 892 03 86
info@nl.SpiraxSarco.com
Installatie en Onderhoud
of
verwrongen
zit
buiten
de
aandrijvende
stoomleiding
Zie hiernaast
Zie hiernaast
Zie hiernaast
Zie hiernaast
Zie hiernaast
Zie hiernaast
Zie afzonderlijke
technische fiche
IM-P612-32 / CMGT-BEn-05
de
en
- 6 / 17 -
