Montage van keyboardstandaard
YDP-164, YDP-144 Montage
De getoonde afbeeldingen werden genomen van de
YDP-144.

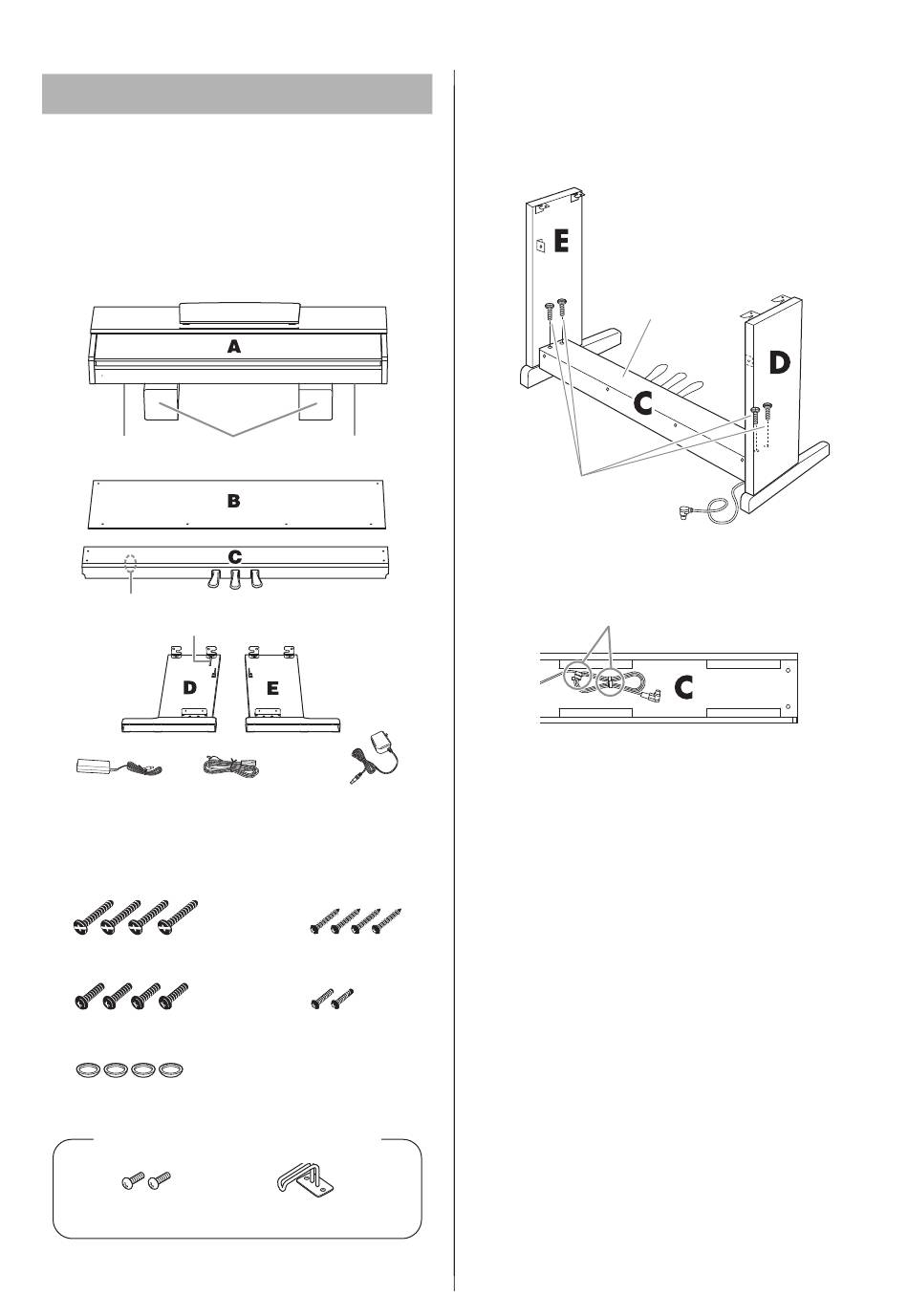

Haal alle onderdelen uit de verpakking en controleer of
alle onderdelen zijn meegeleverd.
Haal de stootkussens uit de verpakking, plaats ze op de vloer en
plaats A er dan bovenop. Plaats de stootkussens zodanig dat ze
de luidspreker-covers niet bedekken onderaan A.
Luidspreker-cover
Opgerold pedaalsnoer (binnenin)
Kabelhouder
Netadapter
(YDP-164)
* Mogelijk wordt de adapter in uw regio niet meegeleverd of ziet
deze er anders uit dan in de bovenstaande illustratie. Neem
hiervoor contact op met uw Yamaha-dealer.
4 lange schroeven van
6 x 20 mm
4 korte schroeven van
6 x 16 mm
4 kappen
Ophangbeugel voor de hoofdtelefoon
(enkel bij YDP-164)
Dunne schroeven van
4 x 10 mm
34
YDP-164, YDP-144, YDP-S54 Gebruikershandleiding
Stootkussens
Luidspreker-cover
Netsnoer
Netadapter
(YDP-164)
(YDP-144)
4 zelftappende schroeven
van 4 x 20 mm
2 dunne schroeven van
4 x 12 mm
Ophangbeugel voor de
hoofdtelefoon
1.
Nadat u het opgerolde pedaalsnoer
hebt losgemaakt van C, bevestigt u
C op D en E en draait u de schroeven
(1-3) vast.
1 - 2
1 - 3
1-1
Haal het opgerolde pedaalsnoer los en leg
dit uit.
Maak de twee vinylbandjes los.
1-2
Breng D en E op één lijn met de uiteinden
van C.
1-3
Bevestig D en E aan C door de lange schroeven
(6 × 20 mm) met de hand aan te draaien.
2.
Bevestig B.
Afhankelijk van het model van de digitale piano
die u hebt aangeschaft, kan de kleur van het
oppervlak aan één kant van B anders zijn dan de
kleur aan de andere kant. In dat geval plaatst u B
zo dat de kant met de kleur die overeenkomt met
D en E in de richting van de speler wijst.
2-1
Plaats de onderkant van B op de voeten van
D en E, en maak dan de bovenkant aan D en
E vast.
2-2
Bevestig de bovenkant van B op D en E
door de dunne schroeven (4 × 12 mm) met
de hand aan te draaien.
2-3
Terwijl u vanaf de buitenkant tegen de
onderkant van D en E duwt, bevestigt u de
onderste uiteinden van B met twee
zelftappende schroeven (4 × 20 mm).
1 - 1
