DP-connector met 20 pennen

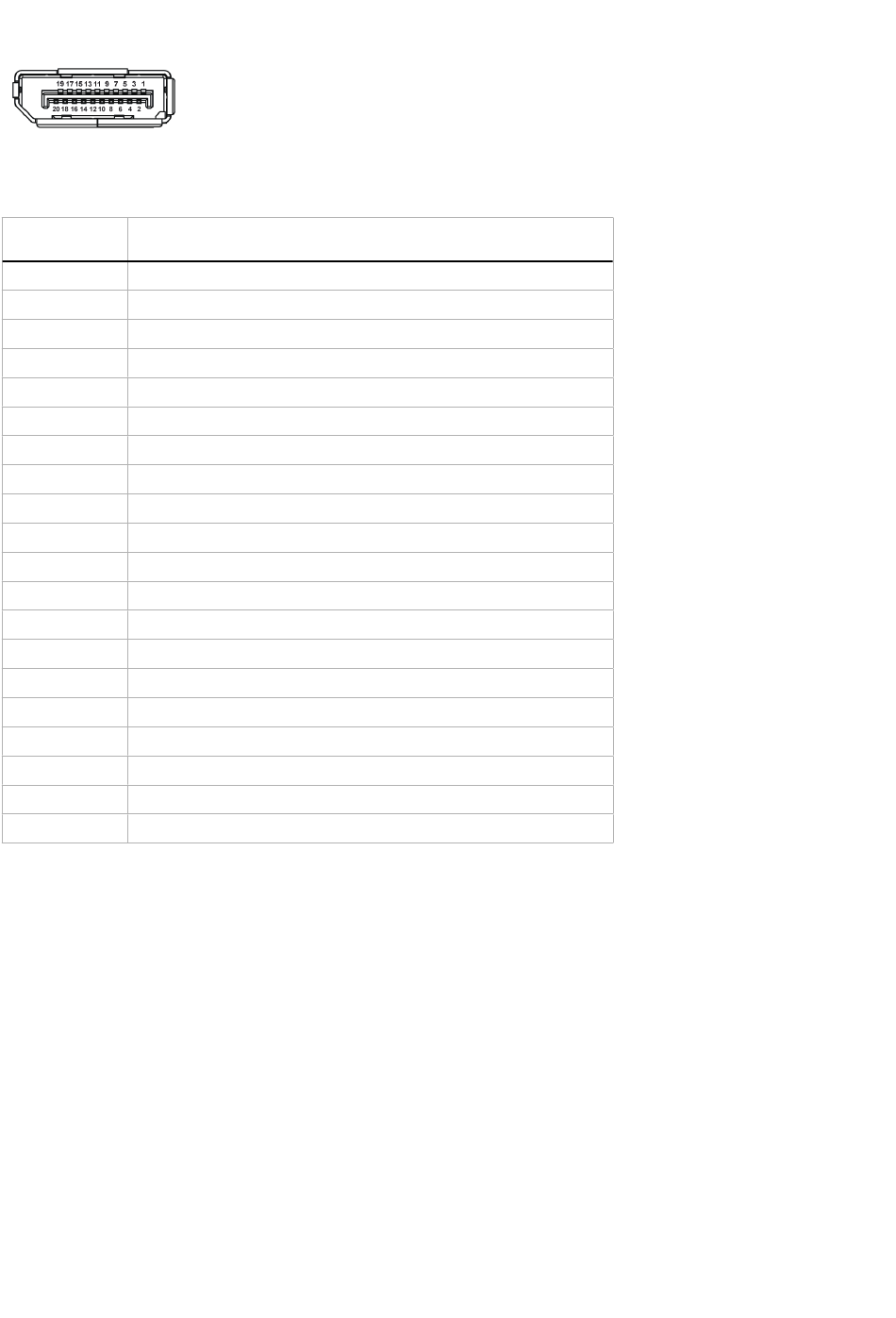

Afbeelding 7.
DP-connector met 20 pennen
Tabel 16.
DP-connector met 20 pennen
Pennummer
Zijde met 20 pennen van de aangesloten signaalkabel
1
ML3 (n)
2
GND
3
ML3 (p)
4
ML2 (n)
5
GND
6
ML2 (p)
7
ML1 (n)
8
GND
9
ML1 (p)
10
ML0 (n)
11
GND
12
ML0 (p)
13
GND
14
GND
15
AUX (p)
16
GND
17
AUX (n)
18
Detectie van aansluiting
19
Re-PWR
20
+3,3 V DP_PWR
