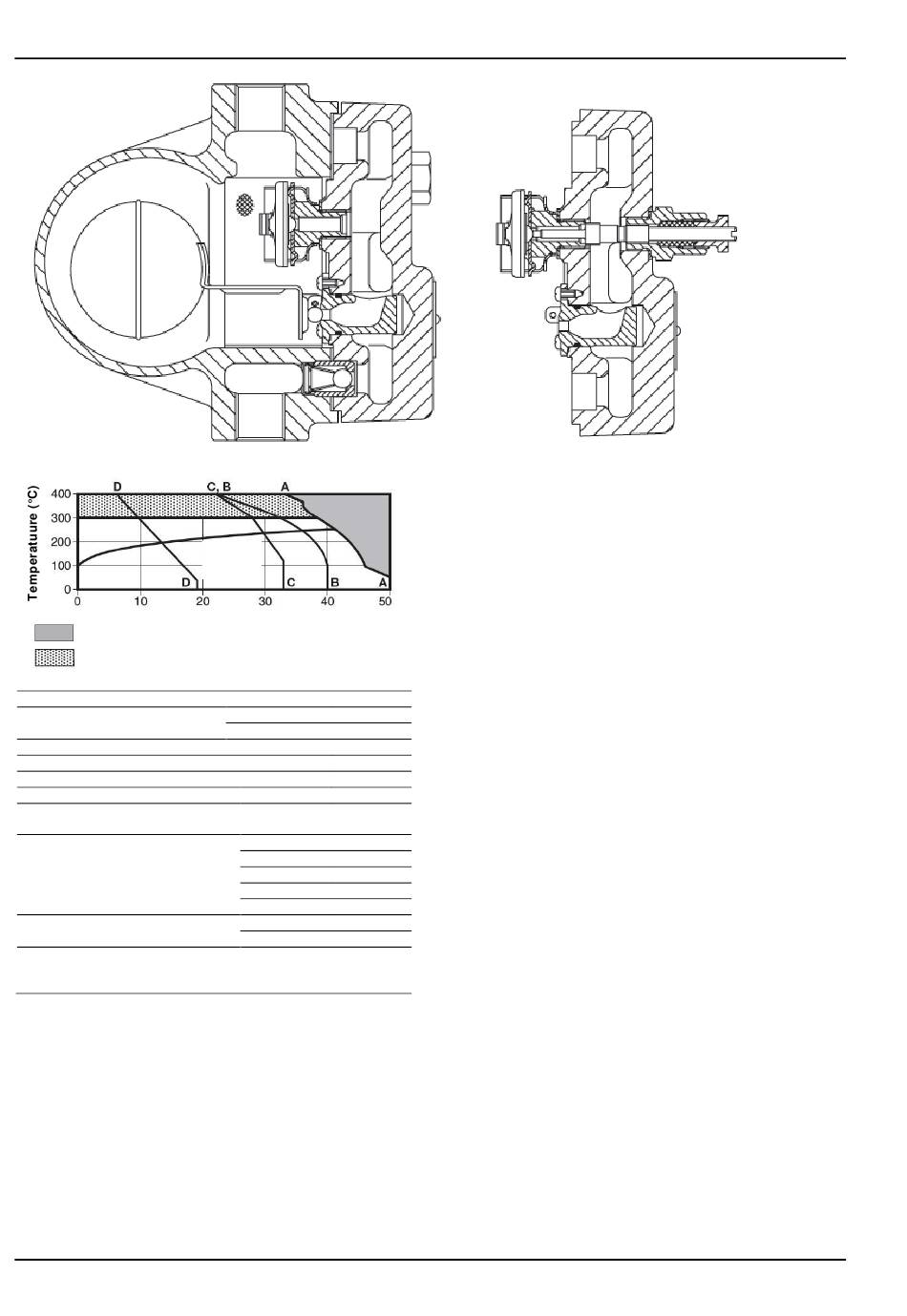

2.3. Druk- en temperatuursgrenzen (ISO 6552)
De condenspot niet gebruiken in deze zone.
De condenspot niet gebruiken in deze zone daar de in-
wendige delen beschadigd kunnen raken
Ontwerp van het huis
PMA –Maximum toelaatbare druk
TMA – Maximum toelaatbare temperatuur
Minimum toelaatbare temperatuur
PMO – Maximum werkdruk bij verzadigde stoom
TMO – Maximum werktemperatuur
Minimum werktemperatuur
Nota: Voor lagere temperaturen, consulteer Spirax Sarco.
ΔPMX – Maximum differentiële druk
Maximum koudwaterdrukproef
De condenspot mag in z'n complete operationele vorm niet onder-
worpen worden aan drukken groter dan 48 bar om schade aan de
interne delen te voorkomen.
3. Installatie
Nota: Vooraleer de installatie aan te vatten, gelieve de 'Veilig-
heidsinstructies' achteraan dit document door te nemen.
Ga na of het toestel geschikt is om ingebouwd te worden in het
systeem aan de hand van de technische fiche en de kenplaat op
het toestel.
3.1
Ga na of materialen, drukken en temperaturen compatibel zijn
met de heersende drukken en temperaturen in het systeem.
Indien de maximale drukgrenzen van het toestel lager zijn dan
deze van het systeem, moet er een veiligheidsklep voorzien
worden om het toestel te beschermen tegen overdrukken.
3.2
Bepaal de correcte installatiesituatie en de richting en zin van
de stroming van het fluïdum.
SPIRAX-SARCO BENELUX
Tel. +32 9 244 67 10
info@be.SpiraxSarco.com
Stoom-
curve
Druk (bar eff.)
PN40 / ASME 300
PN
40 bar eff.
ASME
50 bar eff.
32 bar eff.
FTC32-4,5
FTC32-10
FTC32-14
FTC32-21
FTC32-32
PN
60 bar eff.
ASME
75 bar eff.
Industriepark 5
+31 10 892 03 86
info@nl.SpiraxSarco.com
3.3
Verwijder alle beschermkappen van de buisverbindingenen de
beschermfilm van de naamplaatjes, waar nodig, vooraleer het
wordt geïnstalleerd in een installatie op stoom of hogere tem-
peratuurstoepassingen.
Installatienota's:
-
Gepaste afsluiters dienen voorzien te worden voor een veilig
onderhoud/vervanging.
Als de condenspot afblaast naar de atmosfeer, zorg dat dit op
-
een veilige plaats gebeurt aangezien de vloeistof een tempera-
tuur van 100°C kan hebben.
-
De condenspot dient zo te worden gemonteerd zodat de vlotter
op en neer gaat in het verticale vlak, daartoe dient de pijl op
het naamplaatje naar beneden te wijzen.
-
Tenzij anders gespecifieerd, zullen de condenspotten
worden geleverd met horizontale aansluitingen en stro-
ming van rechts naar links (R-L). De condenspotten kunnen
voorzien worden met verticale aansluitingen met stroming van
boven naar onder of horizontale aansluitingen met stroming
van rechts naar links (R-L) of links naar rechts (L-R).
-
De oriëntatie van de aansluiting kan gewijzigd worden ter
400°C
plaatse door de 4 dekselbouten los te schroeven en het deksel
0°C
volgens de gewenste oriëntatie te plaatsen. Er dient steeds
een nieuwe dichting te worden geplaatst.
300°C
Minimale service-afstand om het deksel te verwijderen is
-
0°C
120mm.
De FTC32 kan geïsoleerd worden in koudere omgevingen.
-
4,5 bar
Installatie van de handmatig instelbare naaldafsluiter (SLR –
10 bar
anti-stoomstopysteem)
14 bar
3.4
De handmatig instelbare naaldafsluiter is geplaatst in alle con-
21 bar
denspotten waar een suffix 'C' op het naamplaatje vermeld
32 bar
staat
bv.
stoomstopsysteem en thermostatische ontluchter.
3.5
Controleer of de toepassing een handmatig instelbare naald-
afsluiter nodig heeft voor de correcte werking. De handmatig
instelbare naaldafsluiter mag enkel gebruikt worden om te ver-
hinderen dat zich een 'stoomstop' voordoet en is daartoe ont-
worpen om slechts een klein deel stoom te laten passeren.
3.6
De handmatig instelbare naaldafsluiter wordt geleverd, vooraf
ingesteld op een gedeeltelijk lek. Het onderdeel dient in wijzer-
zin te worden geschroefd om te sluiten, en tegenwijzerzin om
te openen. Wanneer nodig, dient de SLR gebruikt te worden
als een gecontroleerd continu lek, het is niet aangeraden dat
de SLR in de volledig open toestand blijft, omdat dit zou leiden
tot voortijdig falen van de condenspot en meer frequentere on-
derhoudsschema's.
Waarschuwing
De dekselpakking bevat een dunne roestvrijstalen steunring die
een lichamelijk letsel kan veroorzaken wanneer er niet met enige
voorzichtigheid wordt mee omgesprongen. Raadpleeg Spirax -
Sarco wanneer u meer informatie nodig hebt.
9052 ZWIJNAARDE
Fax +32 9 244 67 20
www.SpiraxSarco.com/be
Installatie en Onderhoud
FTC32-C getoond
'C'
=
gecombineerd
FTC32-10C.
