Einbauen
Die Dunstabzugshaube ist zur Montage
an die Küchendecke oder eine stabile
abgehängte Decke vorgesehen.
Gewicht der Dunstabzugshaube:
Siehe Technische Daten.
Auf Mindestabstand Kochstelle –
Dunstabzugshaube von 550 mm bei
Elektro-Kochstellen bzw. 650 mm bei Gas-
Kochstellen achten.
1. An der Decke den Mittelpunkt der
Dunstabzugshaube anzeichnen.
2. Mit Hilfe der Schablone Positionen für
die Schrauben an der Decke
anzeichnen.
3. 4 Löcher l 8 mm bohren und Dübel
deckenbündig eindrücken.

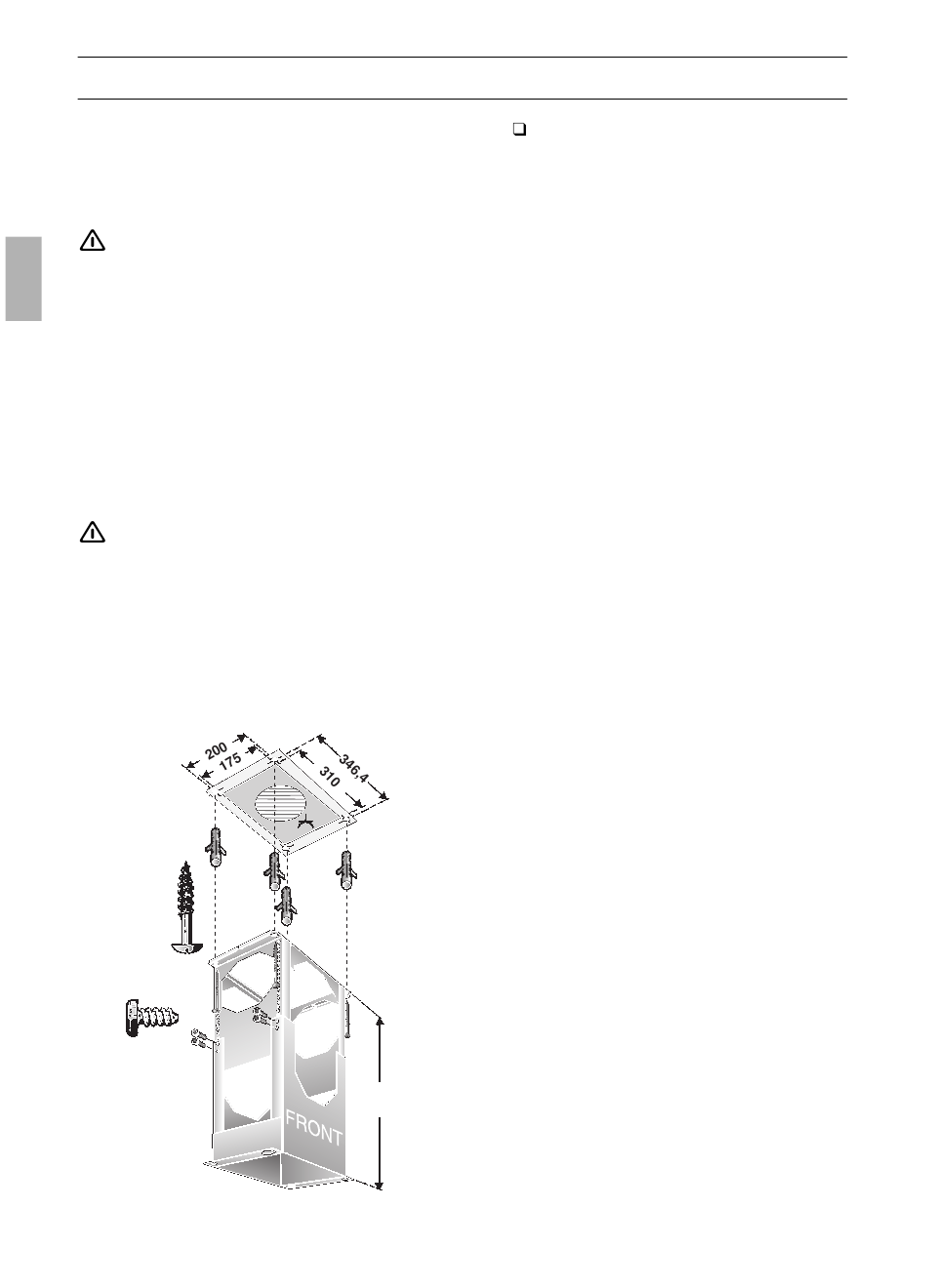

4. Traggestell mit 8 Schrauben
zusammenschrauben.
Gesamtlänge des Traggestells für die
serienmäßig beiliegenden Kaminverblen-
dungen: 565 mm. Bei Sonderlängen der
Kaminverblendungen kann die Länge des
Traggestells im Raster von 20 mm verstellt
werden (mind. 425 mm bis max. 725 mm
bei Abluftausführung, mind. 505 mm bis
max 725 mm bei Umluftausführung).
5. Traggestell an die Decke schrauben.
14
Das Traggestell ist auf einer Seite mit
«FRONT» gekennzeichnet.
Auf dieser Seite befinden sich nach
der Montage die Schalter der Dunst-
abzugshaube.
6. Zwei Sechskantschrauben in die
Gewindelöcher an der Dunstabzugs-
haube von unten ganz eindrehen.
Die Gewindemuttern von oben bis auf
ca. 4 mm eindrehen.
7. Dunstabzugshaube anheben, mit den
zwei Gewindemuttern in den
Schlüssellöchern einhängen und zur
Sicherung 2 Sechskantschrauben in die
Rundlöcher an den gegenüberliegenden
Ecken von oben einstecken
565
