KNOPPEN, PICTOGRAMMEN EN AANSLUITINGEN
Het hoofdonderdeel van het systeem is de digitale kleurenmonitor. De voorzijde van de monitor omvat het
scherm en de knoppen die u gebruikt om het systeem te bedienen.
Het achterpaneel van de monitor bevat de aansluitpunten en poorten voor het aansluiten van het netsnoer,
de videokabel, een HDMI-naar-DVI-kabel voor videoweergave op een externe monitor en een USB-stick.
Wanneer een aansluitpunt of poort niet in gebruik is, wordt aanbevolen de rubberen dop in de opening
te plaatsen. Op deze manier worden de blootliggende connectors beschermd tegen stof en ander vuil. De
achterzijde van de videomonitor bevat tevens een aanzetstuk voor een montageplaat waarmee de monitor
aan een mobiele standaard of infuusstandaard kan worden bevestigd.

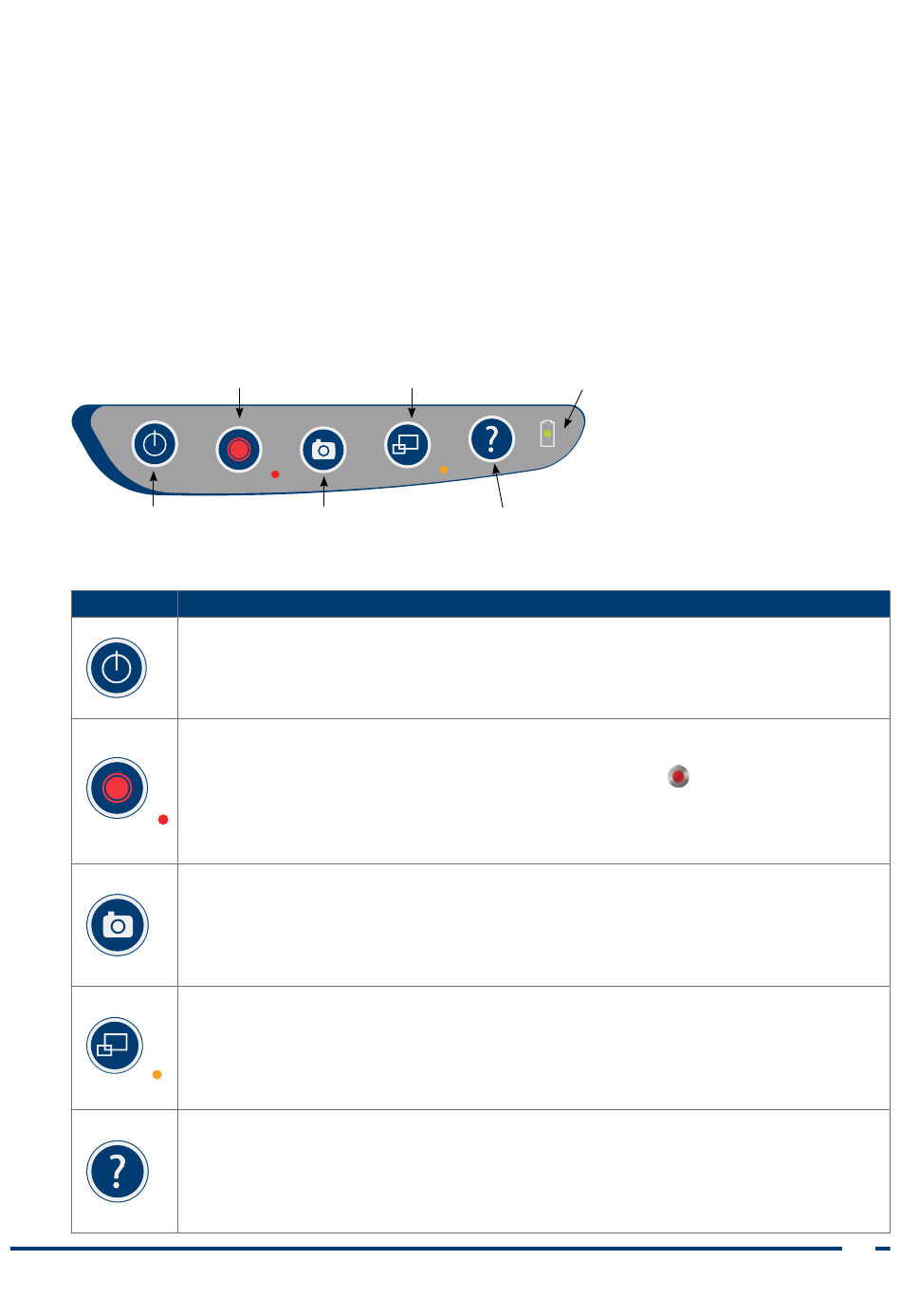

Afbeelding 4.
Aan/uit-knop
Tabel 2. Knoppen toetsenpaneel
KNOP
Bedienings-en onderhoudshandleiding: Inleiding
Toetsenpaneel GlideScope-videomonitor
Knop Opname
Knop Externe video
Knop Foto-opname
Aan/uit: Druk op deze knop en laat deze weer los om de monitor in te schakelen. Houd
deze knop ingedrukt om de monitor uit te schakelen.
Opmerking: Als de monitor op een willekeurig moment tijdens het gebruik niet meer
reageert, houdt u de Aan/uit-knop 10 seconden ingedrukt om het systeem te resetten.
Opname: Druk op deze knop om te starten en stoppen met een opname rechtstreeks
naar een USB-stick die in de USB-poort is geplaatst. Tijdens de opname zal de rode LED-
indicator rechts van de knop branden en het opnamepictogram
worden weergegeven.
Opmerking: Om video op te nemen, moet er een USB-stick in de USB-poort van de monitor
zijn geplaatst.
Foto-opname: Druk op deze knop om een foto-opname van de live weergave op te slaan
op de USB-stick. U kunt een foto-opname maken tijdens de video-opname of onafhankelijk
van de opname.
Opmerking: Om een foto-opname te maken, moet er een USB-stick in de USB-poort van de
monitor zijn geplaatst.
Externe video: Druk op deze knop om video weer te geven op een externe monitor.
De gele LED rechts van de knop zal gaan branden om aan te geven dat de functie is
geactiveerd. Druk nog een keer op de knop om de externe video te deactiveren.
Opmerking: Er is een HDMI-naar-DVI-kabel nodig om video op een externe monitor weer
te geven.
Tutorial: Als er geen USB-stick in de monitor is geplaatst, drukt u deze knop in om de
videotutorial te openen. Als een USB-stick in de monitor is geplaatst, drukt u deze knop in
om het afspeelmenu te openen.
Opmerking: Het afspeelmenu is alleen toegankelijk als de GlideScope-videomonitor
softwareversie 3.4 of hoger gebruikt en als er een USB-stick in de monitor is geplaatst.
Indicatielampje accu
Knop Tutorial
FUNCTIE
zal op het scherm
13
0900-4200-NLNL Rev-14
